Pornire motor monofazat in ambele sensuri (2)

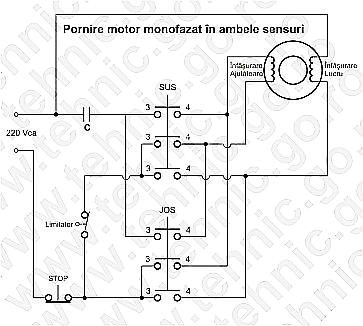

Intr-un articol anterior, am prezentat schema de legare a unui motor monofazat ce echipa un troliu (electropalan cu cablu) pentru a functiona in ambele sensuri:

Totul se baza pe informatiile prezentate in articolul Reutilizarea motorului cu 2 viteze de la masina de spalat automata (Washing machine two speed electric motor).

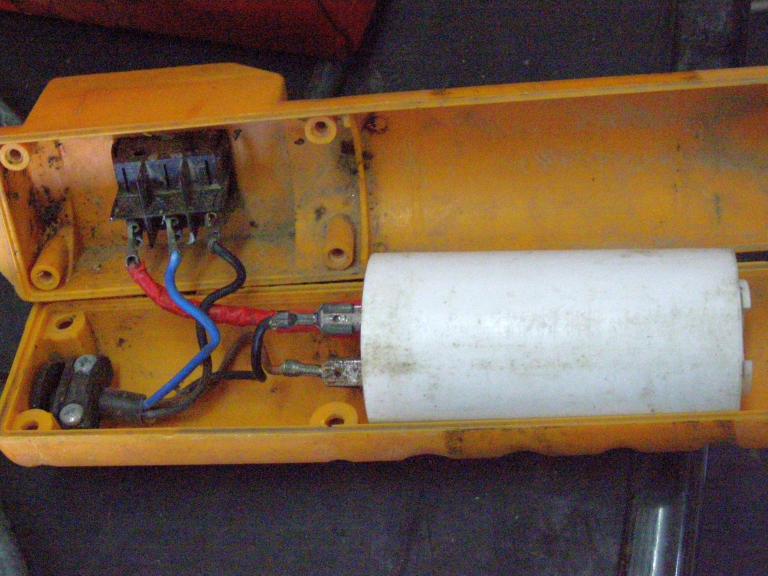

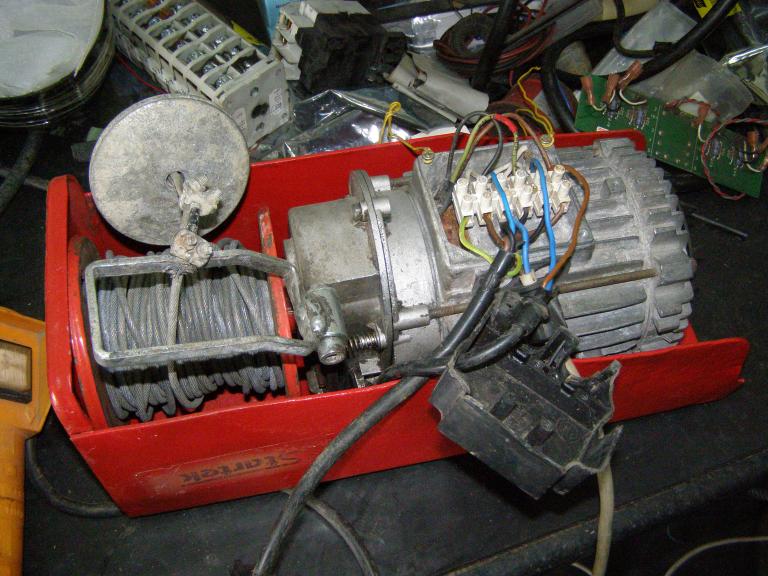

Acum, am dat de alt troliu/electropalan alimentat la 230V~ la care se umblase in schema si diferea de cea prezentata anterior, in sensul ca aveam la dispozitie doar 3 borne si o cutie de comanda cu butoane prin cablu, in care se gasea si condensatorul.

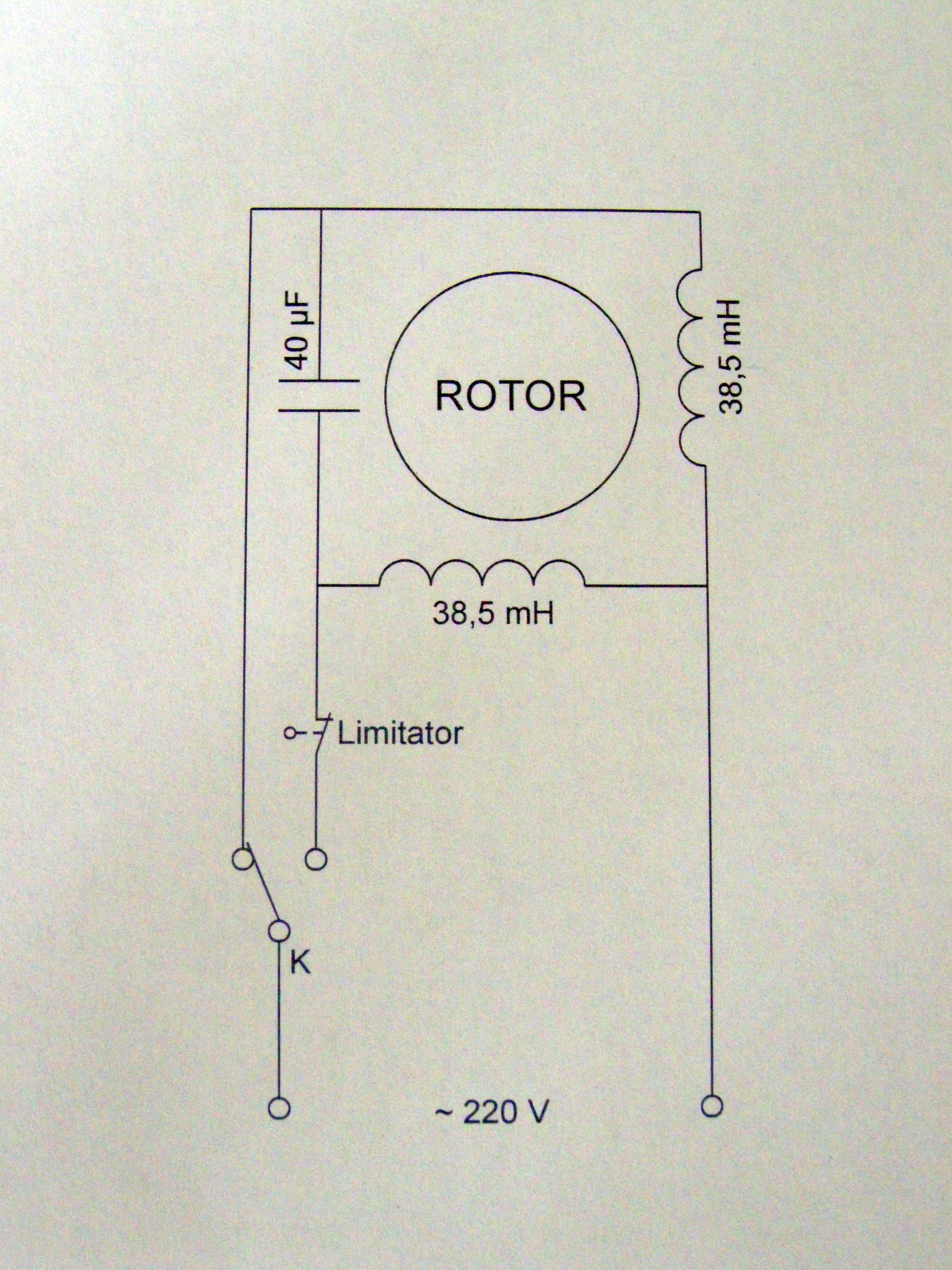

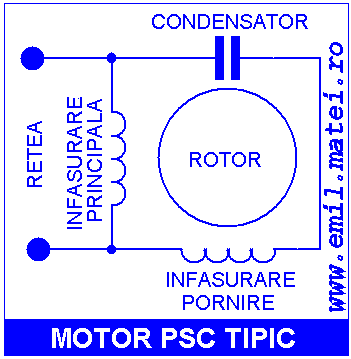

S-a pornit de la aceasi schema de baza , in schema “PSC (Permanent Split Capacitor). Acest motor are un condensator conectat permanent in serie cu infasurarea de pornire, ceea ce face ca aceasta sa devine infasurare auxiliara odata ce rotorul a atins turatia nominala”.

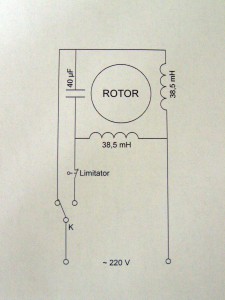

Dupa ce s-au refacut legaturile conform unei schema de conexiuni corecte, de catre acelasi coleg, Gigi:

am facut un filmulet numit test dupa reparatie troliu (electropalan) monofazat din gama hobby
