Circuitul integrat 4017 construit in tehnologie CMOS din seria 4000, este cel mai popular din seria lui. Pentru a va familiariza cu el, e bine sa studiati un pic fisa tehnica (datasheet-ul).
Configuratia pinilor este urmatoarea:
..iar modul de functionare este:
Pentru inceput realizam partea de oscilator (cu 4093) si decodificatorul cu 4017, care e comuna mai multor montaje:
Ca sa aprindem 10 LED-uri pe rand, cuplam cele 10 LED-uri la iesirile corespunzatoare:
Cuplarea celor 2 module ar arata cam asa:
Un filmulet cu simularea functionarii gasiti
AICI!
Alta aplicatie de la http://www.doctronics.co.uk/4017.htm este un.. semafor.
Folosind tot metoda modulelor, avem acum:

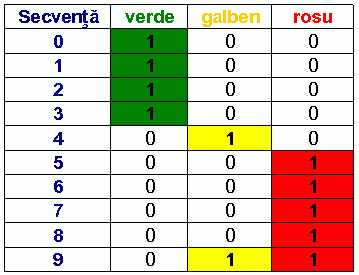

iar LED-urile vor fi aprinse astfel:

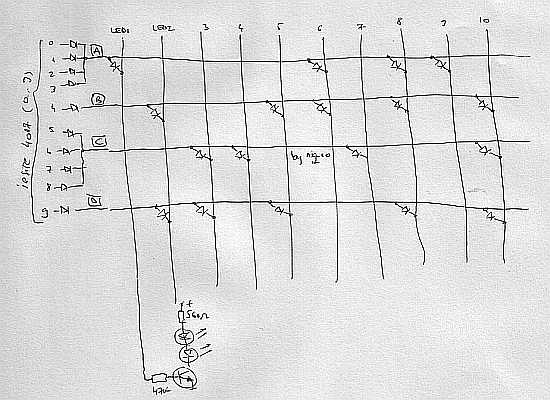

Un mod de realizarea a acestui modul poate fi asa:
Un filmulet cu simularea functionarii gasiti
AICI!
Pentru a realiza la o masinuta de jucarie "girofarurile" unei masini de politie vedeti
in
filmuletul urmator:
Pentru a avea 5 LED-uri care se duc si se intorc, adica asa:
Un filmulet cu simularea functionarii gasiti
AICI!

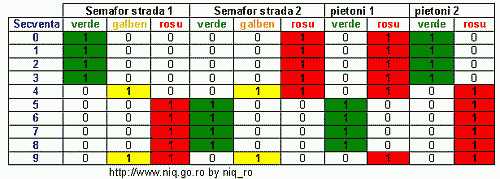

Si sa revenim la... semafor, adica sa realizam un ansamblu de semafoare la o intersectie,
cu semafoare pentru masini si pentru pietoni:

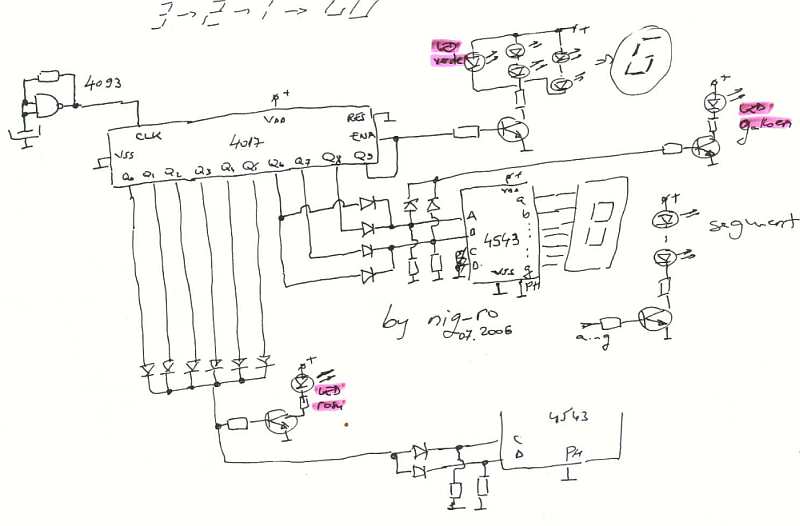

Un semafor mai deosebit se poate face astfel:
