Am mai publicat scheme la 4017 - aplicatii diverse, dar am vrut sa realizez o schema care se tot cerea pe forumuri, o lumina de imita girofarurile politiei, "ceva" ce atrage atentia, etc

   In urma cu ceva timp (01.02.2010), am postat o simulare, denumita police_lights_drived_by_4017:

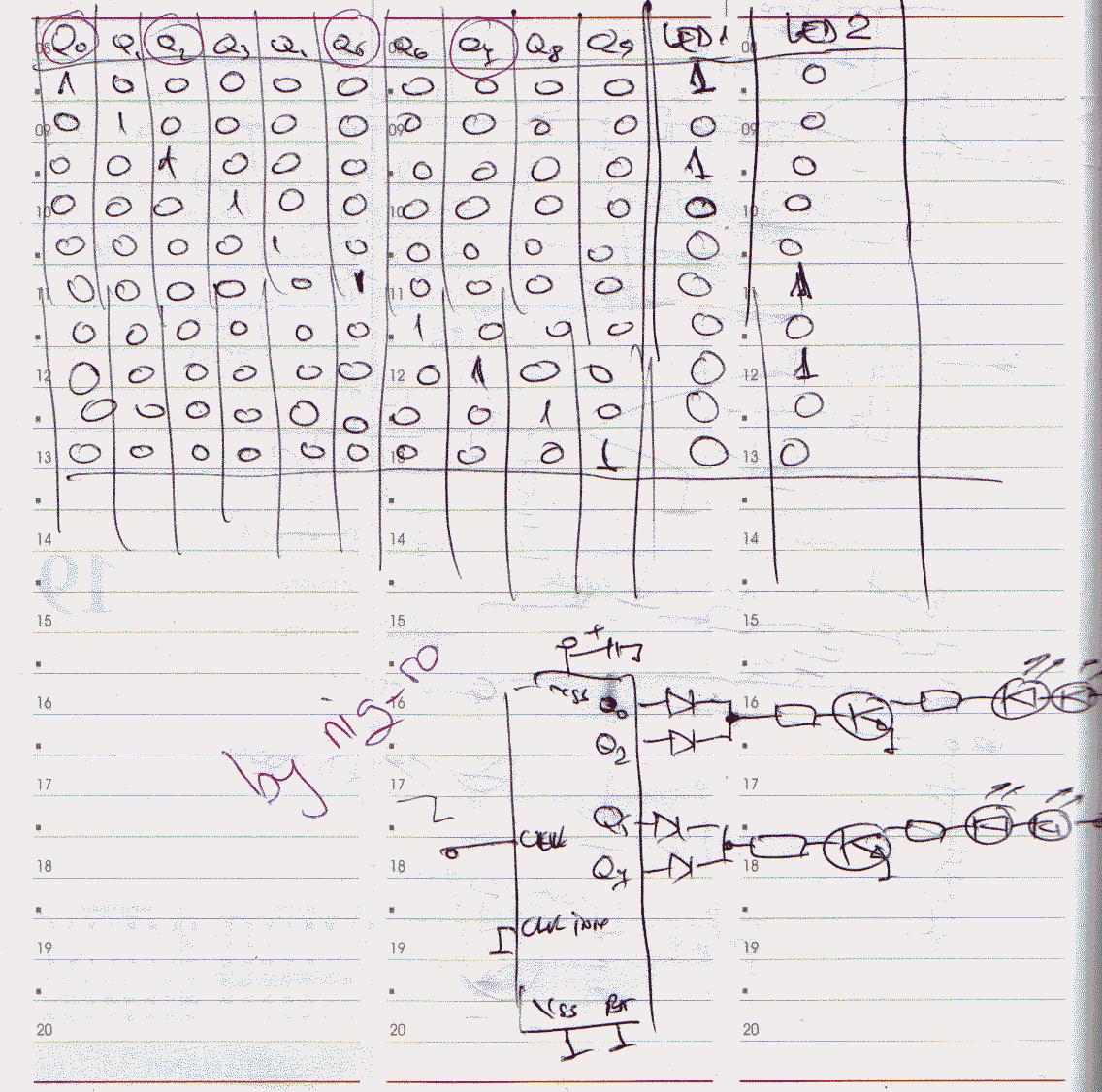

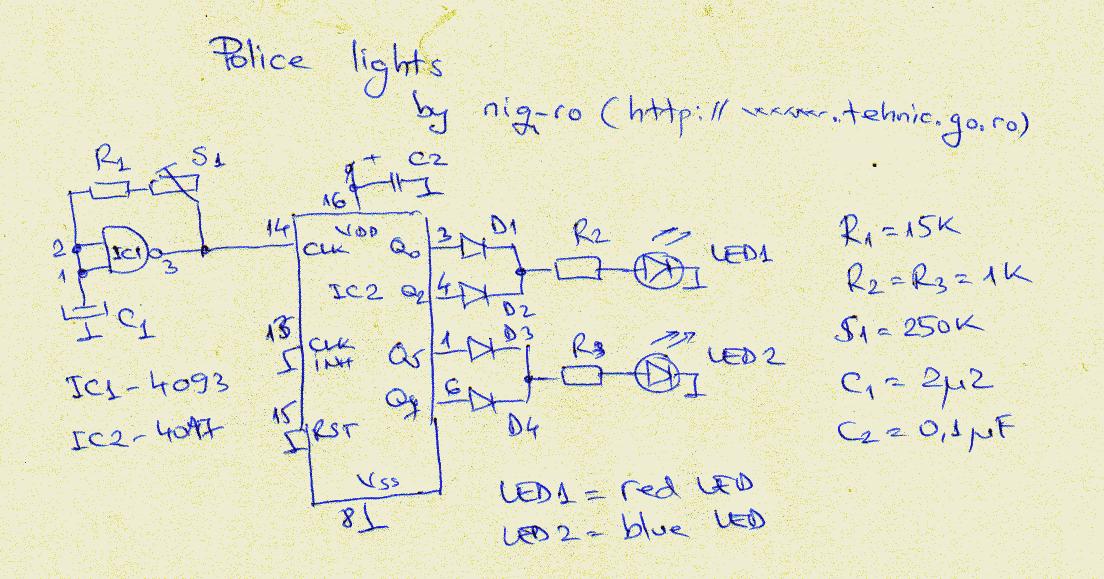

   Schita de la care am pornit este:

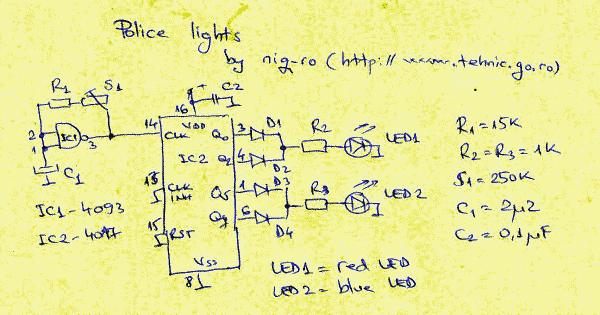

   Schema completa, in care este folosita o poarta a unui CD4093 drept oscilator si un CD4017, ca decodificator:

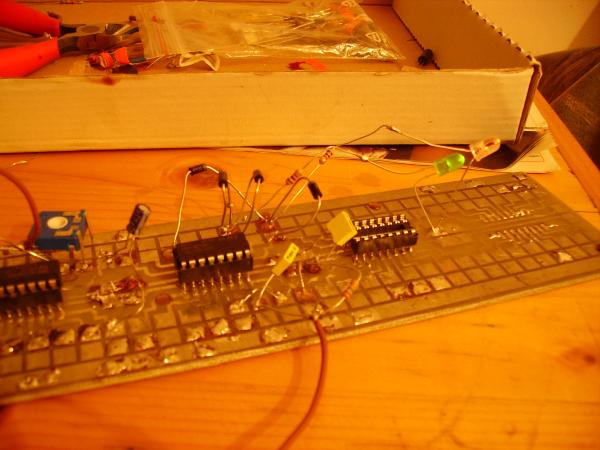

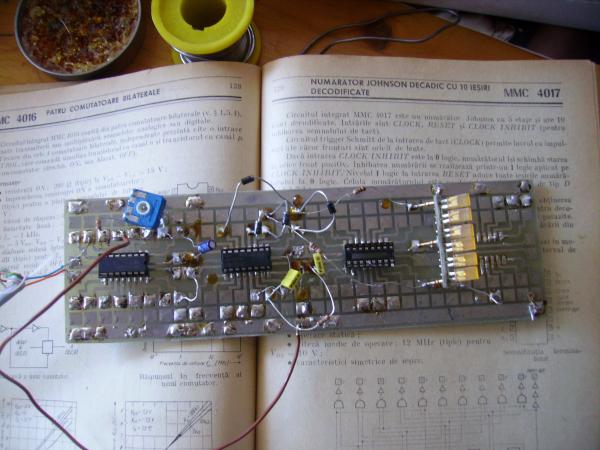

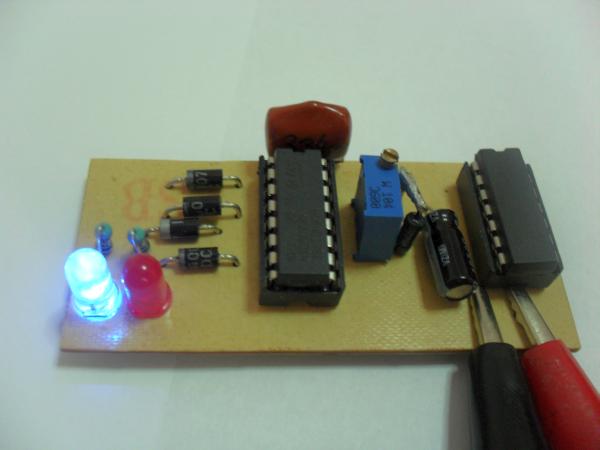

si un filmulet din timpul testelor:
pseudo police lights postat in 21.05.2010:

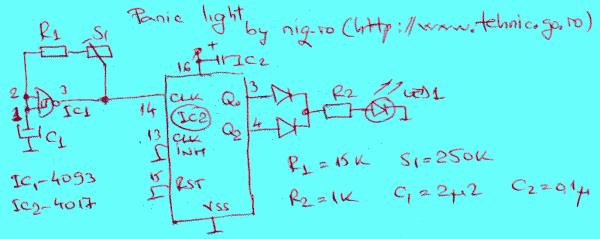

   Am scos un LED si schema a devenit:

panic lights postat in 21.05.2010:

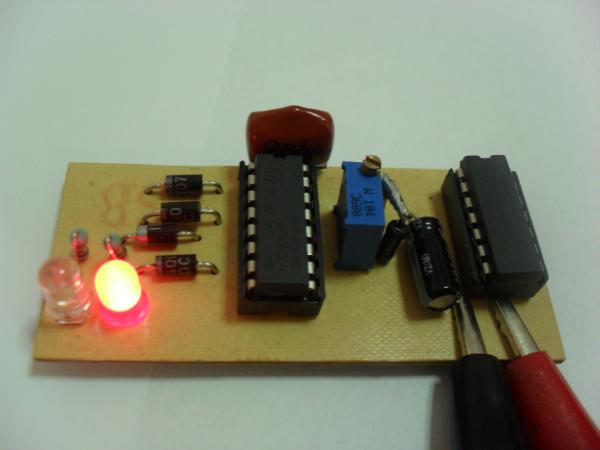

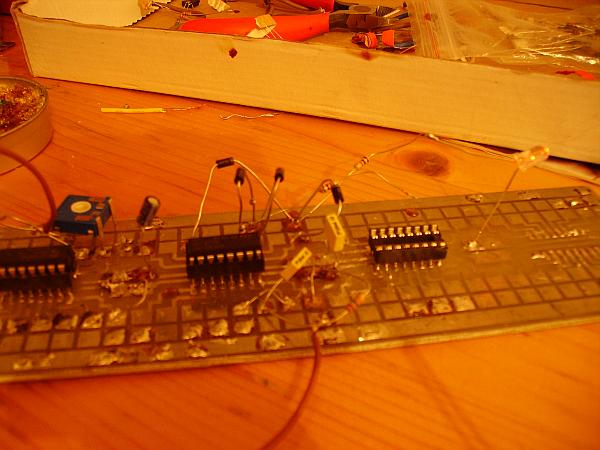

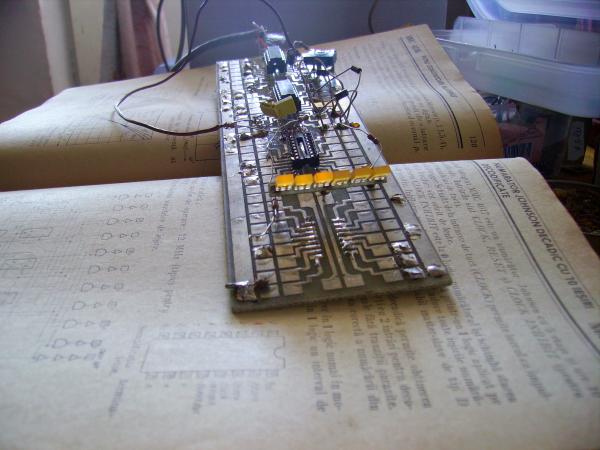

   Ulterior am montat un grup de LED-uri dreptunghiulare (cate 3 pe canal):

warn lights 2 postat in 22.05.2010:

   Am revenit la schema initiala, cu un LED rosu si unul albastru:
warn lights postat in 22.05.2010:

   In loc de oscilatorul o poarta (din cele 4) ale integratului CMOS 4093 se poate folosi "batranul" 555.

   In cazul experimentelor, am folosit comanda directa de la iesirea integratului a LED-urilor, prin limitarea curentului cu o rezistenta de 1k.. in mod normal, as fi folosit comanda clasica prin tranzistor.

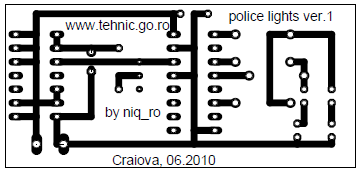

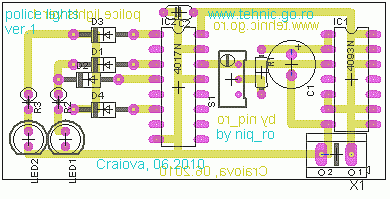

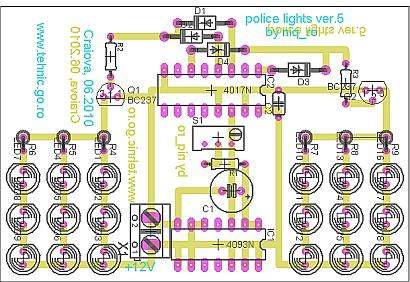

   Am redesenat in Eagle prima schema testata:

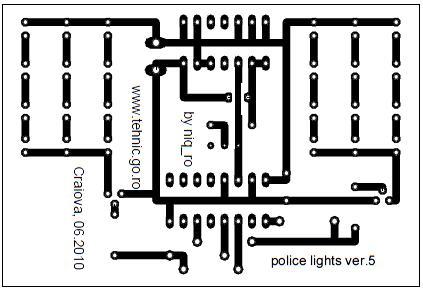

   Puteti descarca, in format pdf, cablajul: neintors respectiv in oglinda (pentru metoda foto).

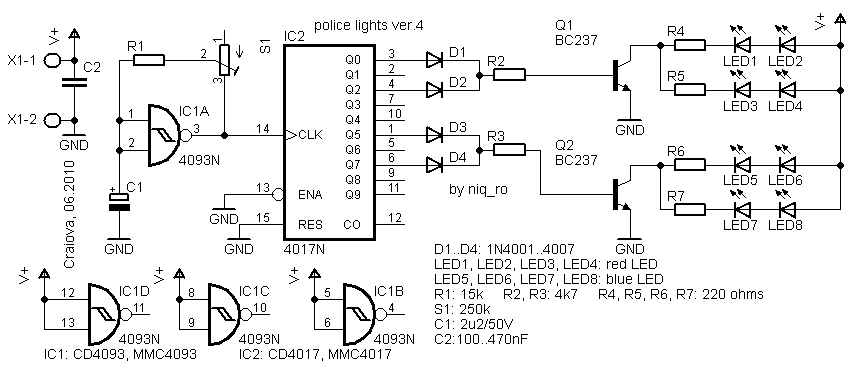

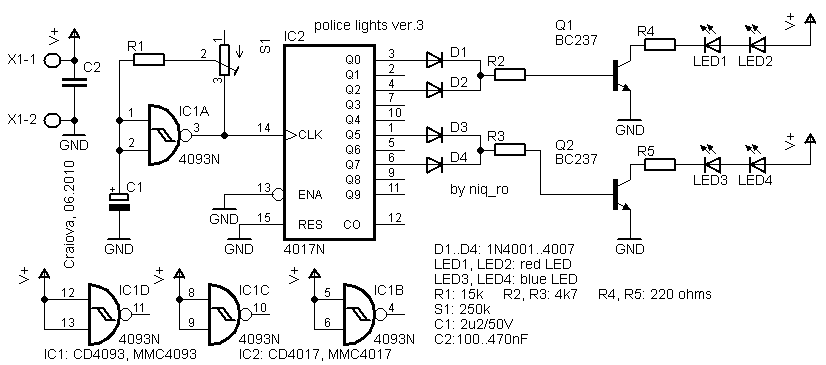

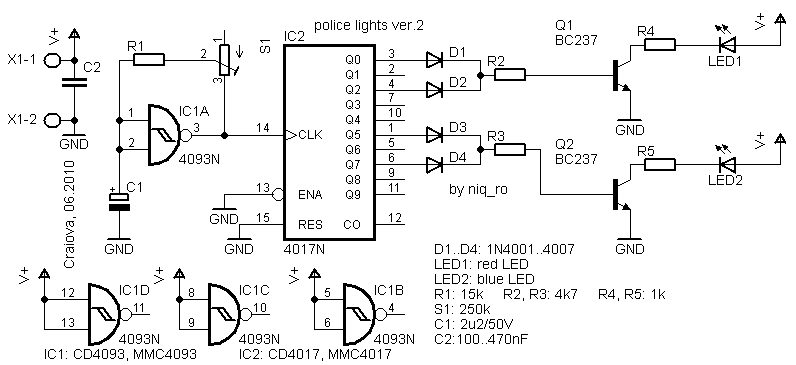

   Am desenat in Eagle schema in care comanda LED-urilor se face cu tranzistori:

   Puteti descarca, in format pdf, cablajul: neintors respectiv in oglinda (pentru metoda foto).

   Dupa cum se constata, valoarea rezistentelor de limitare a curentului prin LED-uri difera, functie de tensiunea de alimentare si de tipul LED-ului.
   Uzual, alimentatoarele furnizeaza +12V stabilizat, iar la masina tensiunea este de la +12,5V (motor oprit) pana la +14,2..14,5V (motor pornit). curentul maxim printr-un LED este de 20mA, iar tensiunea pe un LED este si ea in functie de tehnologia de fabricatie, variind de la 1,8 la 3,5V la cele mai vechi, respectiv cca. 3,5V la cele noi... cel mai bine se verifica aceasta prin inserierea unui LED de o anumita culoare cu o rezistenta de 1kohm si se alimenteaz ala o tensiune cunoscuta, de ex.12V... si functie de rezultat se calculeaza rezistenta, cum am prezentat in articolul LED-uri si... iar LED-uri.

completare articol, in 13.08.2010:

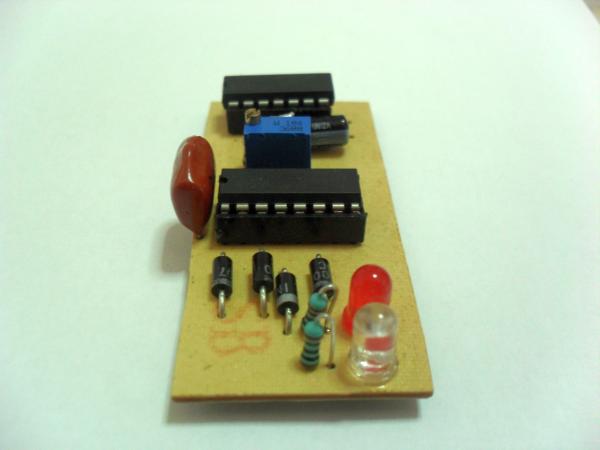

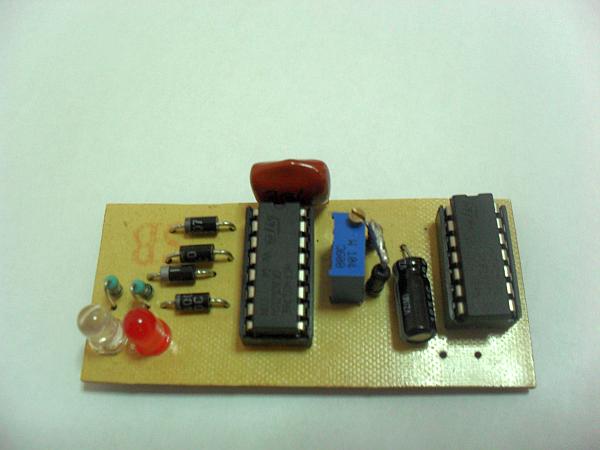

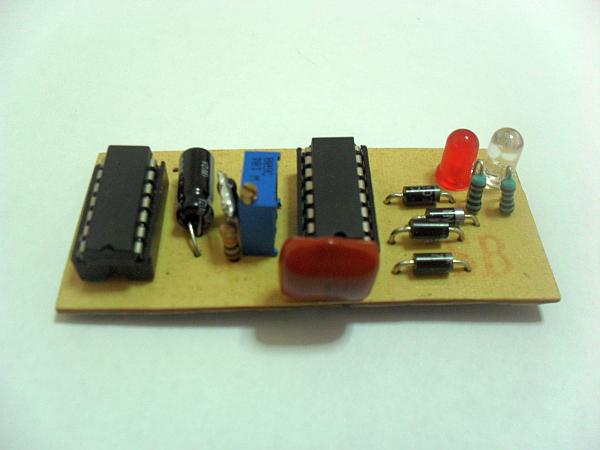

   Beniamin a realizat si el montajul variantei 1:

   El a facut si un filmulet:

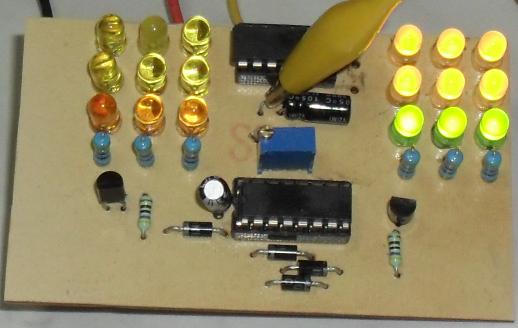

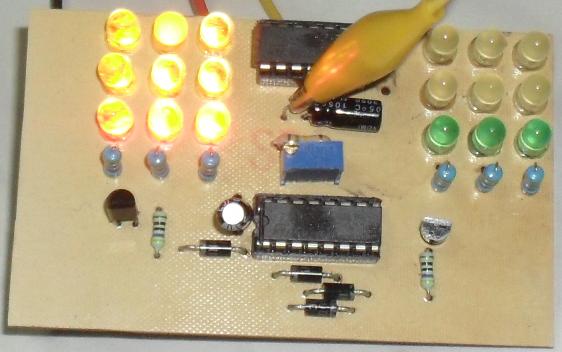

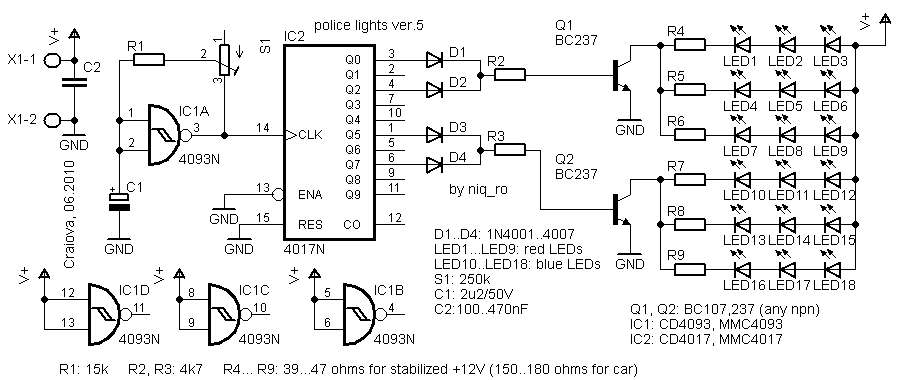

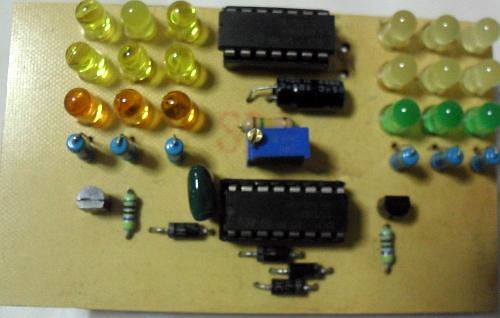

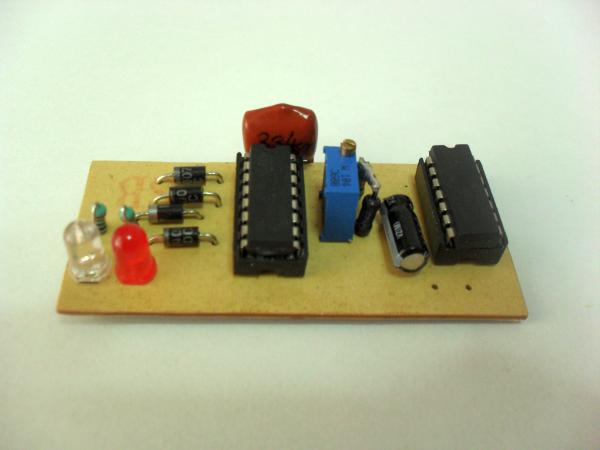

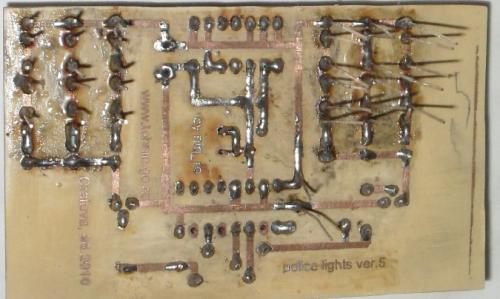

   Tot Beni a realizat si montajul variantei 5:

   El a facut si un filmulet:
