articol recuperat si postat in 01.2016
initiere articol: 21.06.2011, Craiova, Romania
Pentru a realiza un generator simplu de semnal dreptunghiular se poate folosi un 555, cum e prezentat in articolul
Experimente cu "batranul" 555, sau o poarta din trigger-ul Schmitt.
In
fisa de catalog (datasheet)
este prezentata schema:

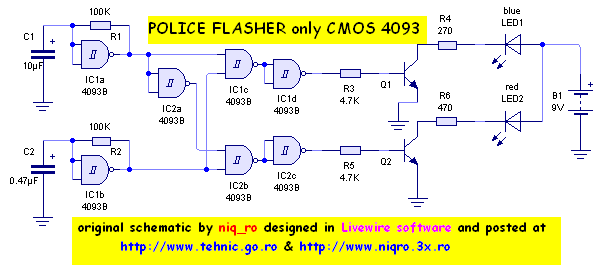

O schema care sa imite luminile de politie, care foloseste doar portile
din 4093 si are acelasi mod de functionare ca schema prezentata in articolul cu 555-ul:
Programul
Livewire permite si o simulare a functionarii, asa ca am realizat 2 filmulete:
-
original police flasher only CMOS 4093:
completare articol: 02.07.2011, Craiova, Romania
Deoarece formula de la inceput pare, la prima impresie, de nerezolvat,
dupa ce urmarim valorile din pagina 2 a
fisei de catalog (datasheet-ului) constatam ca
pentru valoriile normale, la 3 valori ale tensiunii de alimentare,
avem urmatoarele rezultate:
- tensiune de alimentare 5V:
Dupa cum se constata, factorul de umplere (fu) este aproximativ 50%, iar frecventa de oscilatie are o formula simpla (f=k*R*C), unde k=0,98 pentru tensiunea de alimentare de 5V, k=1,12 pentru 10V, respectiv k=1,15 pentru 15V.
Ca rezumat:
Valorile recomandate de producatori sunt:
Pentru valorile minime recomandate ale rezistentei si
condensatorului (50kohmi si 100pF), rezulta frecventa
inpulsurilor de 234kHz:
Pentru valorile maxime recomandate ale rezistentei si
condensatorului (1Mohm si 1uF), rezulta frecventa
impulsurilor de cca. 1Hz:
Pentru a obtine un oscilator cu frecventa reglabila, se inlocuieste rezistenta cu
un grup serie format dintr-o rezistenta si un semireglabil (sau potentiometru):
Daca se schimba doar condensatorul, iar rezistenta este de 50kohmi, respectiv potentiometrul de 1Mohm:
- pentru 100pF:
completare articol: 05.07.2011, Craiova, Romania
Pentru a realiza o
simulare a functionarii unui oscilator cu o poarta CMOS 4093,
am utilizat tot programul Livewire:
Dupa cum se observa, cand intrerupatorul este deschis (pinul de "contact" este la masa, respectiv LOW = 0 logic), oscilatorul este blocat, iar iesirea OUT este mentinuta in HIGH = 1 logic (valoare apropiata de tensiunea de alimentare). Cand intrerupatorul este inchis, (pinul de "contact" este la plus, respectiv HIGH = 1 logic), oscilatorul genereaza impulsuri dreptunghiulare.
Am completat schema cu un LED comandat de un tranzistor, realizand un nou
filmulet:
completare articol: 06.06.2012, Craiova, Romania
Un filmulet cu functionarea schemei prezentate la inceput, cu luminile stroboscopice este postat pe
youtube de user-ul
Minimaxfly si se numeste
Signal lumineux de Police Flasher CMOS 4093 Electronique:
