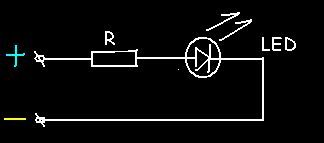

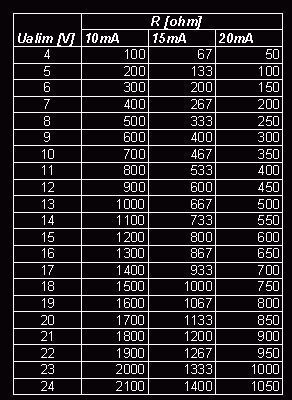

Un LED are o cadere de tensiune in functie de modul de constructie interna, inclusiv de culoare.. se poate aproxima ca pe LED este o cadere de tensiune de 3V pentru LED alb/albastru, 2V pentru rosu, respectiv 2,5V pentru verde/portocaliu/galben si curentul maxim de 20mA, de aici rezulta valoarea rezistentei, conform relatie si.. tabelului:

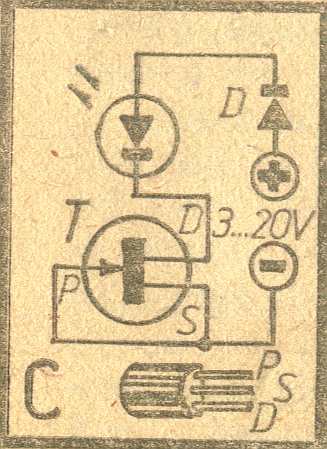

     In cazul cand tensiunea la care alimentam LED-ul este variabila putem folosi schema publicata de dl. George D. Oprescu in cartea "Caleidoscop de electronica - montaje cu circuite integrate, tranzistoare si... tuburi electronice".. care mentioneaza ca prin LED trec 15mA la o alimentare a montajului intre 3 si 20V, iar tranzistorul poate fi TIS34 sau BF256...

     Se poate folosi si un LM317 in configuratie de generator de curent constant... rezistenta va fi de 82 ohmi pentru 15mA

     La adresa http://www.sonelec-musique.com/electronique_realisations.html gasim o prezentare mai detaliata a LED-urilor (aplicatii, scheme de conectare, etc).

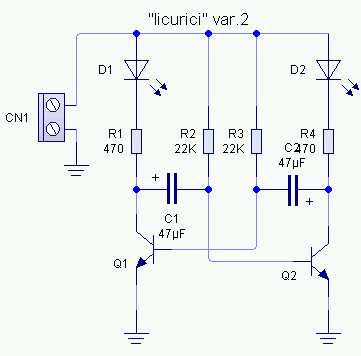

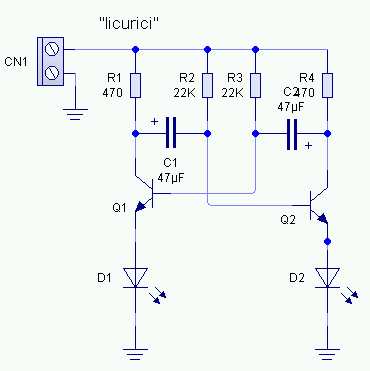

     Cea mai cunoscuta aplicatie a LED-urilor este cea a "licuriciului" de pe autorisme, schema de baza este:

f=1Hz, R=22k si C=47uF

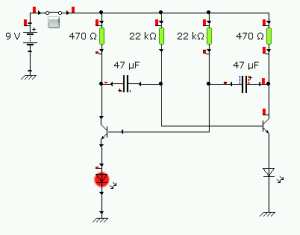

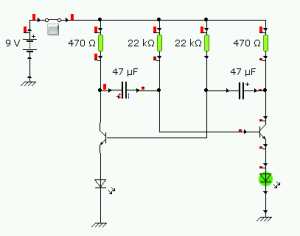

     Simularea in Crocodile Technology 606 ne arata:

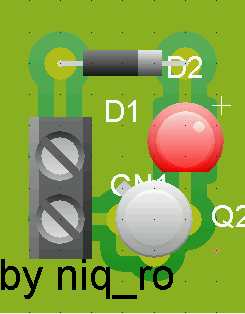

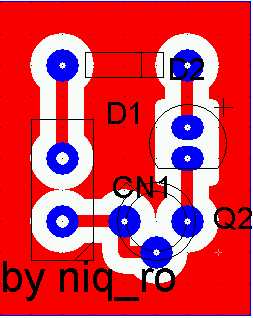

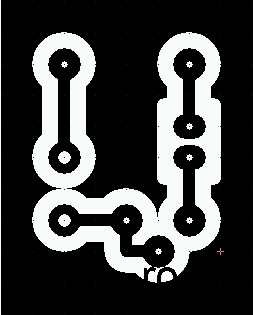

     Desenand schema in PCB Wizard vom obtine:

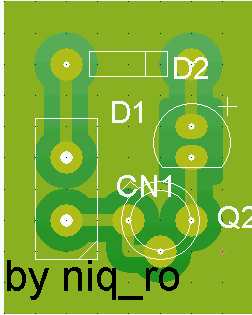

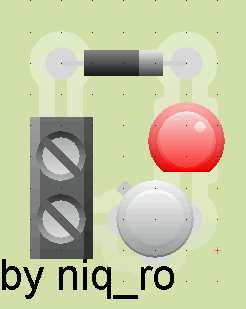

     Desenand schema care a circulat la noi, in PCB Wizard, vom obtine:

     Am gasit o simulare a functionarii in Liveware, transformand-o in filmulet:

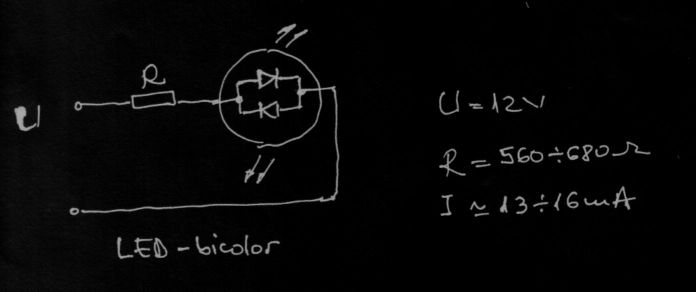

     O alta aplicatie de efect este cea a unui LED bicolor, care poate fi folosit ca indicator de polaritate (de ex, VERDE - polaritate corecta, ROSU - polaritate inversa, PORTOCALIU - tensiune alternativa)

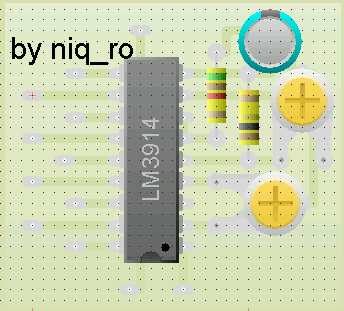

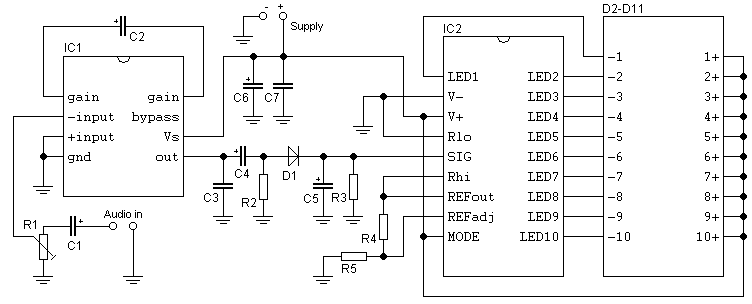

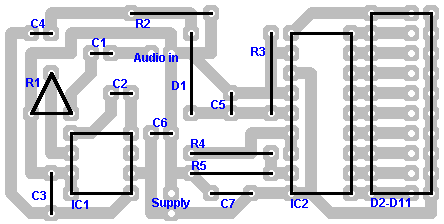

     La adresa http://www.pira.cz/enbar.htm gasim un indicator de nivel (vu-metru) cu 10 LED-uri:

Specificatii tehnice

     Tensiune alimentare: 12 V
Curent consumat: 10 mA in stand-by, max. 80 mA
Tensiune intrare: min. 20 mV rms
Domeniul de indicare: 30 dB
Intensitate curent prin LED-uri: 7 mA
Tensiune de referinta la IC2: 5 V

Lista componente

R1 - semireglabil 100 k
R2 - 2,2 k
R3 - 1 M
R4 - 2,7 k
R5 - 6,8 k

C1 - 0,47 uF
C2 - 10 uF
C3 - 47 nF
C4 - 4,7 uF
C5 - 0,1 uF
C6 - 100 uF
C7 - 100 nF

IC1 - LM386
IC2 - LM3915
D1 - 1N4148
D2-D11 - bargraf sau LED's

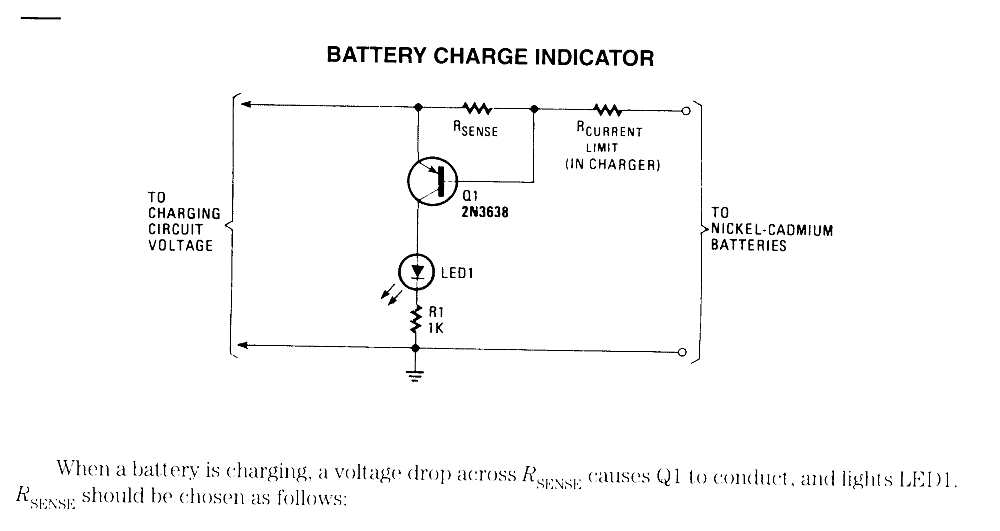

     La adresa http://circuitos.tripod.cl/schem/r8.gif este prezentat un indicator de terminare a incarcarii unor acumulatoare

http://www.reed-electronics.com/ednmag/archives/1996/120596/25di_04.htm prezinta un indicator cu LED bicolor a starii unei sigurante fuzibile care alimenteaza un aparat elecrocasnic

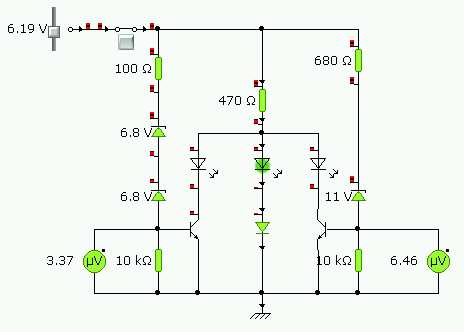

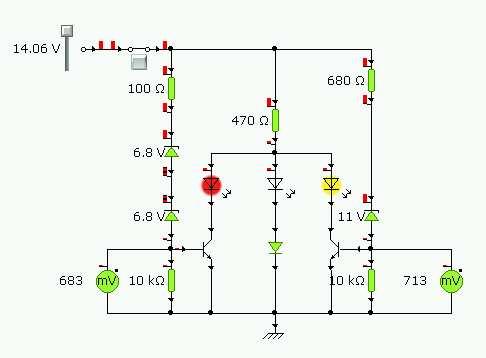

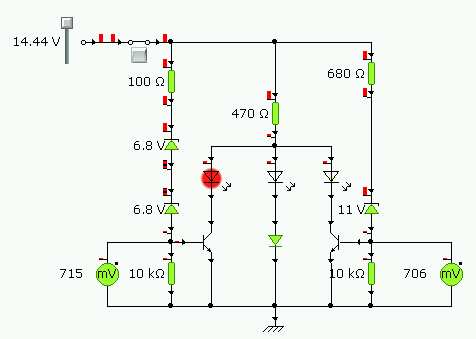

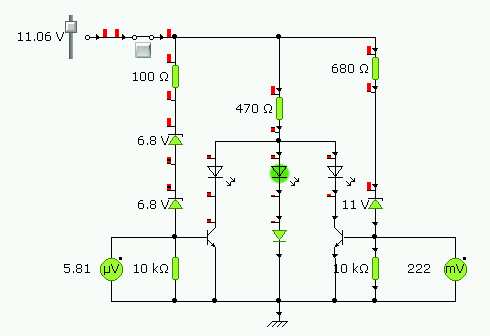

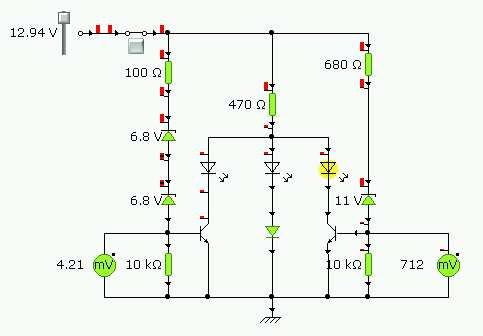

     Simularea in Crocodile Technology 606 a unui indicator de tensiune cu 3 leduri arata urmatoarele cazuri:

deci avem urmatoarele situatii:
- pentru Ubat<12,9V este aprins LED-ul nr.1;
- pentru 12,9V - pentru 14V - pentru Ubat>14,4V este aprins LED-ul nr.3.

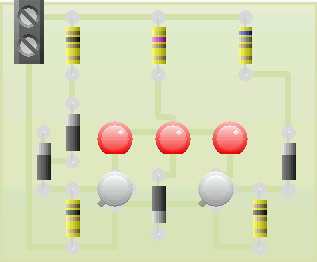

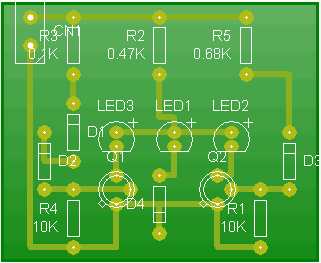

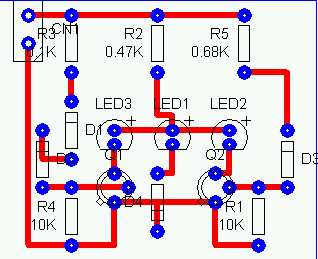

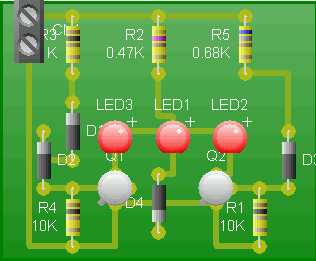

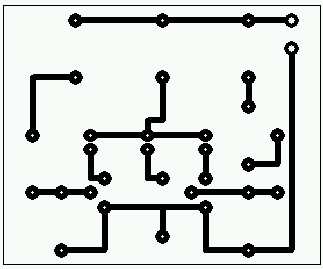

     Desenand schema in PCB Wizard vom obtine:

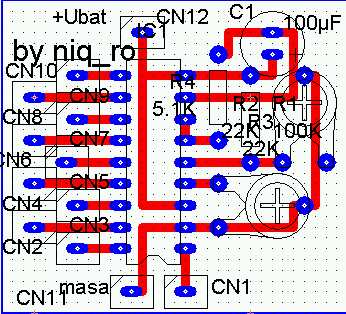

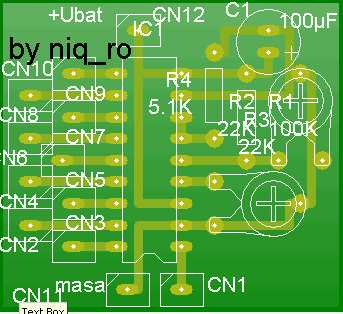

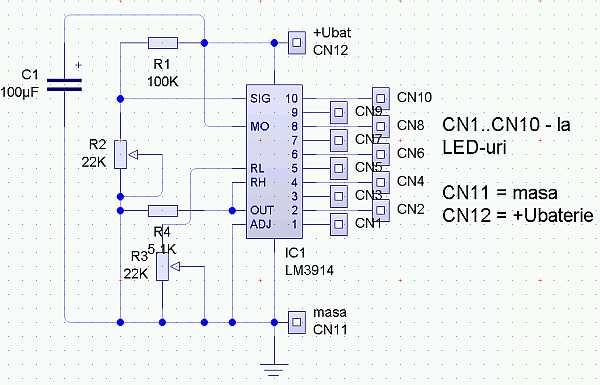

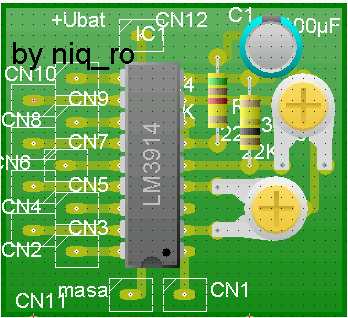

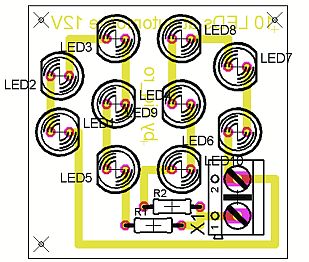

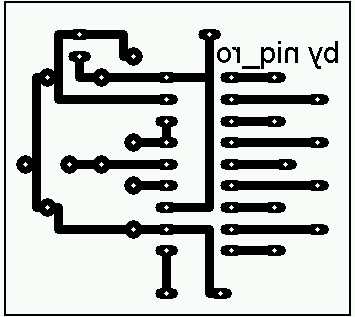

     Desenand schema unui indicator de tensiune cu 10 leduri pentru un acumulator cu programul PCB Wizard vom obtine:

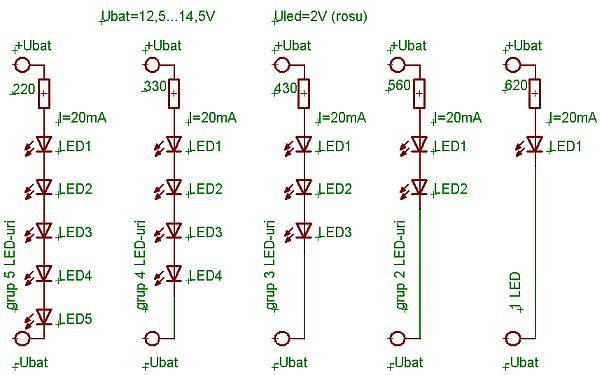

     Putem inlocui un indicator de STOP/frana de la masina cu un grup de LED-uri... tinand cont ca pe un LED rosu "cad" cca. 2V putem pune in serie pana la 5 LED-uri...

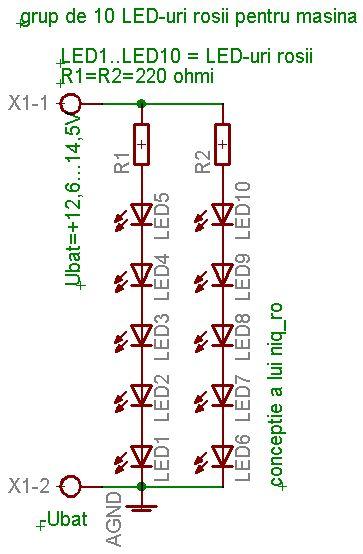

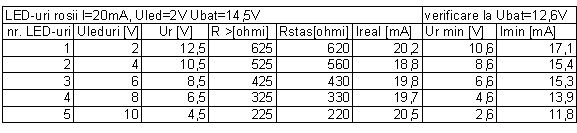

     Ca exemplu, pentru 10 LED-uri rosii, punem 2 ramuri a cate 5 LED-uri inseriate:

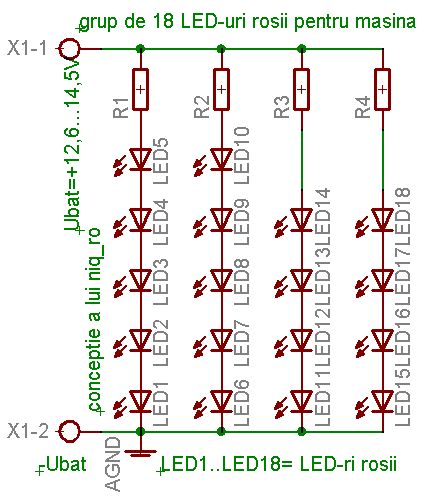

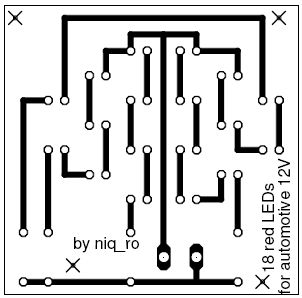

     Alt exemplu, pentru 18 LED-uri rosii, punem 2 ramuri a cate 5 LED-uri si 2 ramuri a cate 4 LED-uri:

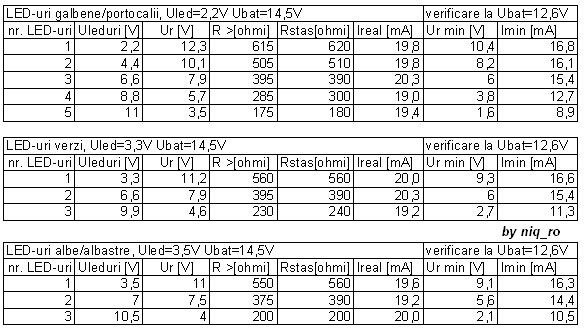

     Pentru celelate tipuri de LED-uri, constatam ca putem pune in serie maxim:
- 5 LED-uri galbene, respectiv portocalii
- 3 LED-uri verzi, albe, respectiv albastre
pentru a avea indicatie optica si in cazul cand motorul nu este pornit si tensiunea pe acumulatorul masinii este in jur de 12,6V.

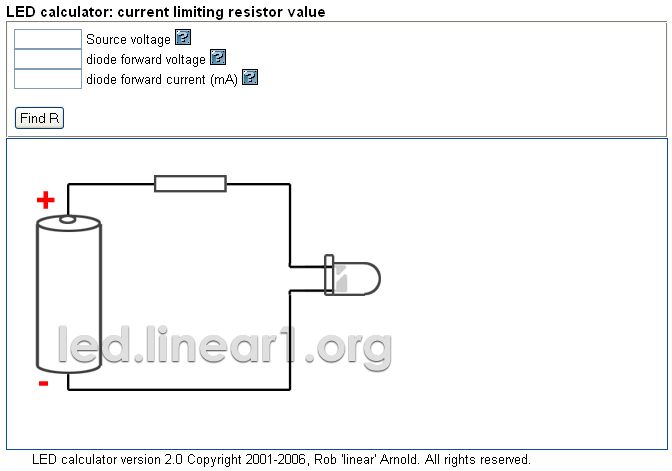

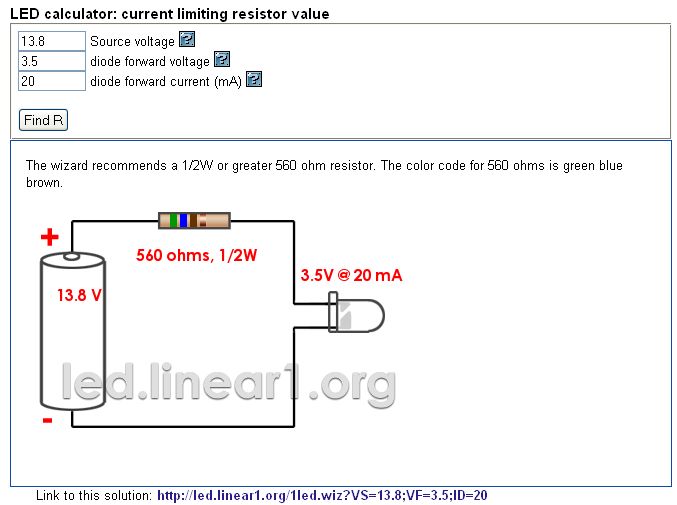

     Dand o cautare pe net, am dat de un calculator on-line pentru rezistenta care se inseriaza ca LED-ul functie de tensiunea de alimentare, de caderea de tensiune pe LED si curentul maxim admis prin el:

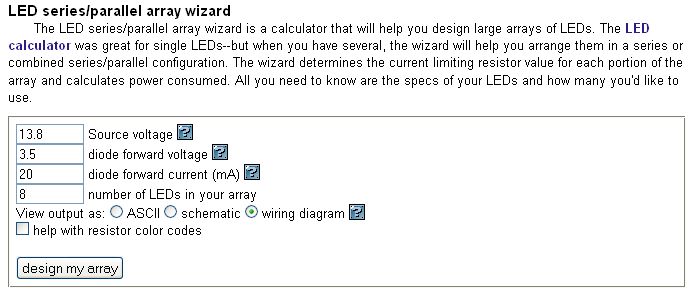

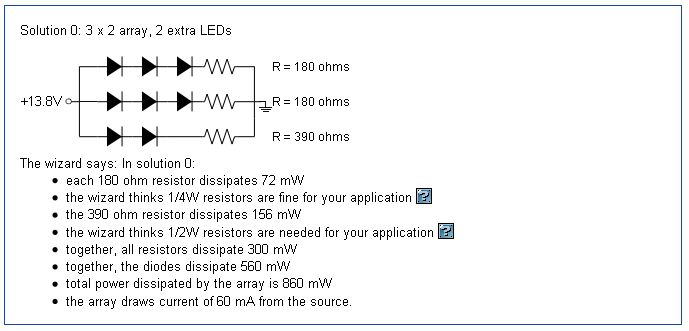

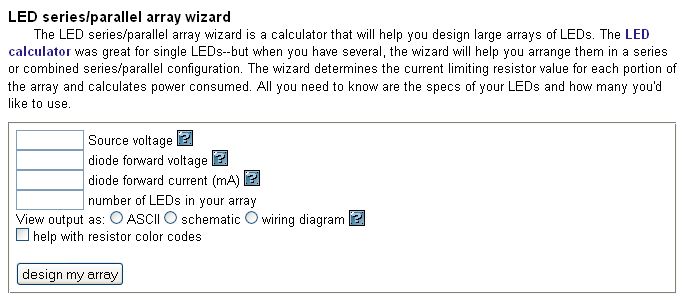

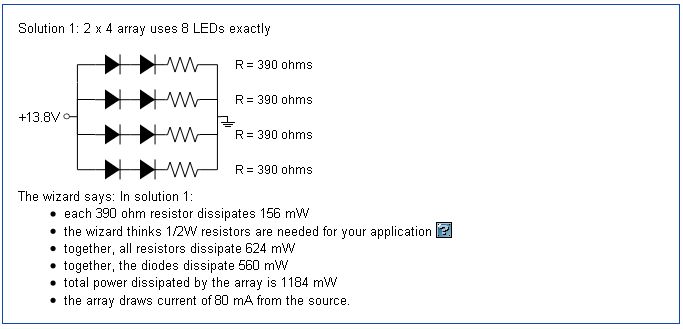

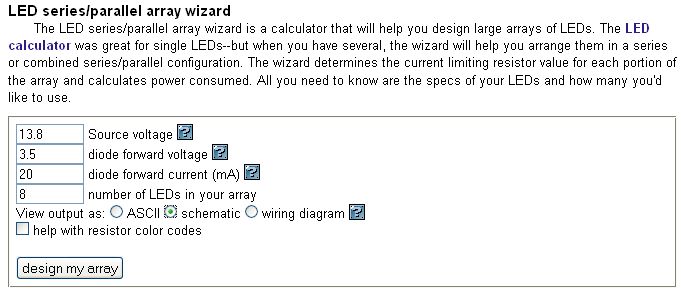

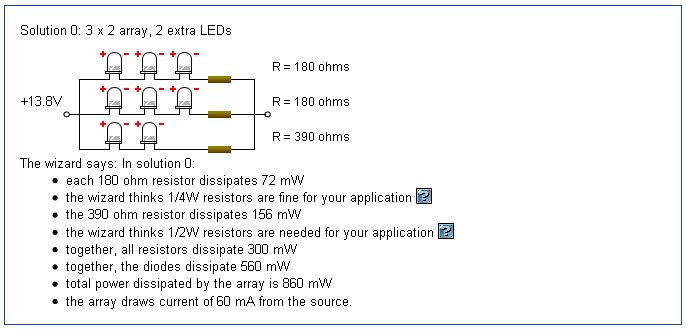

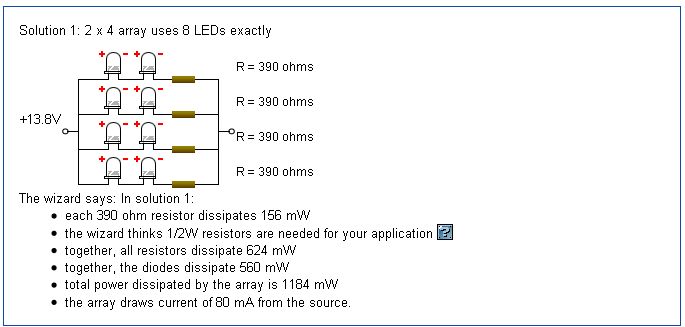

     Tot acolo, gasim calculator on-line mai complex, care ne calculeaza functie de tensiunea de alimentare, caderea de tensiune pe un LED, curentul maxim printr-un LED si numarul de LED-uri, cum trebuie sa arate schema:
