Alimentare LED-uri la tensiune redusa (1..1,5V)

articol recuperat si postat pe arduinotehniq.com in 01.2016

Deoarece am incercat sa fac un releveu si sa repar o lampa solara care foloseste un singur acumulator (1,1..1,44V) care aprinde un LED alb (care are tensiunea de aprindere de 3,5V), vezi articolul Lampa solara , a trebuit sa caut pe net ceva sa pot reproduce in conditii de amator si, bineinteles, cu cat mai putine piese, asa ca am descoperit ca e plin internetul de scheme, de fapt derivatii ale uneia foarte simple.

Pe site-ul Dick Cappels' Project Pages este articolul intitulat How do you get 3.5 volts to drive a white LED when you only have a 1.5v battery? (Cum poti obtine 3,5V pentru"aprinde" un LED alb cand ai doar o baterie de 1,5V?).

Se porneste de la o scheme extrem de simpla:

si se prezinta diferite realizari, mai ales diferint modul de realizare a bobinei.

Daca aveti curiozitatea cautati pagini web sau imagini folosind la cautare cuvintelor magice Joule thief.

Cel mai mic montaj e prezentat la THINGS TO MAKE AND DO , unde se inlocuieste un minibec cu incandescenta:

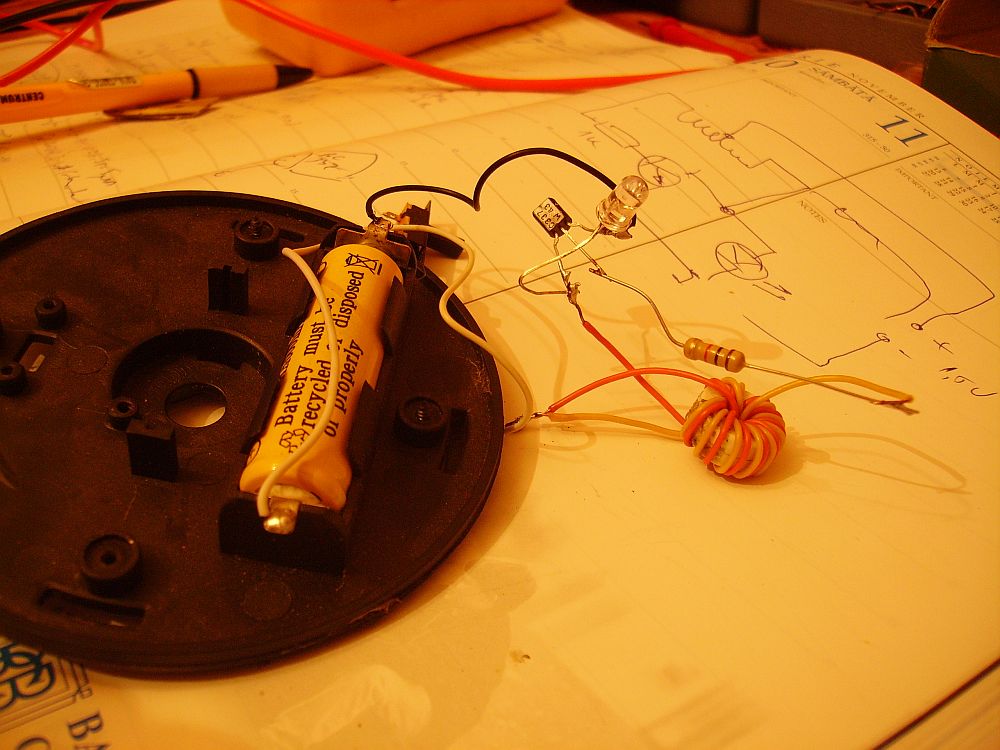

Cu piese recuperate (LED albastru de la bricheta, miez toroidal dintr-o sursa PC, 2 resturi de sarme de cupru izolate, etc) am realizat in 5 minute:

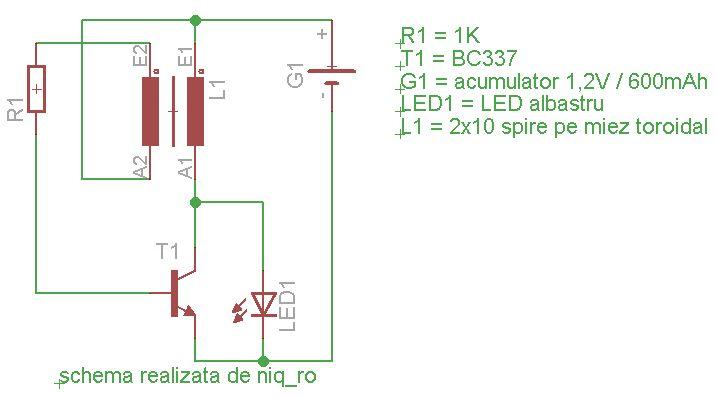

Schema este aceeasi, ca cea initiala, doar o sa mentionez componentele folosite de mine:
realizat de niq_ro

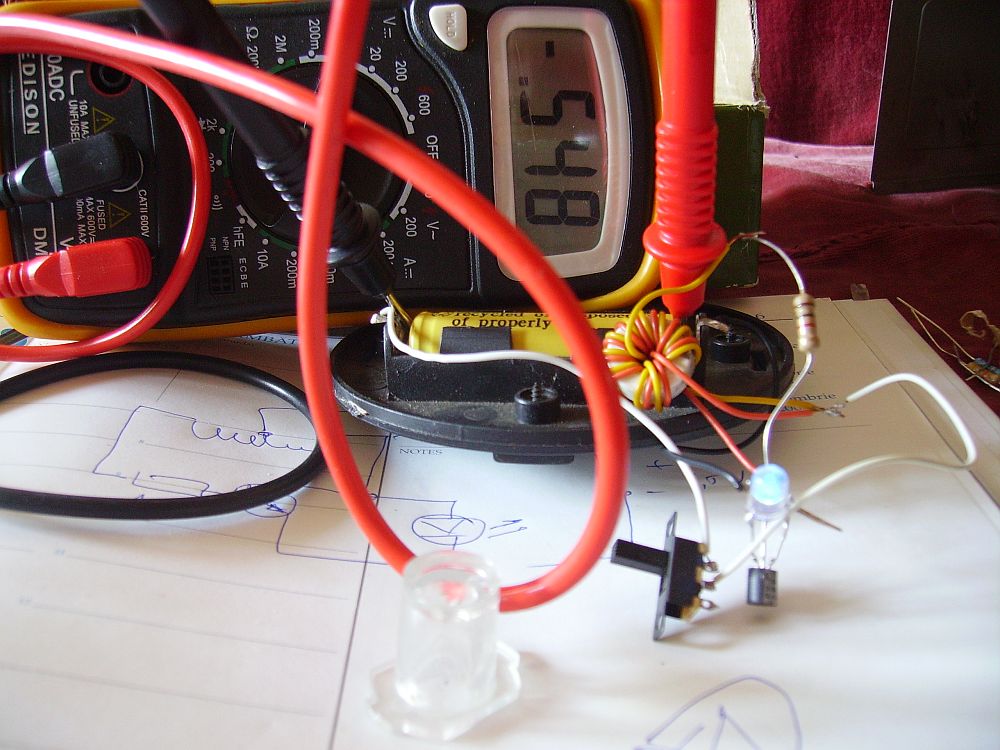

Deoarece in articole era mentionat ca LED-ul se aprinde si la tensiuni sub 1V, am tinut pornit montajul pana tensiunea pe acumulator a ajuns la 0,548V. Intensitatea luminoasa este mult redusa fata de o tensiune de 1...1,44V, da' functioneaza!!!
