Ceas auto cu MMC351
Circuitul integrat in tehniologie CMOS,
MMC351
a fost folosit pentru realizarea unor ceasuri pentru autoturisme romanesti (Oltcit, Dacia).
Pana in anii '90, in revista Tehnium, si apoi in RET, s-au prezentat multe scheme de ceasuri care foloseau
acest integrat, diferind parte de decodificare pentru afisaje
(CDB447/SN7447,
MMC4511/CD4511
sau MMC4543/CD4543),
apoi au fost adaptate si montaje care sa permita alarmarea/avertizarea la o anumita ora.
In continuare, voi prezenta putina teorie si scheme practice...
Din datasheet-ul producatorului Microelectronica Bucuresti (pana in acest moment nu am gasit un echivalent)
aflam ca semnificatia pinilor este urmatoarea:

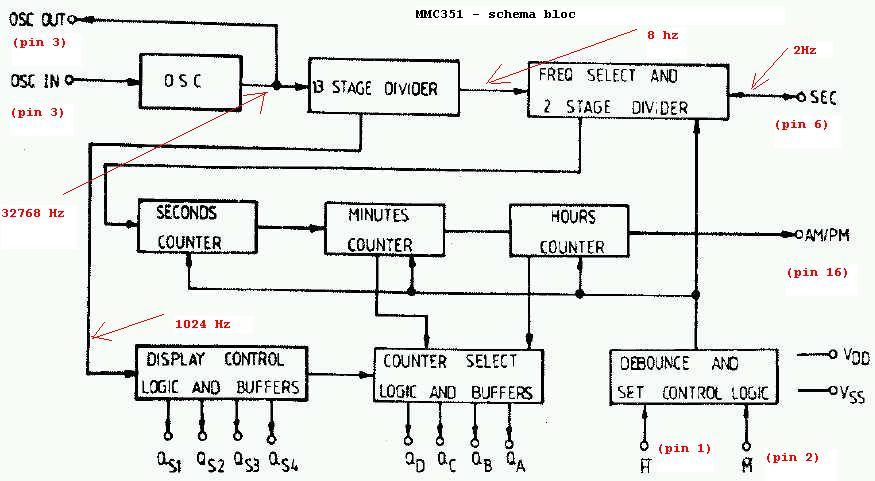

Schema bloc a lui este:

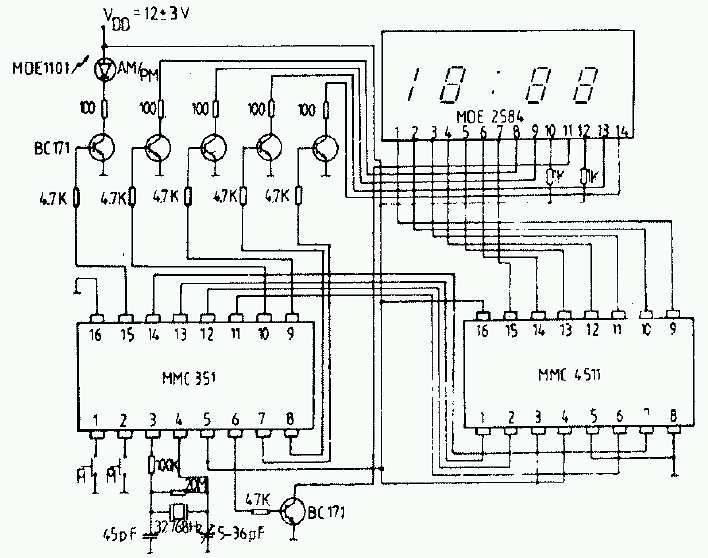

Schema tipica de aplicatie este urmatoarea:

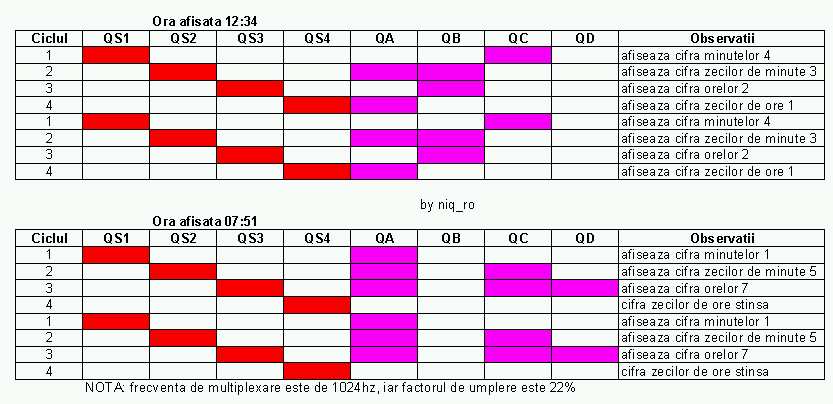

Comenzile de afisare multiplexata sunt urmatoarele:

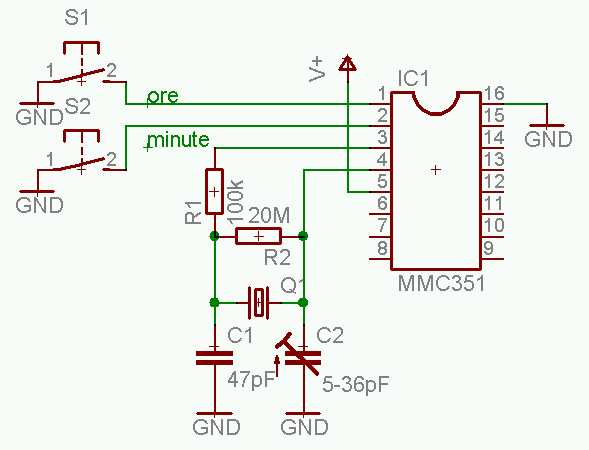

Schema minima de functionare a lui MMC351, conform datasheet-ului este:

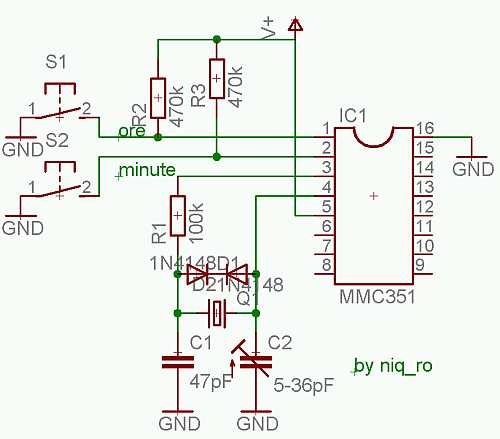

Eu am folosit una putin modificata, in locul rezistentei de 20M am folosit 2 diode de comutatie (1N4148) in antiserie,
iar pinii pentru modificarea orelor si minutelor le-am conectat la plus prin cate o rezistenta de 470k..1M
OBS: aceasta schema minima de functionare se poate folosi pentru a genera o frecventa de ceas pentru un frecventmetru, turometru, vitezometru, etc....
Am redesenat schema in Eagle 4.16 si a rezultat:

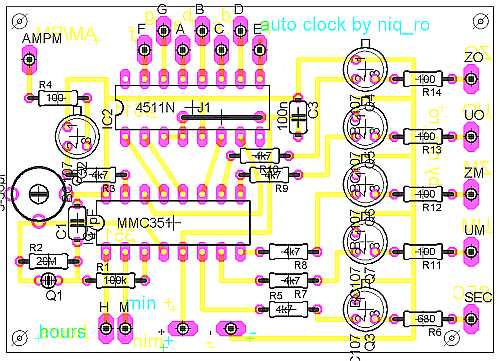

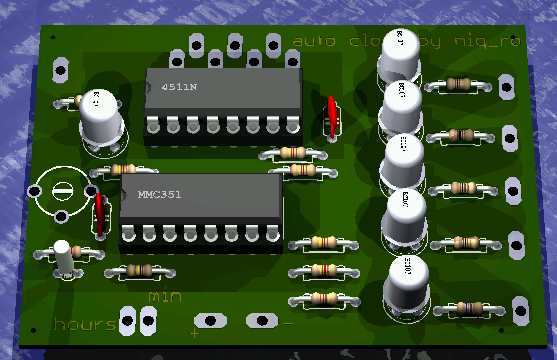

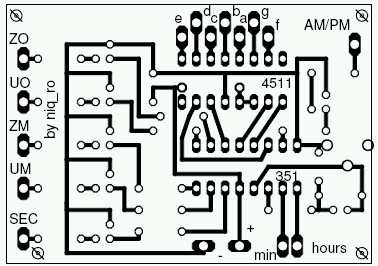

Cablajul, respectiv montajul ar putea fi realizat astfel:
Cablajul poate fi descarcat in format pdf la scara 1:1.

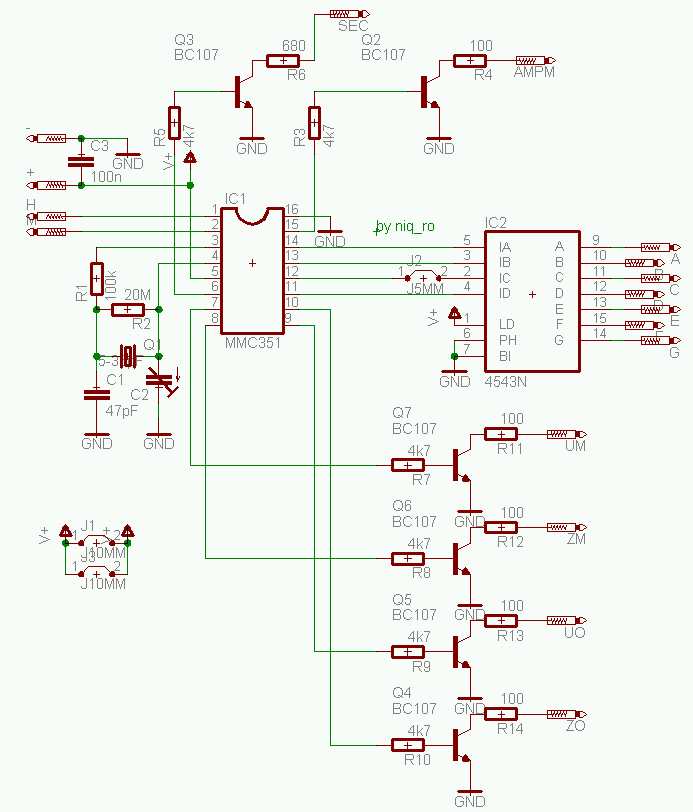

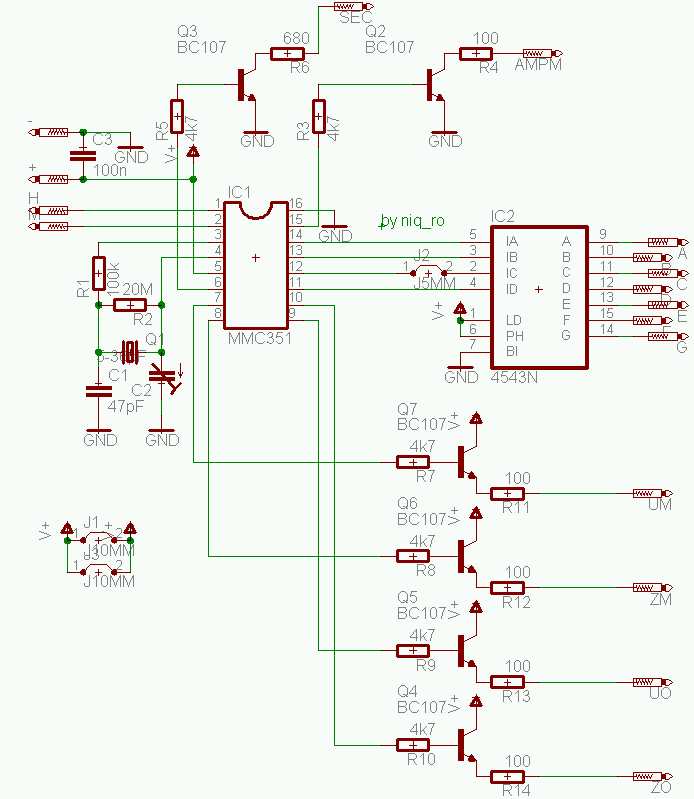

Schema cu decodificatorul CD4543 si afisaj cu catod comun:

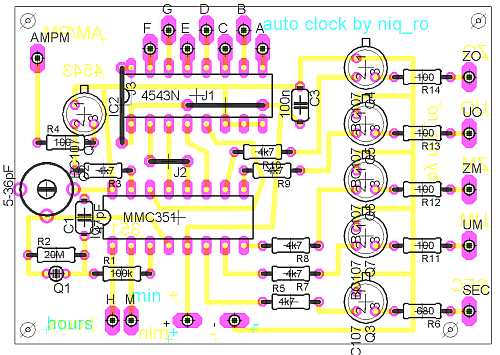

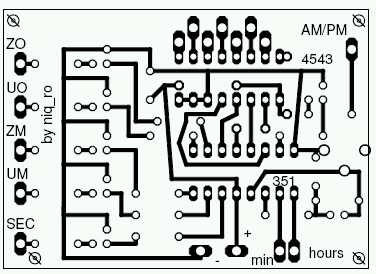

Cablajul, respectiv montajul ar putea fi realizat astfel:
Cablajul poate fi descarcat in format pdf la scara 1:1.
Schema cu decodificatorul CD4543 si afisaj cu ANOD comun:

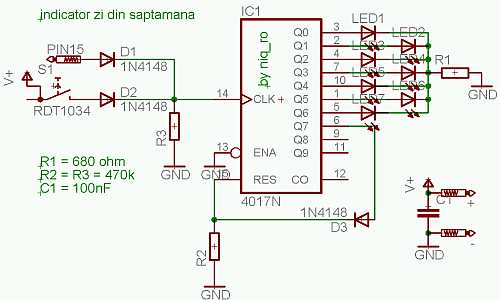

Putem realiza un indicator care sa atare ziua din saptamana, prin aprinderea LED-ului corespunzator...
comanda o da MMC351 prin pinul 15 (denumit AM/PM) iar decodificarea va fi realizata cu un MMC/CD4017 (vezi articolul
4017 - aplicatii diverse).
OBS: Push-contactul S1 (fara retinere) ne permite sa alegem ziua in care suntem.

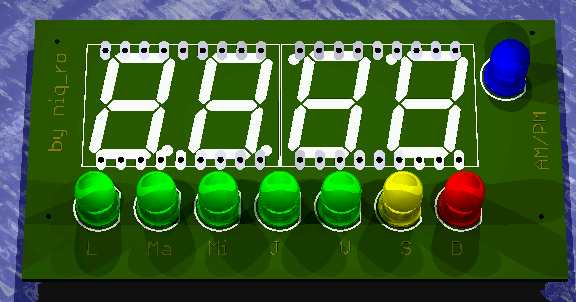

O varianta de montare a afisajului, LED-ului de indicare AM/PM si a celor 7 LED-uri L (luni), Ma (marti), Mi (miercuri),
J (joi) sunt verzi ca-s zile lucratoare, S (sambata) e galben ca-i optional (lucrul) si D (duminica) ca nu se lucreaza:

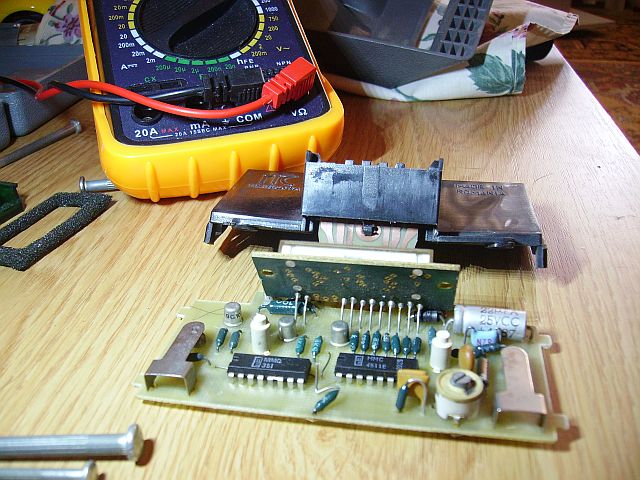

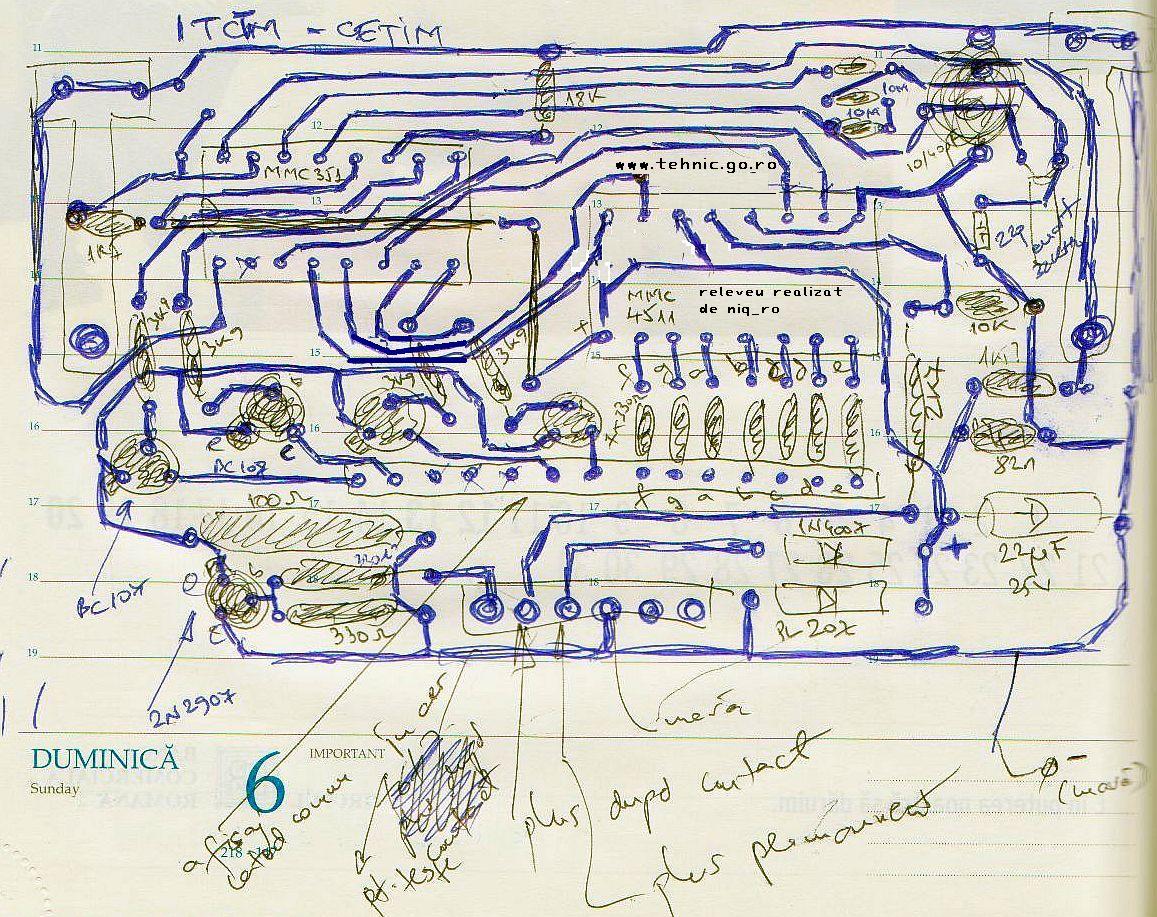

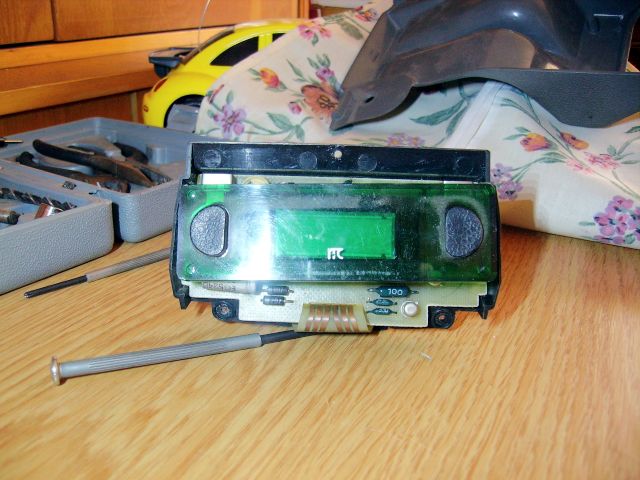

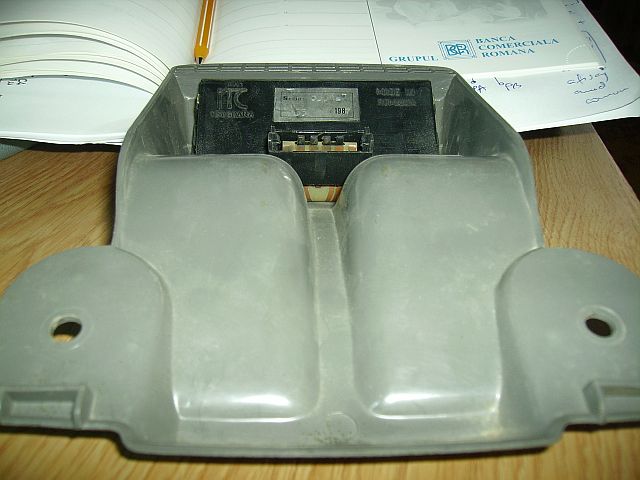

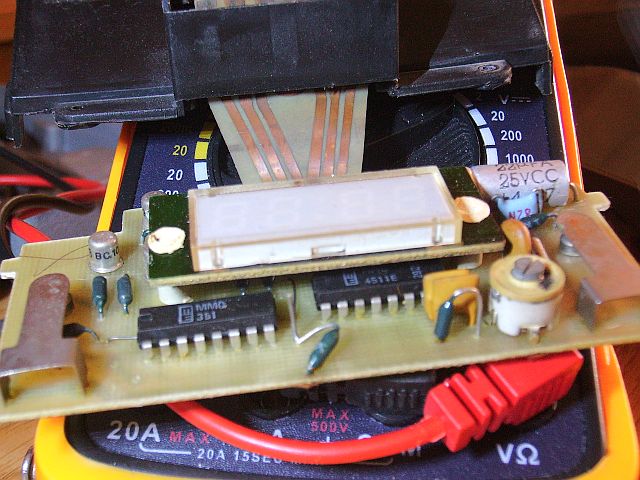

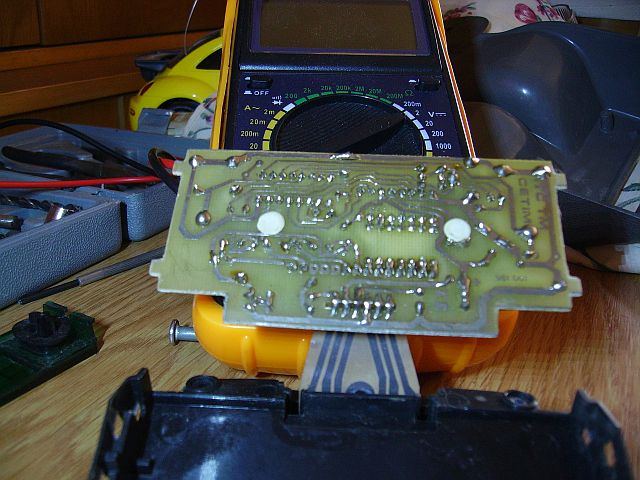

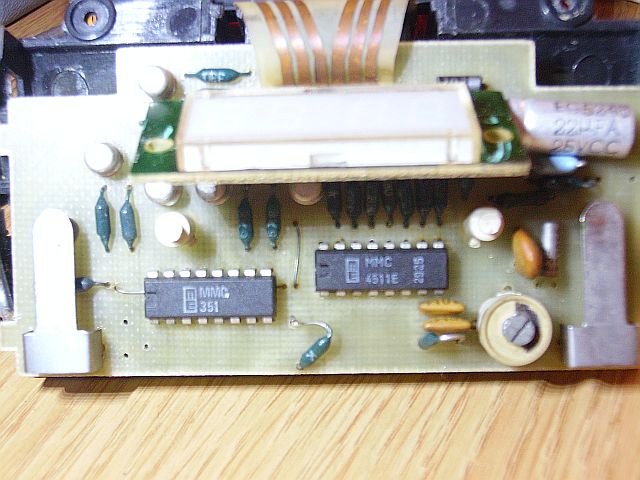

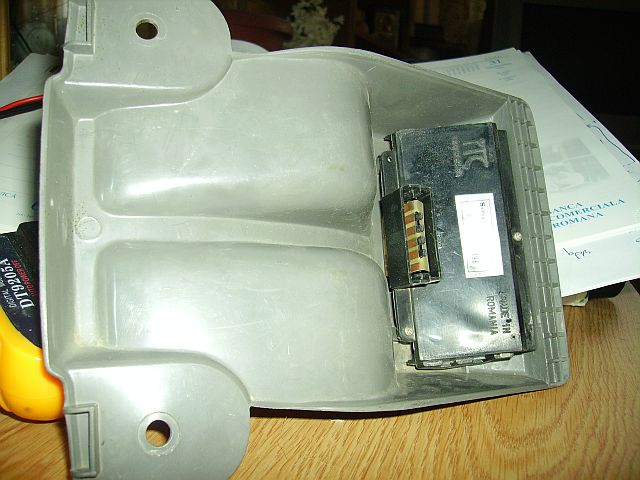

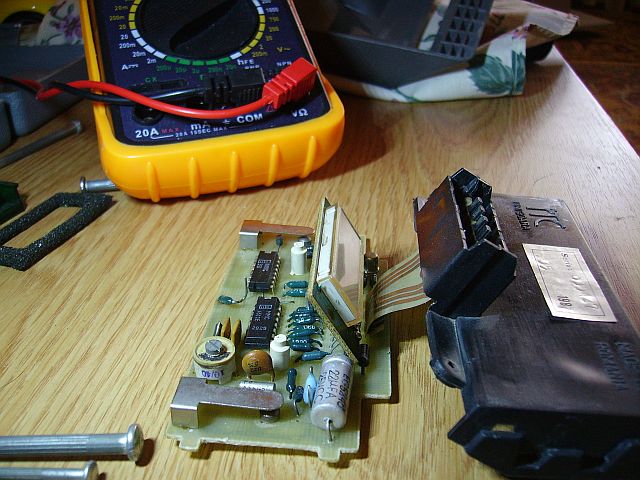

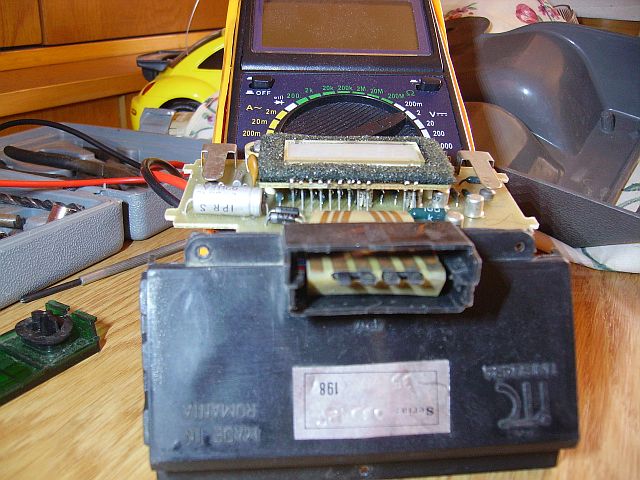

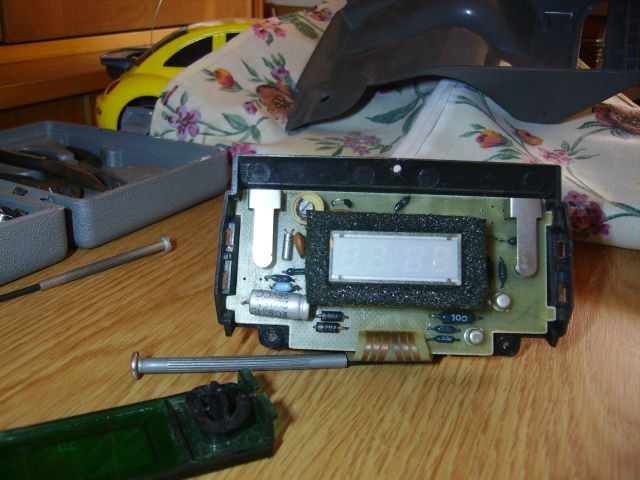

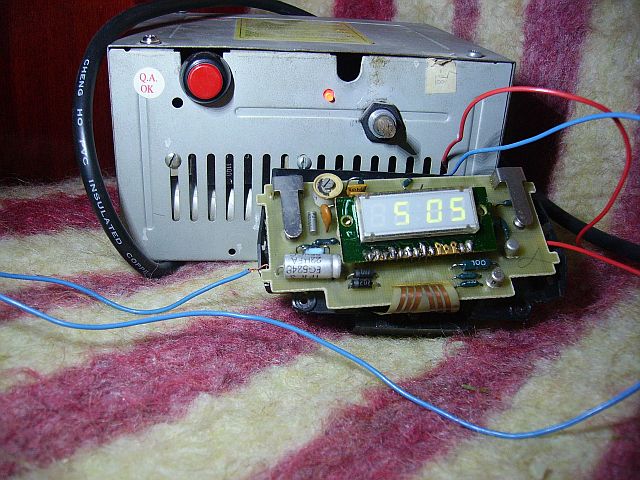

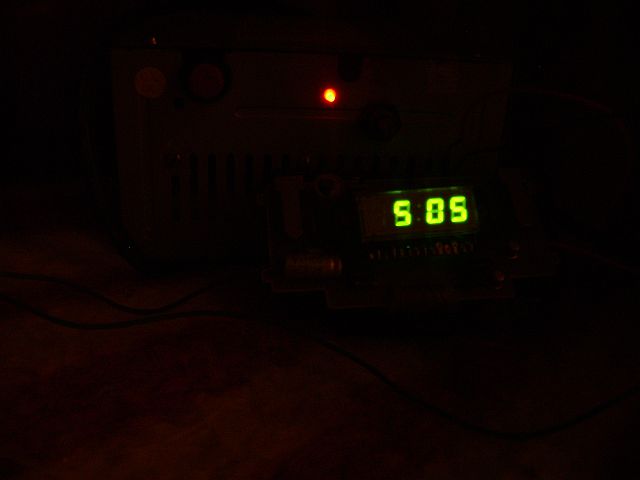

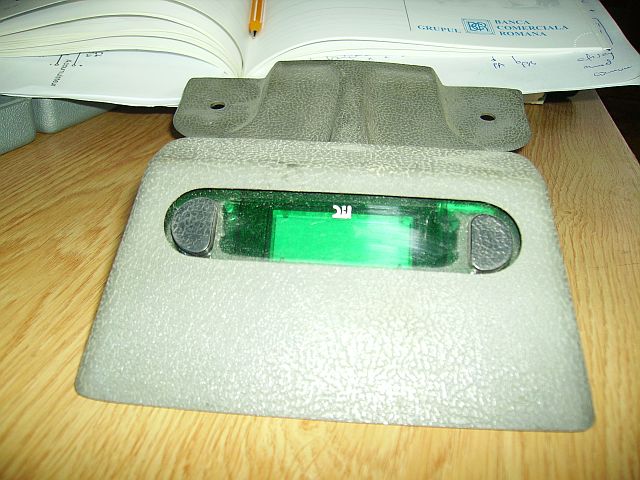

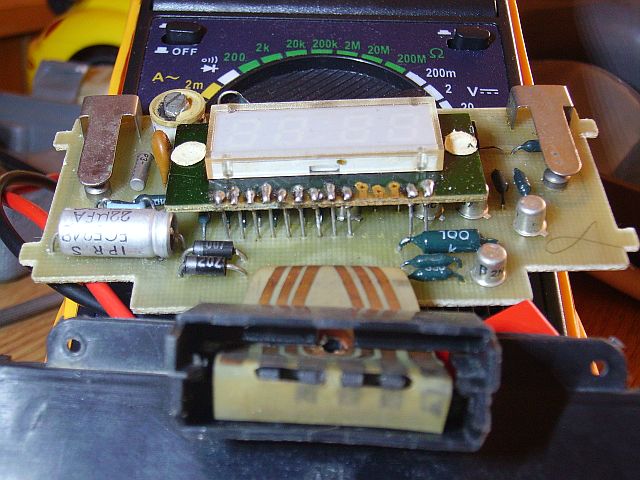

Am facut rost de un ceas care a fost montat pe o Dacie, care contine MMC-ul 351, decodficatorul MMC4511 si 4 tranzistoarele BC107 pentru fiecare segment,
desi ITC Timisoara (producatorul) a facut si varianta cu un CMOS in loc de cele 4 tranzistoare...

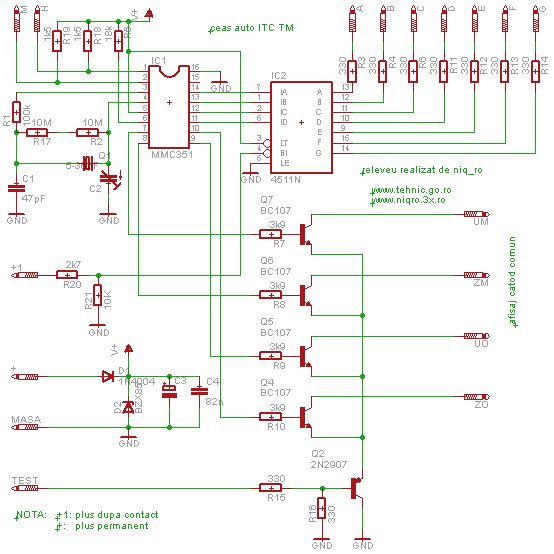

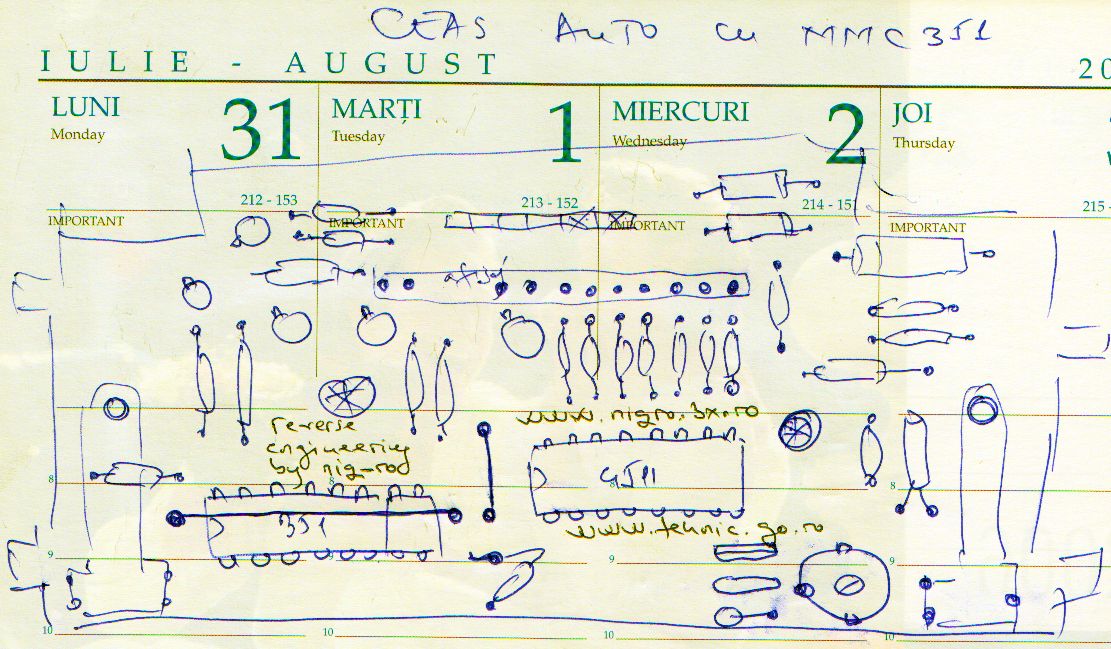

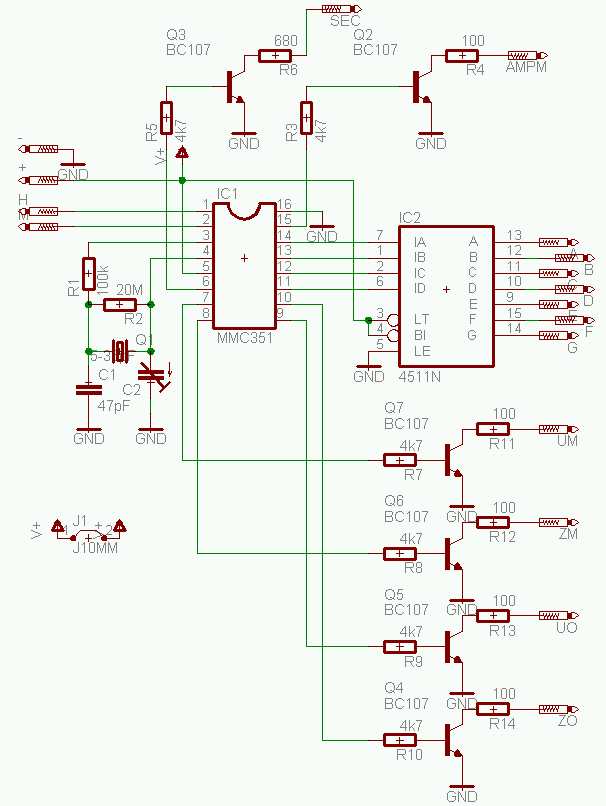

Dupa cum se observa, schema nu difera mult de schema de baza:
Puteti descarca schema detaliata de AICI?!.
