senzor miscare PIR
initiere articol: 08.12.2011, Craiova, Romania
De ceva timp ma batea gandul sa desfac un senzor de miscare PIR
pentru a vedea cat de complexa este schema.
Am facut rost de unul defect si l-am desfacut:

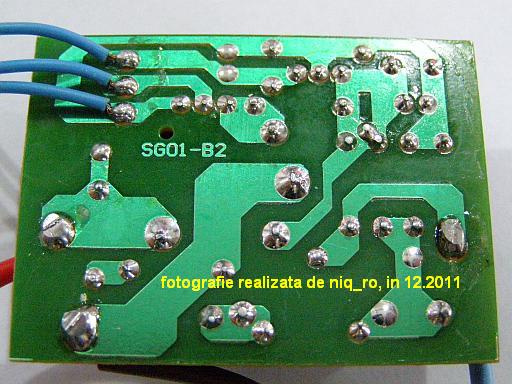

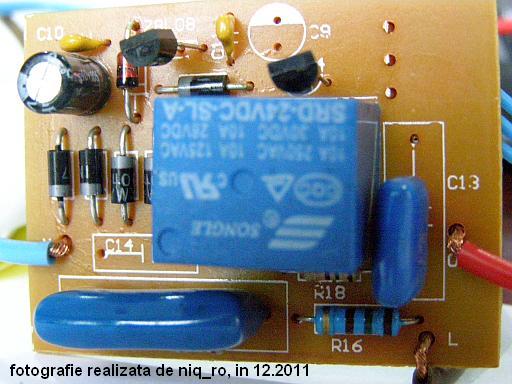

Modulul SG01-B2 contine partea de alimentare (reducere a tensiunii
in 2 trepte, prima la 24V si a doua la 8V) si partea de "forta"
(releul care este comandat de tranzistor).

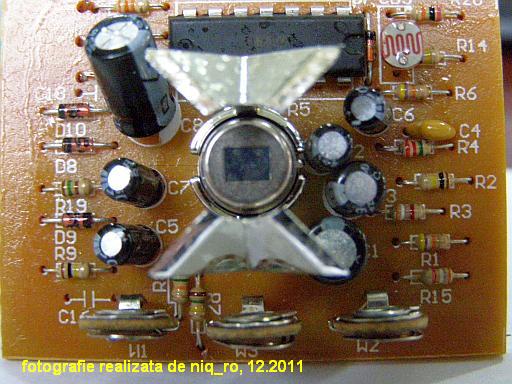

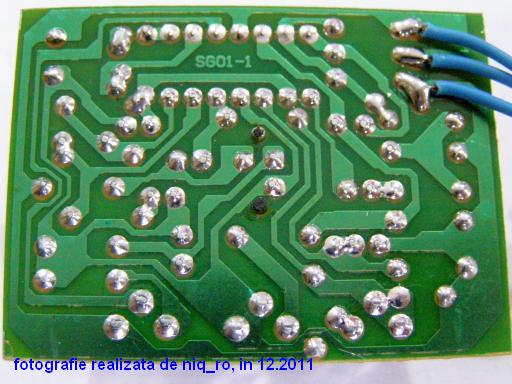

Modulul SG01-1 contine partea "inteligenta", care include senzorul
PIR propriu-zis, fotorezistenta si circuitul integrat LM324, care
contine 4 operationale, pe post de comparatoare de tensiune sau
monostabile.

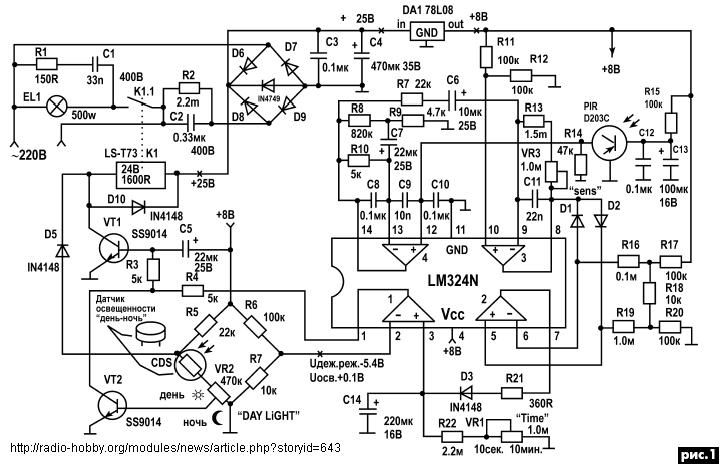

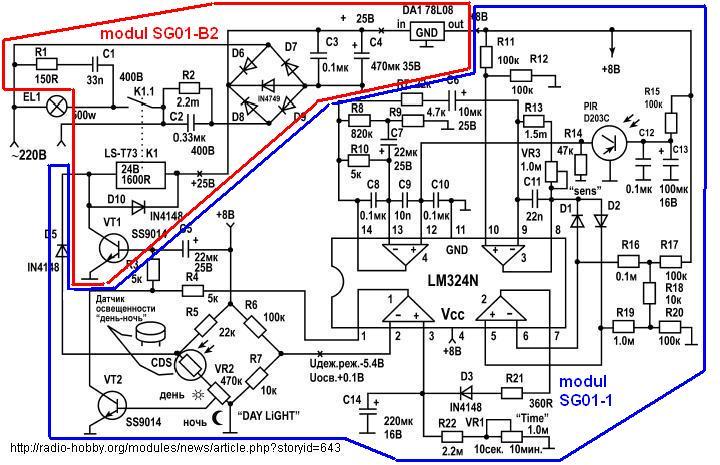

Dupa ce am cautat pe net cateva zile am gasit o schema care in
proportie de 90% este cea a senzorului meu:
Articolul de unde am preluat schema este
http://radio-hobby.org/modules/news/article.php?storyid=643.
Dupa o prima analiza a schemei si a celor 2 module pe care le-am scos din senzor:
completare material in 06.01.2012, Craiova, Romania
Identificand culorile mentionate in prospecte, cele 3 fire de conectare sunt:

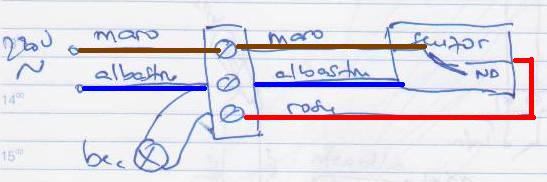

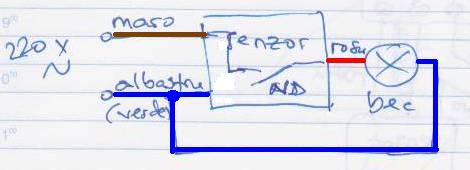

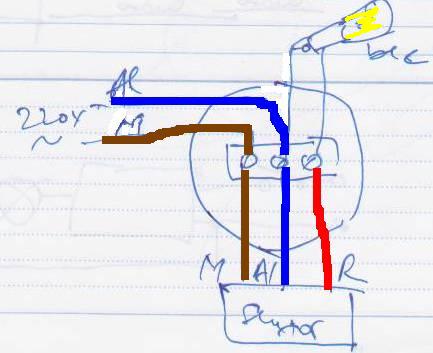

Modul de legare "clasic" este prezentat in schitele urmatoare:

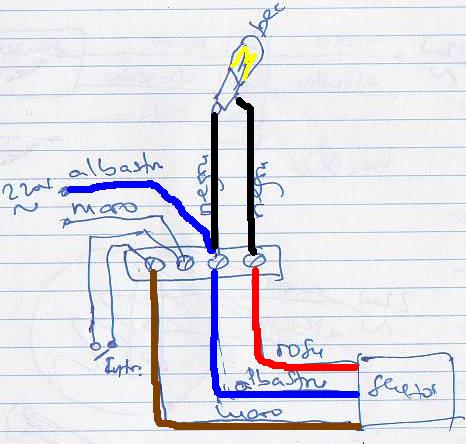

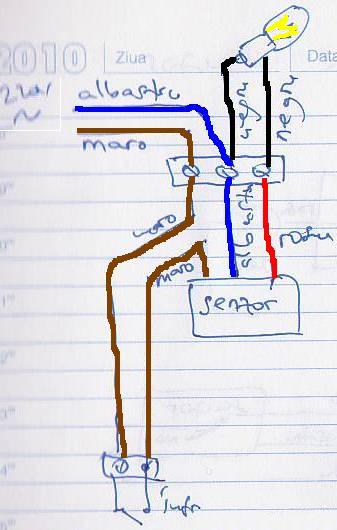

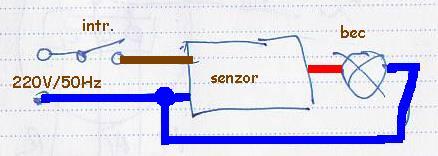

Pentru a realiza o deconectare a senzorului, vom introdice un interupator in serie cu alimentarea sa:
sau
