articol recuperat si postat in 01.2016
In articolul

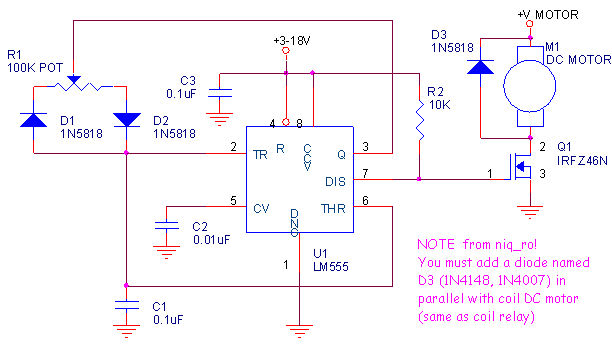

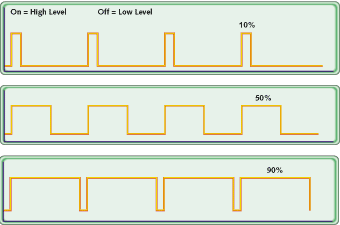

A SIMPLE PWM CIRCUIT BASED ON THE 555 TIMER este prezentata o schema simpla
de oscilator cu factor de umplere variabil:
initiere articol in 27.09.2010:

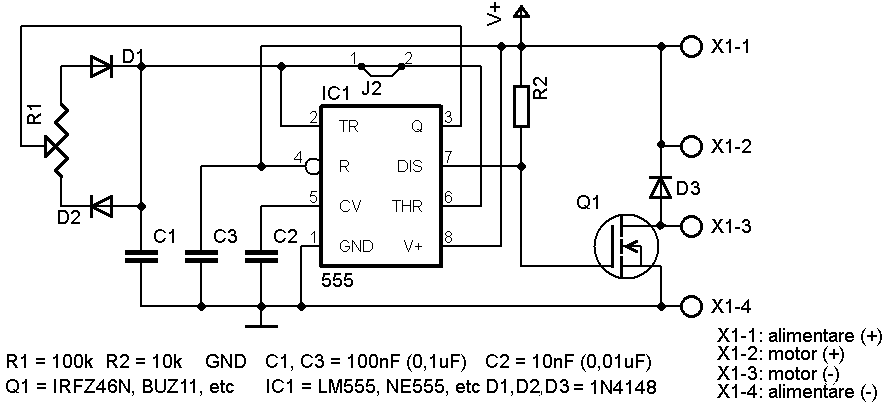

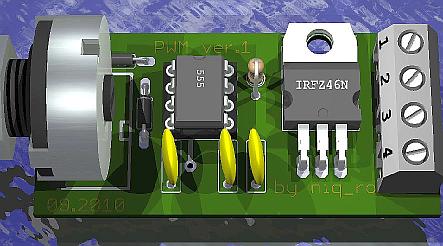

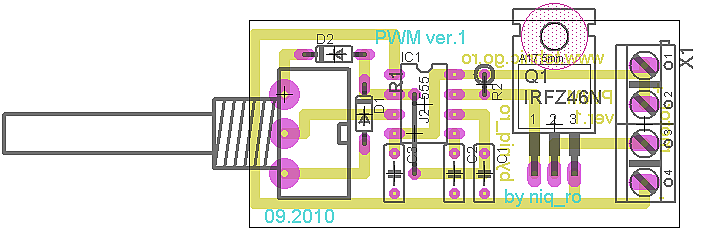

Am redesenat in EAGLE Layout Editor
schema:
In paralel cu bobina motorului se va monta o dioda de protectie D3 (similar ca la relee)!!! Nu este desenata pe cablaj !!!

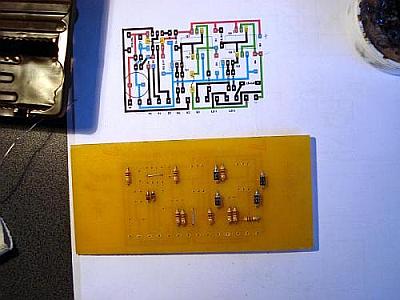

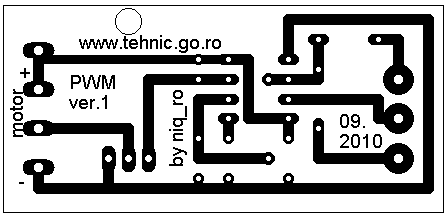

Puteti descarca, in format pdf, cablajul:
in oglinda
respectiv
neintors
(pentru
metoda foto).

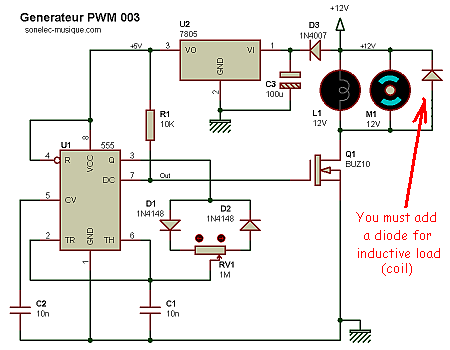

O schema similara gasim in articolul
Générateur PWM (MLI) 003:
Deoarece un bun prieten vrea sa construiasca si partea de schimbare de sens, in afara controlului
turatie, am cautat si o schema de punte H, care "merge", iar adaptata schemei mai sus prezentate.
O schema poate fi cea prezentata in articolul
Modified P-ch & N-ch MOSFET H-bridge:

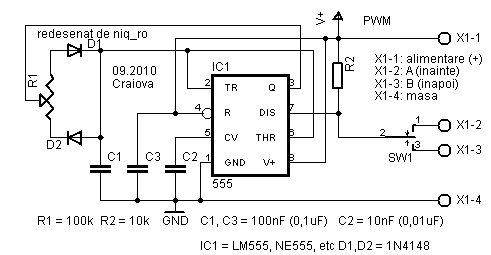

Conectarea celor 2 scheme se face prin intermediul unui comutator cu 3 pozitii; schemei de
oscilator cu factor de umplere variabil i se elimina tranzistorul final, devenind:
completare articol in 16.12.2010

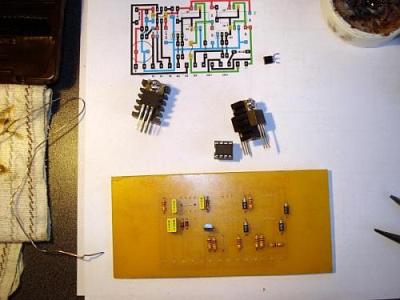

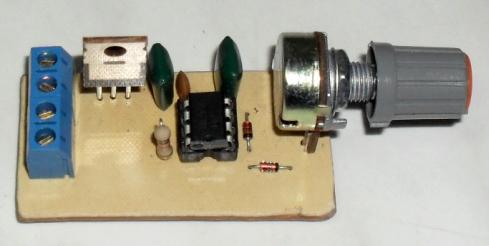

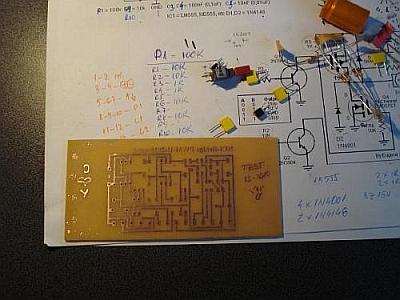

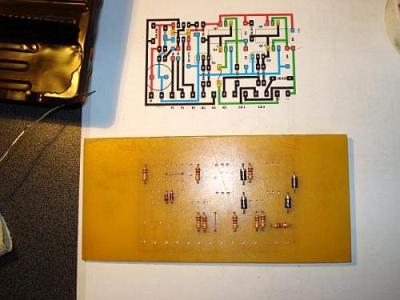

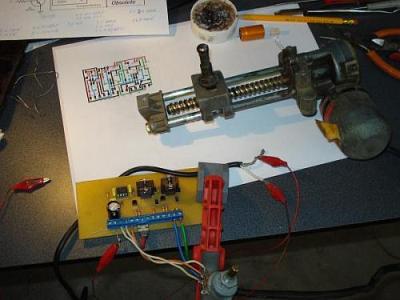

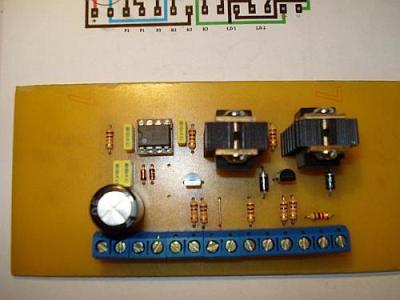

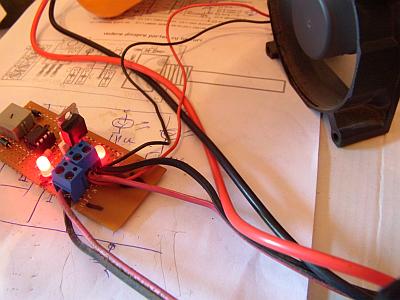

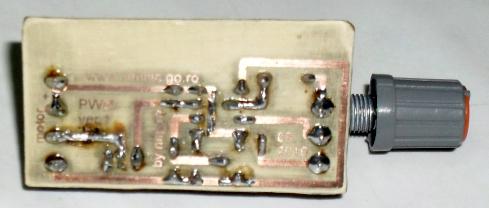

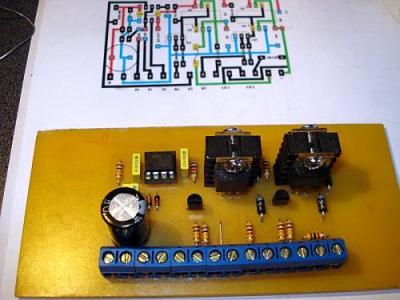

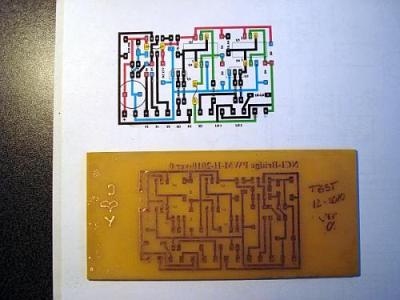

Nelu a realizat montajul:
A realizat si un
filmulet cu functionarea !

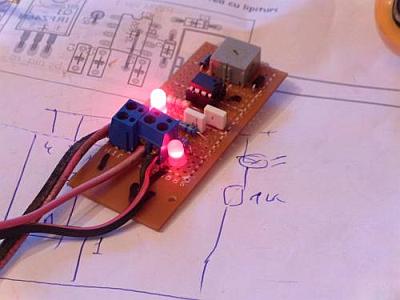

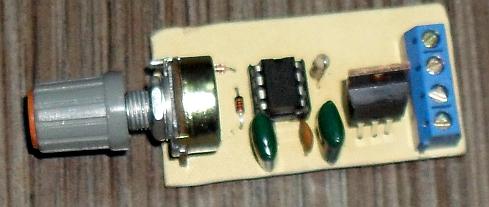

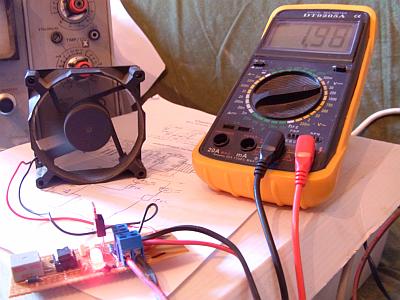

Beni a realizat montajul, in varianta simpla, de la inceputul articolului:
A realizat si un
filmulet cu functionarea !

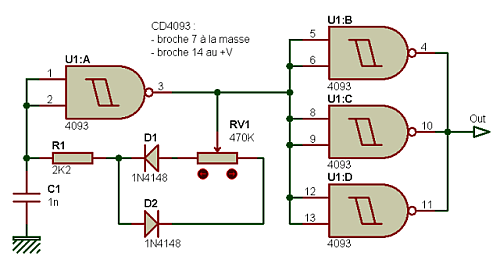

O alta schema destul de raspandita, foloseste un integrat CMOS 4093, cea din articolul
Générateur PWM (MLI) 001 este:

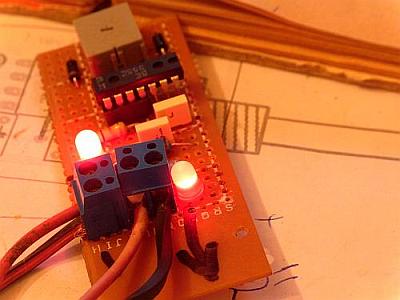

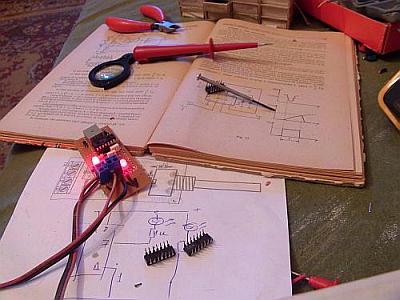

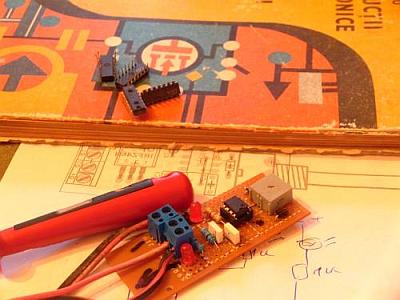

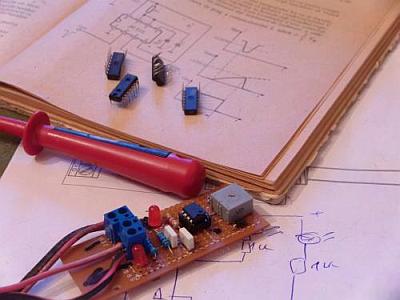

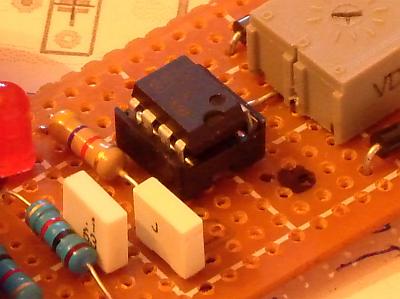

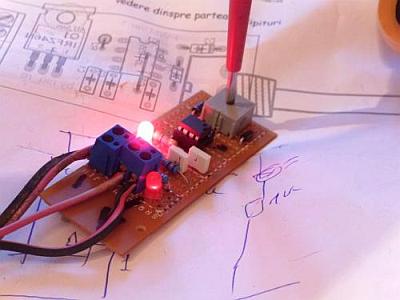

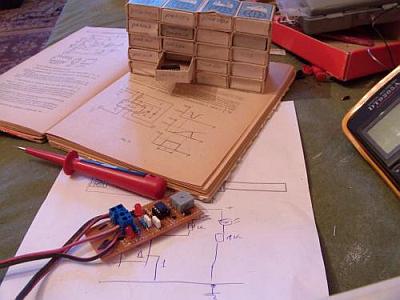

Am realizat si eu montajul cu 555 simplificat (fara tranzistorul MOS-FET),

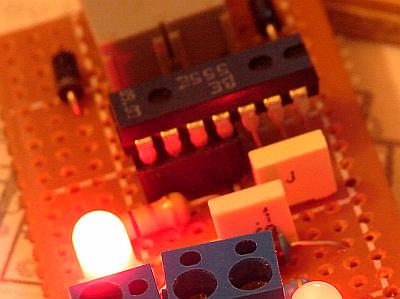

initial pentru un NE555 (capsula DIP8), apoi am verificat si 4
integrate romanesti produse in 1989 de IPRS, in capsula DIP14,
constatand ca 3 sunt bune.
completare articol in 28.06.2012:

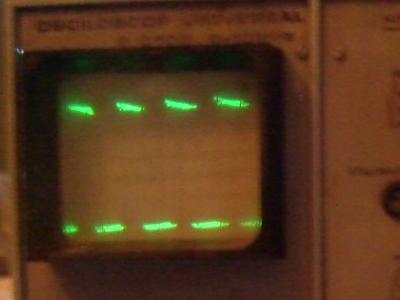

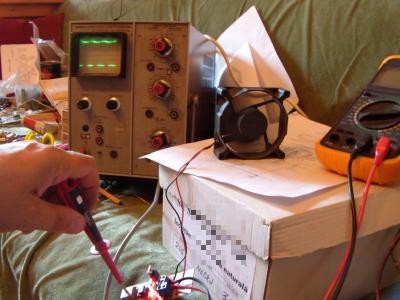

Am facut si un
filmulet cu testele !

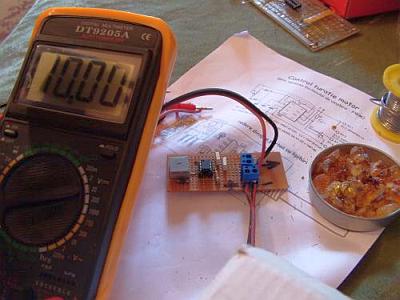

Am gasit un tranzistor MOSFET si nu eram sigur ca-i bun asa ca
am facut un
test rapid de verificare, asa cum am gasit pe
http://www.4qdtec.com/mostest.html si pe
http://www.sentex.ca/~mec1995/gadgets/mostest.htm!
completare articol in 29.06.2012:

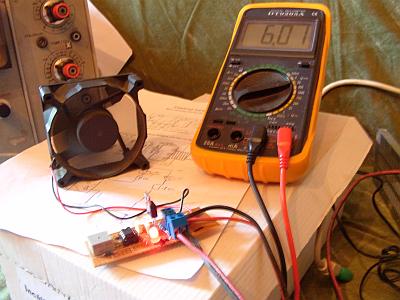

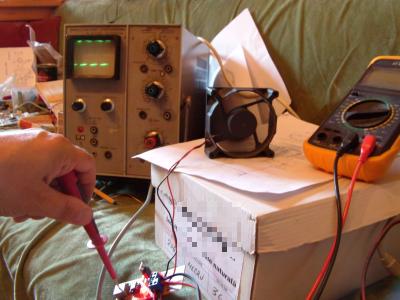

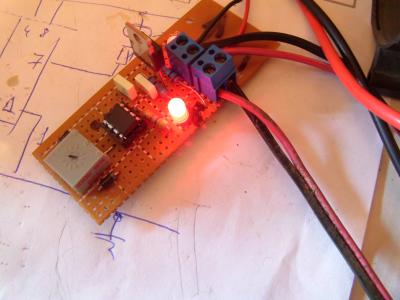

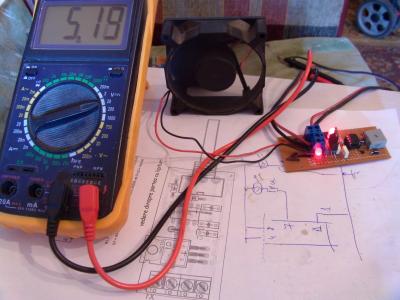

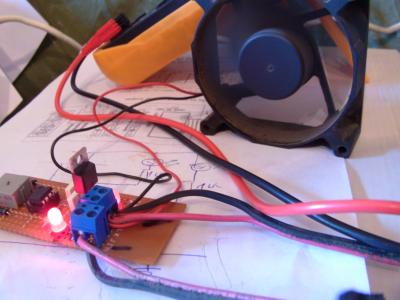

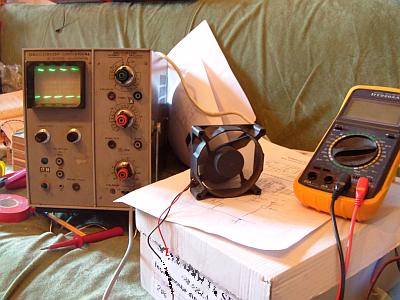

Am montat tranzistorul final si o dioda antipalalel pe iesire (unde am pus un motoras de la o sursa de calcultor):
Am facut si un filmulet numit
test2 PWM 555!
Schema prezentata poate comanda un motor sau un bec
care consuma maxim. 4-5A. dar prin punerea in paralel
a mai multor tranzistoare MOS-FET se pot comanda
motoare de puteri mari (de exemplu 30A).
completare articol in 26.09.2012:

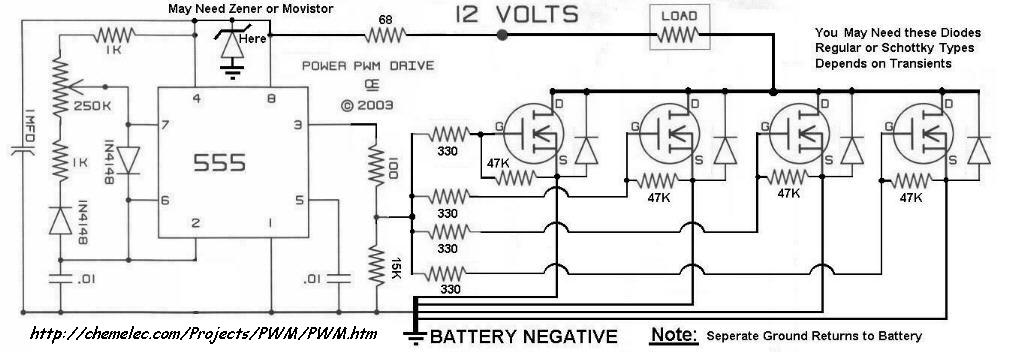

Un foarte bun exemplu, cu detalii de realizare, este prezentat in articolul
A Pulse Width Modulation Control:
