Nu toate autovehiculele au inclus in bord un turometru, care indica turatia motorului... asa ca voi pune cateva scheme.

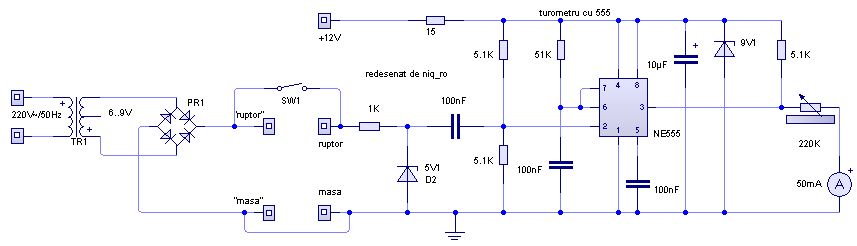

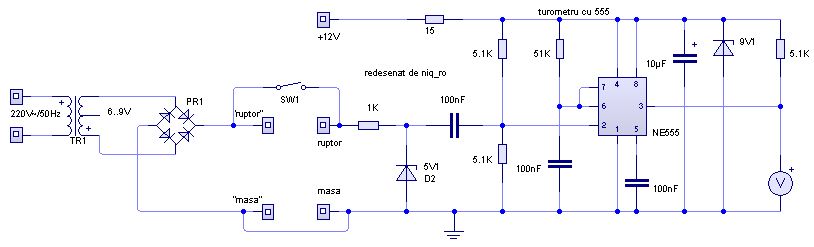

     La adresele http://www.williamson-labs.com/555-tutorial.htm si http://www.electronics-tutorials.com/devices/555-tachometer.htm am gasit o schema de turometru cu 555, pe care am redesenat-o pentru a face si cablajul:

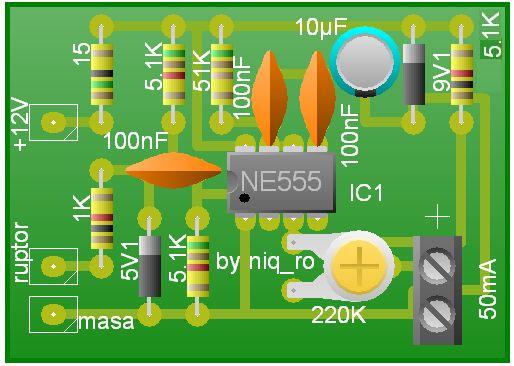

si mi-a rezultat:

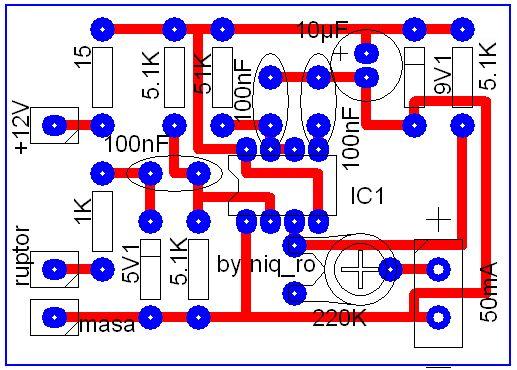

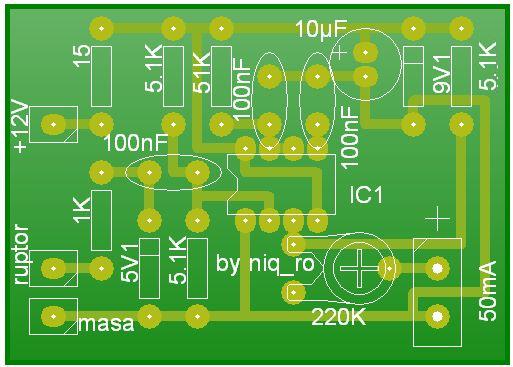

Am mai pus si cablajul in format pdf .

     Schema generatorului de semnal este:

     Testarea turometrului se face, astfel:

     - se alimenteaza montajul cu o tensiune continua de 12V
     - se conecteaza "generatorul" la intrari: "ruptor" la ruptor prin intermediul unui intrerupator SW1 si "masa" la masa
     - cu intrerupatorul SW1 deschis voltmetrul trebuie sa indice "0"
     - se apasa intrerupatorul SW1 si voltmetrul trebuie sa indice o tensiune, care va corespunde unei turatii de 3000rot/min...
     - se deconecteaza alimentarea si se leaga aparatul de masura pe domeniu de 50mA sau apropiat (la un aparat digital de masura se poate alege 200mA)

     - cu intrerupatorul SW1 deschis aparatul de masura trebuie sa indice "0"
     - se apasa intrerupatorul SW1 si aparatul de masura trebuie sa indice un curent, care va corespunde unei turatii de 3000rot/min...din semireglabil se aduce indicatia la "ceva" care fie asemanator cu 3000... cum ar fi 30...
     - se deconecteaza alimentarea si se leaga miliampermetrul care se va monta pe masina
     - cu intrerupatorul SW1 deschis "turometrul" trebuie sa indice "0"
     - se apasa intrerupatorul SW1 si "turometrul" trebuie sa indice "ceva", care va corespunde unei turatii de 3000rot/min...din semireglabil se aduce indicatia la mijloc, daca se doreste o indicatie maxima de 6000rot/min... daca indicatorul este inscriptionat, se regleaza semireglabilul incat "turometrul" sa indice cei 3000rot/min

    La adresa http://www.aaroncake.net/circuits/tach.htm am gasit o schema de turometru analog

     La http://electronickits.com/kit/complete/meas/vek2625.htm gasim prezentarea unui kit de turometru cu 2 cifre:

iar schema si modul de de montare, lista de piese, etc este la
http://electronickits.com/kit/complete/meas/vek2625.pdf

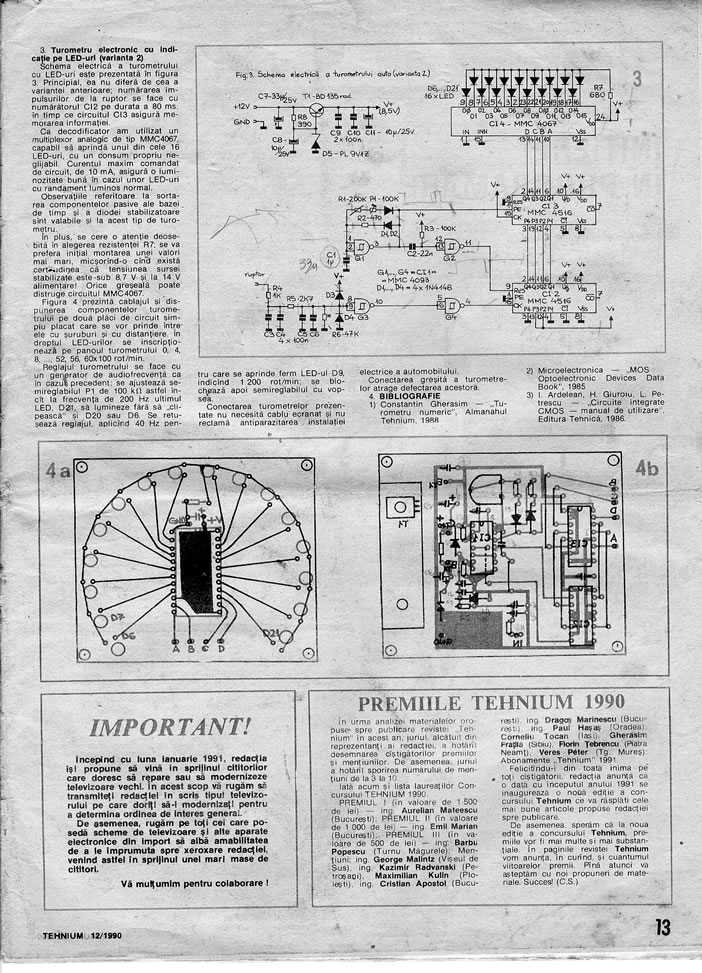

     In revista Tehnium 12/1990 a aparut articolul Turometre electronice scris de dl. Victor David ( si ).

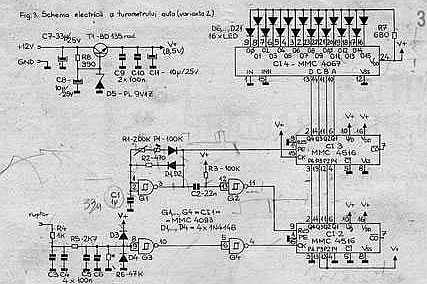

     In prima schema este un turometru cu afisaj cu 2 digiti:

     Circuitul integrat LM2907 este ideal pentru a putea afisa turatia, el fiind un convertor frecventa-tensiune (se poate utiliza si pentru afisarea vitezei)..putand fi cuplat ori la circuite specializate de afisare (cum sunt UAA180 sau LM3914) sau chiar la un aparat de masura, realizat/cumparat, ce contine integratul specializat ICL7106, pentru afisare pe LC sau 7107 pentru afisare pe LED-uri ( cum e prezentat in materialul de la http://www.t-r-j.com/Auto/Tach/tachometer.htm).

     Un articol, in care se foloseste un LM2917 este cel de la http://schwabenkart.de/Technik/DZM.htm
