Micul integrat TDA2822M, poate fi folosit ca un amplificator stereo de mica putere sau unul, in configuratie de punte, mono...
Despre el gasim destule date in datasheet = foaia de catalog

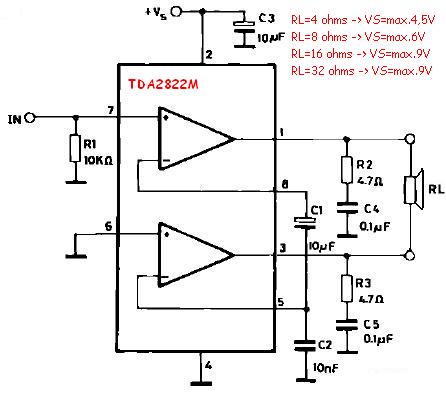

Extragem din el, schema de conexiune in punte:

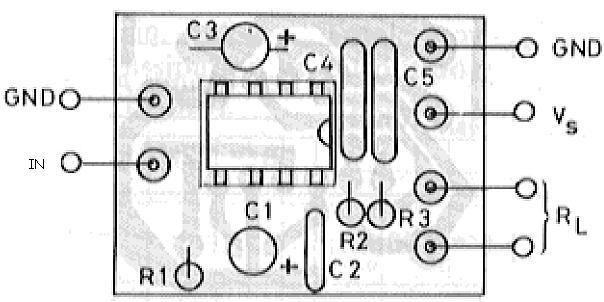

si putem obtine...

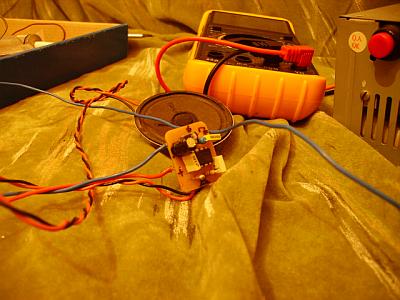

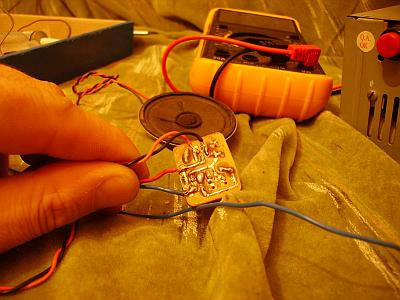

am facut un mic filmulet la primul test de functionare:
Intoarcere la pagina principala

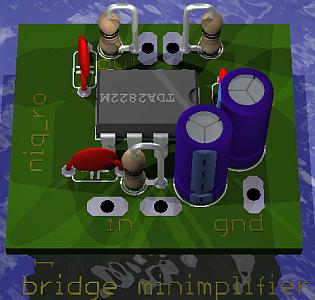

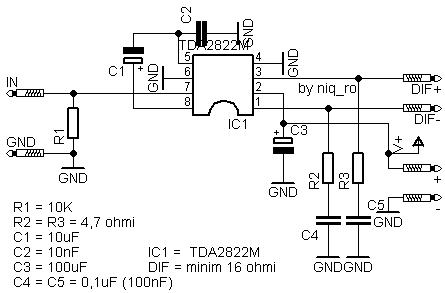

Schema pe care am facut-o, am redesenat-o cu programul specializat
Eagle:

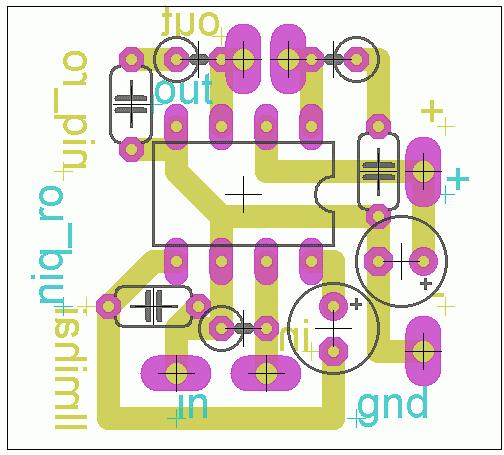

Puteti descarca, in format pdf, cablajul:
in oglinda
respectiv
neintors
(pentru
metoda foto).
