Alimentator cu tensiuni simetrice pentru amplificator

initiere articol in 06.2008, completare in 03.2011

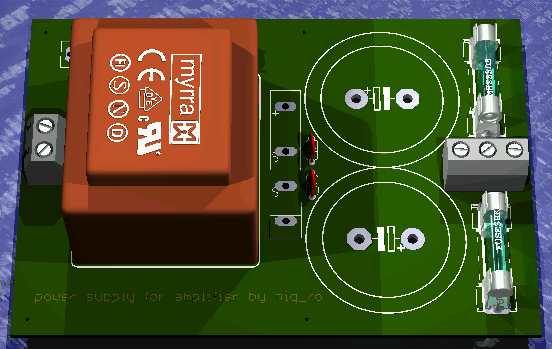

       Pentru a alimenta un amplificator audio care necesita tensiuni simetrice (+/-V) este necesar un montaj, care contine in mare, un transformator (cu 2 secundare identice), o punte redresoare si 2 condensatori de filtraj (cate unul pe ramura)...

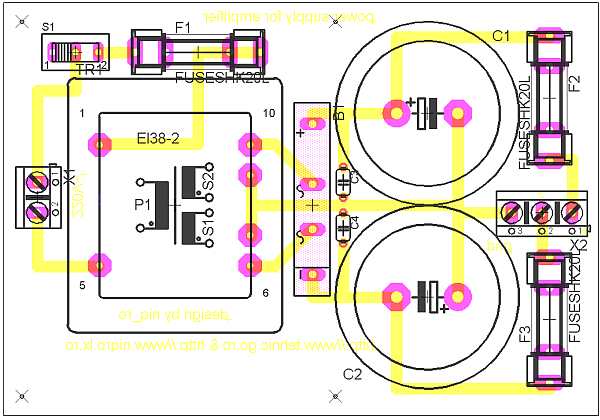

       Cablajul la scara 1:1 (in format pdf) se poate descarca de AICI ?!

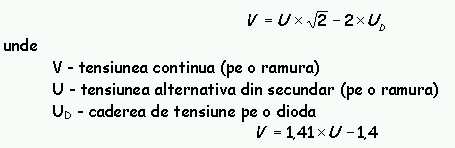

       Pentru a calcuta valorile tensiunilor redresate (in sarcina) cunoscand tensiunile din secundarul transformatorului putem folosi formula aproximativa:

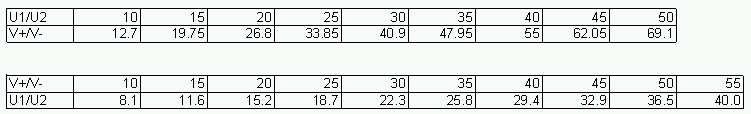

       Valorile vor fi:

       NOTA: Valorile tensiunilor continue (+V, -V) fata de masa (GND) au valori mai mari atunci cand nu exista consumatori, de accea pe fiecare ramura se poate monta cate un LED inseriat cu o rezistenta pentru limitarea curentului...
