articol recuperat si postat pe arduinotehniq.com in 01.2016


* initiere articol in 15.11.2012, Craiova

Placa cu 4 relee pentru Arduino
(.. si nu numai)

       O placa cu 4 relee pentru platforma de dezvoltare ARDUINO sau pentru altele asemanatoare (Raspberry Pi, ARM, AVR, Beagle, Olinuxino, PIC) se poate achizitiona de la distribuitori sau se poate poate realiza cu "forte proprii".

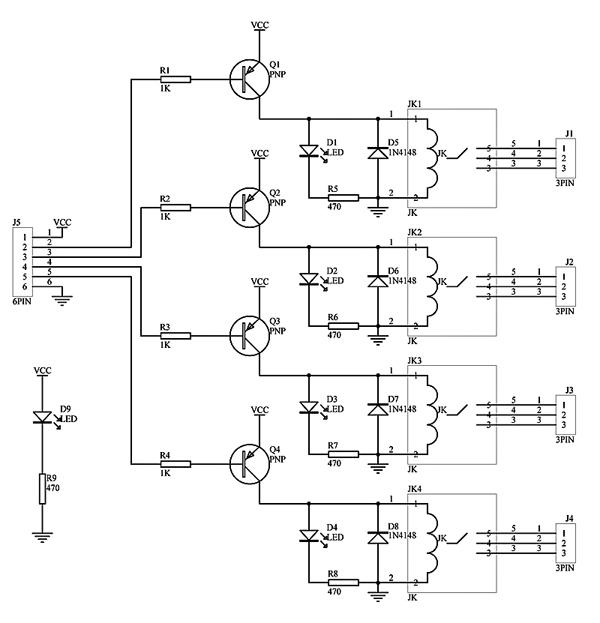

       O varianta este prezentata la YourDuino:

niq_ro niq_ro

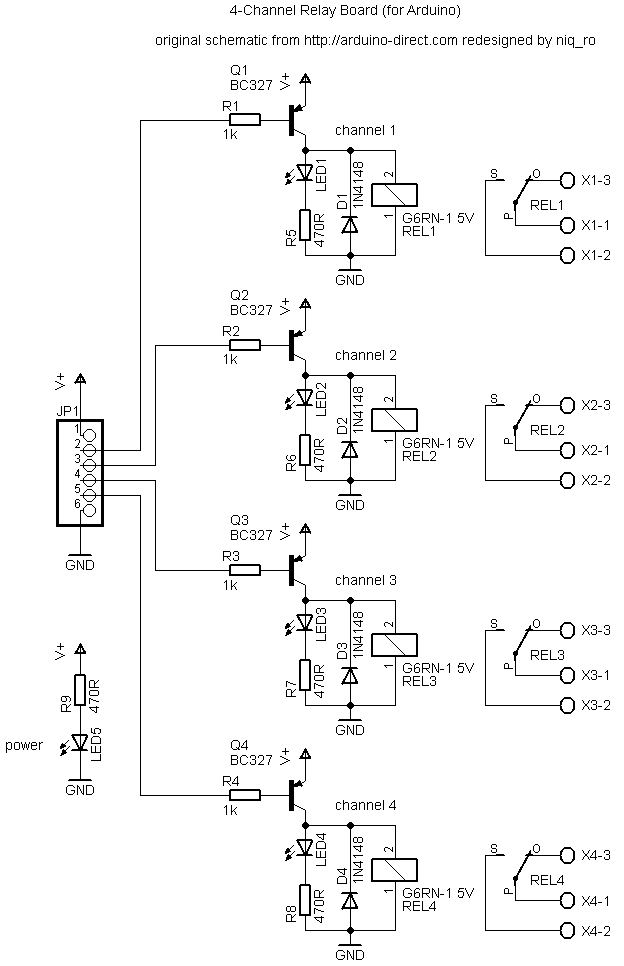

       Cu ajutorul programului EAGLE am redesenat schema pentru a putea realiza o varianta de cablaj.
niq_ro

       Deoarece Arduino sau platforma de dezvoltare poate comanda simultan cele 4 relee, acestea trebuie sa fie cu un consum redus, in acelasi timp contactele trebuie sa reziste la comutarea tensiunii de retea.
       Am ales modelul de releu produs de Omron avand codul G6RN-1 pentru tensiunea bobinei de 5V, curentul consumat de aceasta fiind de 44mA (rezistenta bobinei fiind de 114 ohmi), iar contactele lui pot comanda sarcini la 250Vca si maxim 8A. Deci in cazul cel mai defavorabil, cand toate cele 4 reele sa fi actionate, consumul modulului va fi de cca. 180mA.
niq_ro

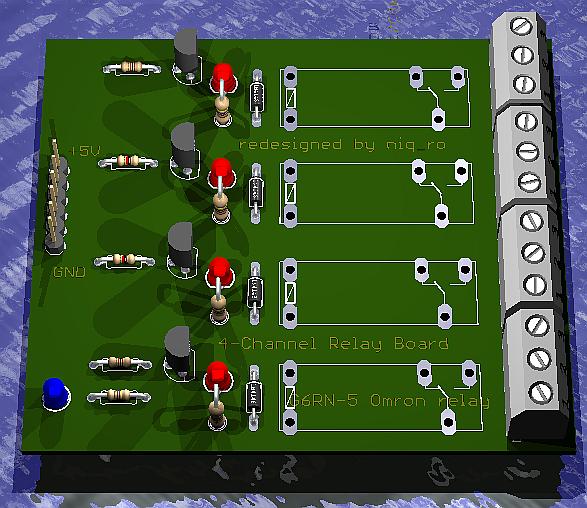

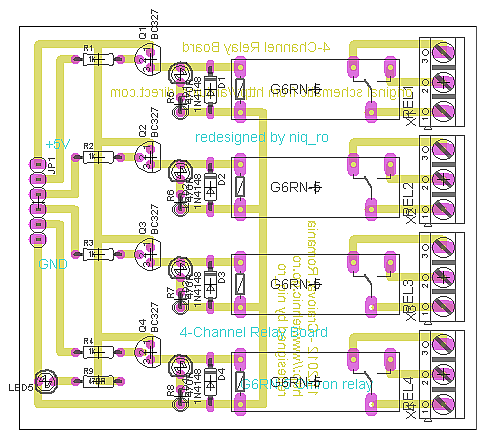

       Revenind la cablaj, o varianta poate fi:
niq_ro niq_ro niq_ro

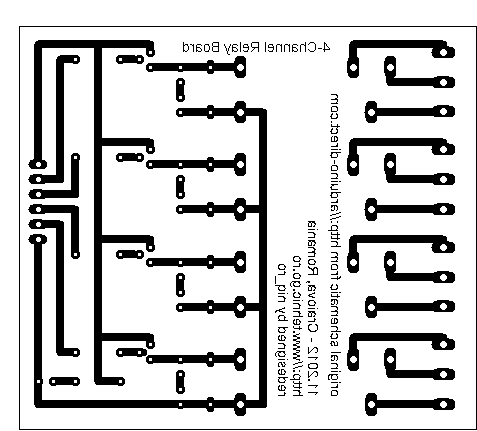

       Pentru a realiza cablajul, va pun la dispozitie cele 2 variante rezultate:
- cablaj pentru metoda clasica care se poate realiza ca in articolul: Cum facem un cablaj
- cablaj pentru "metoda transferului" care se poate realiza ca in articolul: Cum facem un cablaj (II).
       Am realizat si o simulare a functionarii placii cu 4 relee, cu ajutorul programului Livewire, filmuletul numindu-se 4 channel relay board (shield) for Arduino by niq_ro:

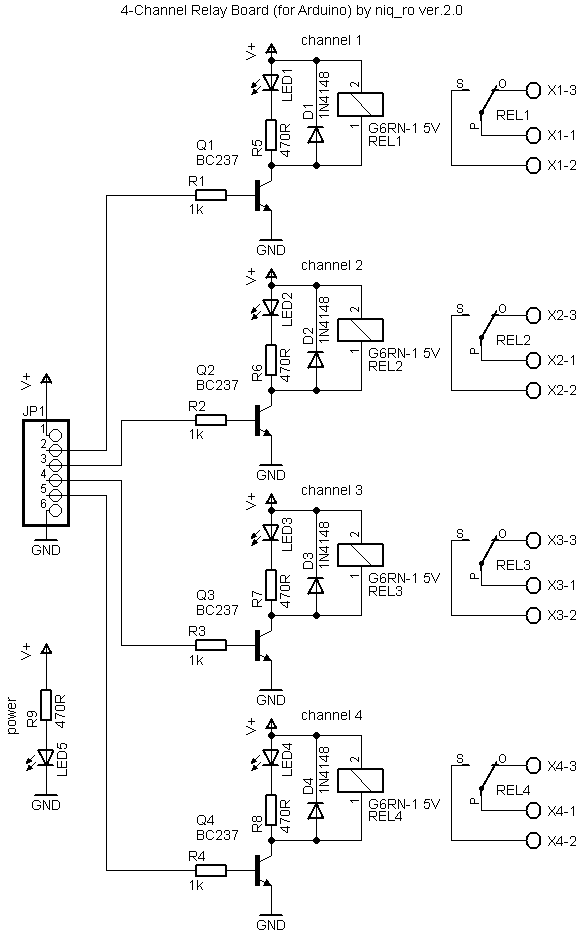

       O varianta care foloseste tranzistori npn in locul celor pnp este urmatoarea:
niq_ro

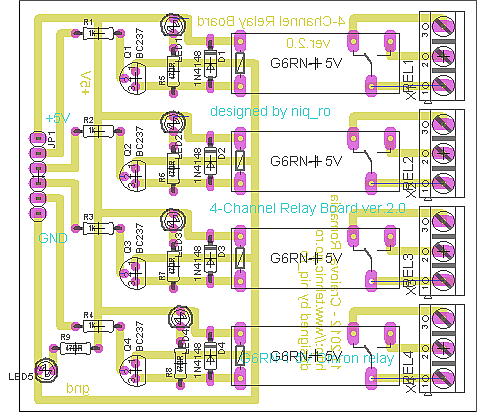

niq_ro niq_ro niq_ro

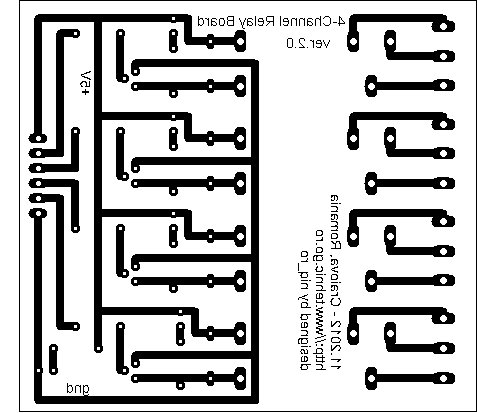

       Pentru a realiza cablajul, va pun la dispozitie cele 2 variante rezultate:
- cablaj pentru metoda clasica care se poate realiza ca in articolul: Cum facem un cablaj
- cablaj pentru "metoda transferului" care se poate realiza ca in articolul: Cum facem un cablaj (II).
       Diferenta majora intre aceste variante este aceea ca la schema initiala comanda este in logica negata (daca la intrarea respectiva nivelul logic e O, releul este actionat, iar cand este in 1 releul este neactionat), pe cand la versiunea 2 cand intrarea respectiva este in 1 logic releul este actionat, iar daca intrarea este in 0 logic releul este neactionat.
       Am realizat si o simulare a functionarii placii cu 4 relee, cu ajutorul programului Livewire, filmuletul numindu-se 4 channel relay board (shield) ver.2.0 for Arduino by niq_ro:
