articol recuperat si postat pe arduinotehniq.com in 01.2016


* initiere articol in 20.11.2012, Craiova

Placa comanda 2 motoare pentru platforma de dezvoltare Arduino

       O placa ARDUMOTO pentru comanda 2 motoare de curent continuu pentru platforma de dezvoltare ARDUINO sau pentru altele asemanatoare (Raspberry Pi, ARM, AVR, Beagle, Olinuxino, PIC) se poate achizitiona de la distribuitori sau se poate poate realiza cu "forte proprii".

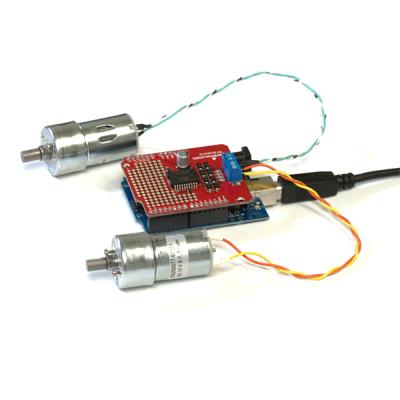

       O varianta este prezentata la Sparkfun:

niq_ro niq_ro

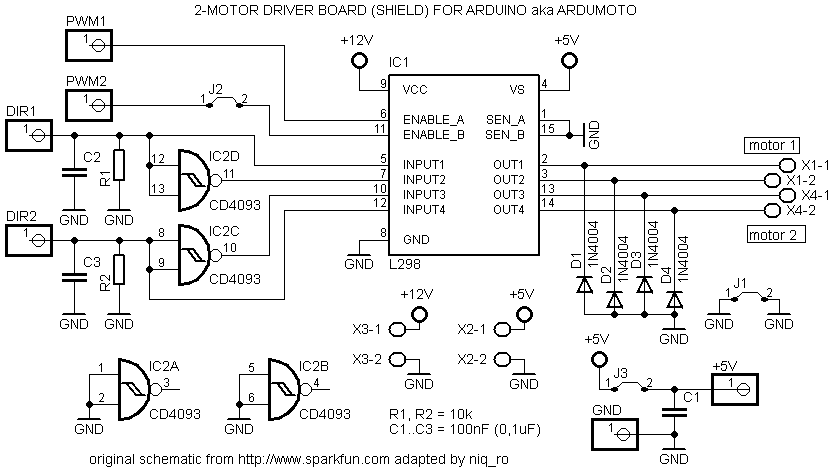

       Cu ajutorul programului EAGLE am redesenat schema pentru a putea realiza o varianta de cablaj cu capsula clasica (Multiwat15) pentru L298. in locul celei PowerSO20:
niq_ro

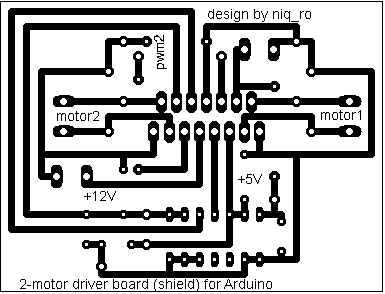

       O varianta de cablaj poate fi:
niq_ro niq_ro niq_ro

       Pentru a realiza cablajul, va pun la dispozitie cele 2 variante rezultate:
- cablaj pentru metoda clasica care se poate realiza ca in articolul: Cum facem un cablaj
- cablaj pentru "metoda transferului" care se poate realiza ca in articolul: Cum facem un cablaj (II).
