Inlocuirea beculetului de la pistolul de lipit
cu 2 LED-uri albe


* initiere articol in 26.06.2012, Craiova

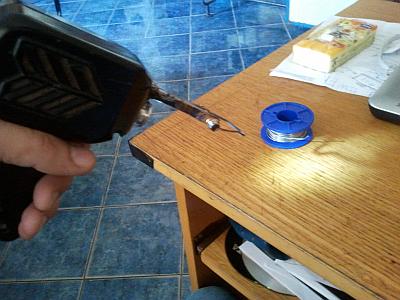

       Din neatentie, am ramas fara beculetul care lumineaza zona de lucru a pistolului de lipit:

niq_ro niq_ro

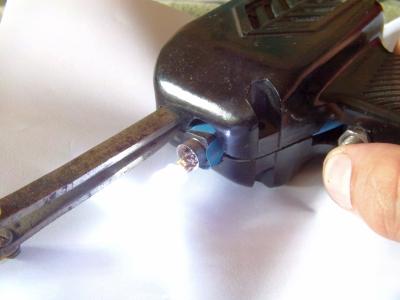

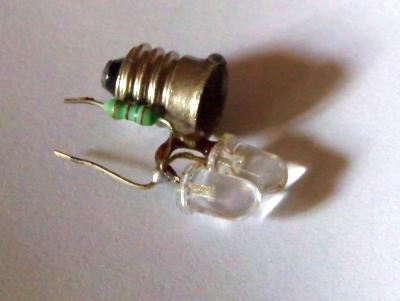

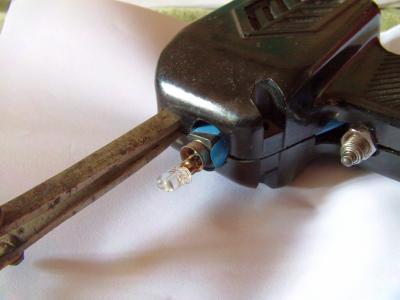

       Beculetul original avea tensiunea nominala de 6,3V si era alimentat dintr-o infasurare secundara separata, deci cu tensiune alternativa. M-am inspirat de la un prieten (Narcis), care are un led alb de 10mm in loc de beculet... nu am gasit prin casa decat de 5mm (de la brichete) asa ca am montat 2 in antiparalel (cate unul pentru fiecare alternanta) inseriate cu o rezistenta de 270 ohmi.
niq_ro niq_ro niq_ro niq_ro niq_ro niq_ro niq_ro

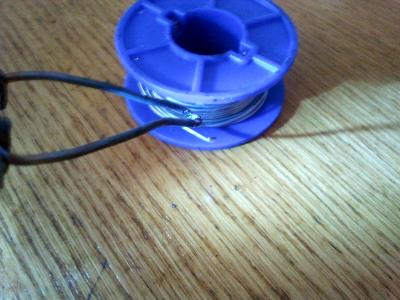

       Dupa ce am lucrat cu pistolul, am constatat ca led-urile sunt subalimentate, asa ca am pus in loc de rezistenta de 270 de ohmi una de 39 de ohmi si e ok, schema fiind:
niq_ro

   A realizat si un filmulet cu functionarea !



* completare articol in 29.10.2012, Craiova
       Cristi si-a construit si el un beculet cu 2 LED-uri si o rezistenta de 100 ohmi:

niq_ro niq_ro


* completare articol in 07.11.2012, Craiova
       Un foarte bun prieten, Florin (ntz), si-a construit si el un beculet cu un LED inseriat cu o rezistenta de 100 ohmi, punand si o punte redresoare fara condensator de filtraj, dar a folosit o "oglinda de lanterna":

niq_ro niq_ro niq_ro niq_ro
