Charger China

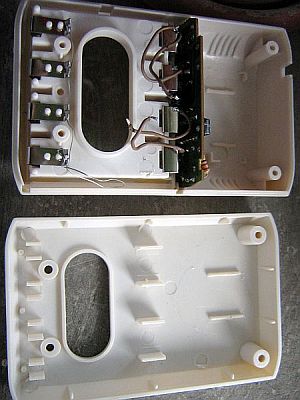

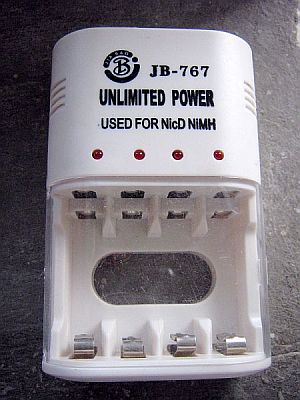

   Am achizitionat la pretul de 12lei, datorita carcasei, un incarcator chinezesc; pe cutie era prezentat modul de functionare: incarcare la curent constant pana se ajunge la tensiunea nominala - indicare cu LED rosu aprins pentru fiecare acumulator, apoi incarcare cu un curent rezidual, indicat prin aprinderea cu intermitenta a LED-ului corespunzator...

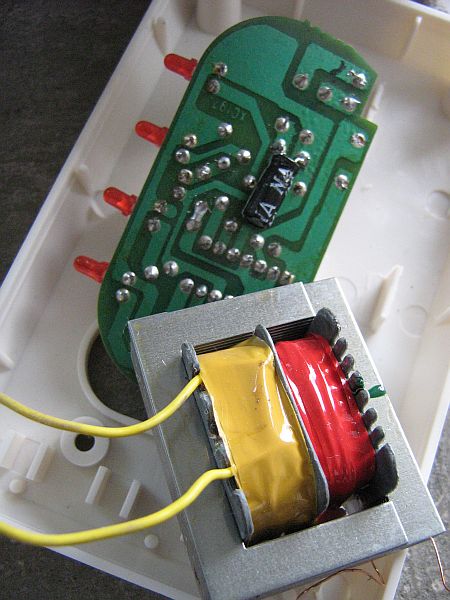

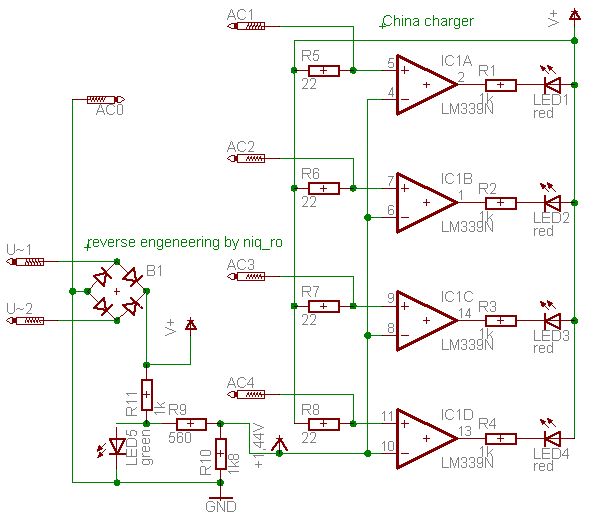

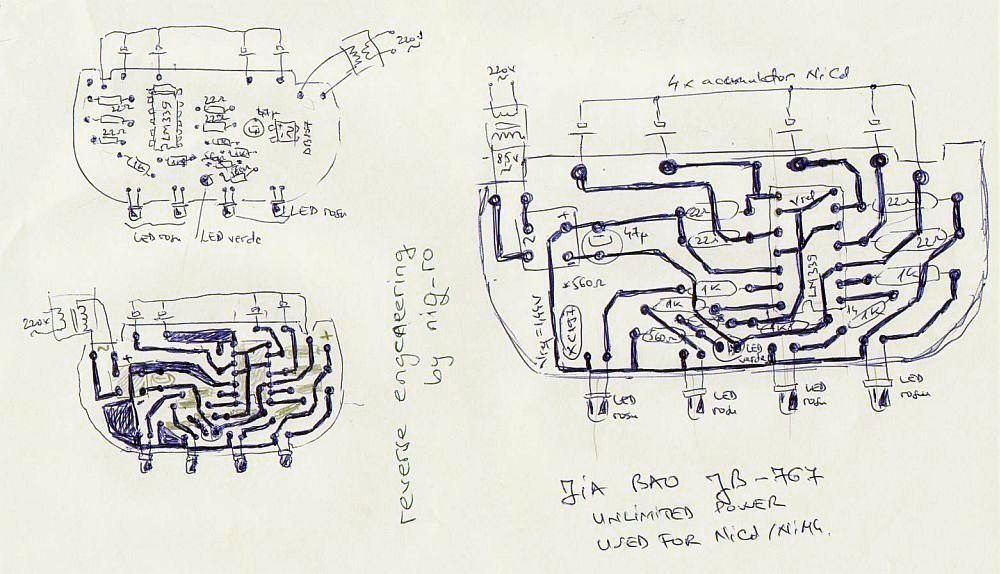

   Bineinteles, ca pe afara e vopsit gardul si-nauntru' leopardu'... pentru ca, indicatia este respecta cat de cat, dar incarcarea e permanenta...contare in urma masuratorilor si unui releveu (reverse engeneering)...

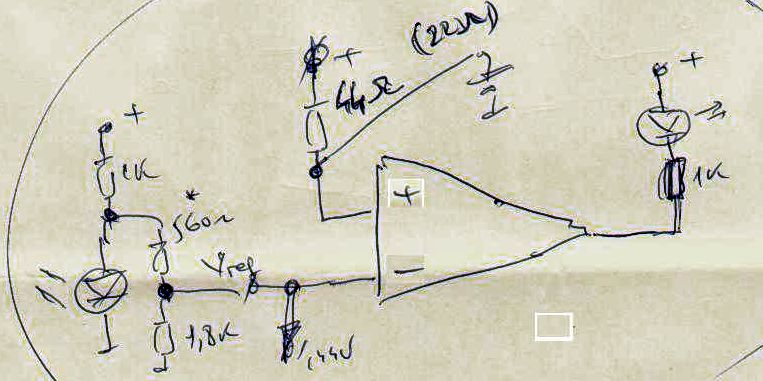

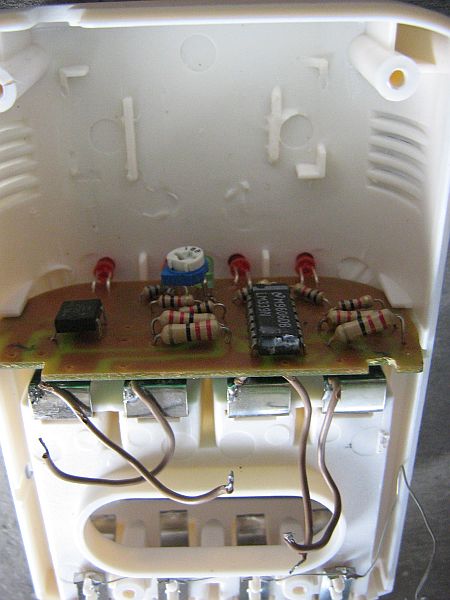

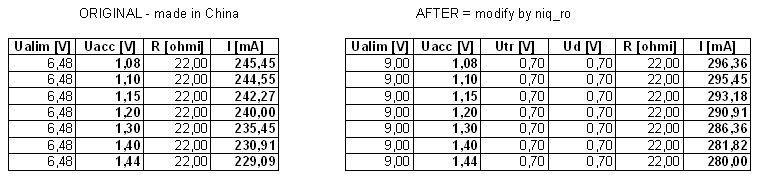

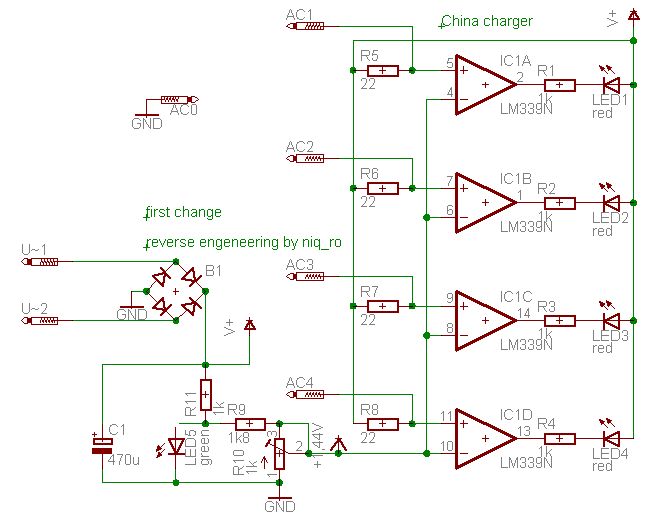

  Din analiza detaliata a schemei, am constatat ca se foloseste o tensiune pulsatorie, doar redresata (nefiltrata), iar tensiunea de referinta era 1,352V asa ca pentru inceput am montat un condensator electrolitic de 470uF astfel incat am obtinut o tensiune continua de 9,42V, am modificat partea de divizor rezistiv care asigura tensiunea de referinta astfel: am schimbat rezistenta de 560 ohmi cu cea de 1k8, iar in locul celei de 1k8 am pus un semireglabil de 1k...si am reglat tensiunea de referinta la 1,44V...

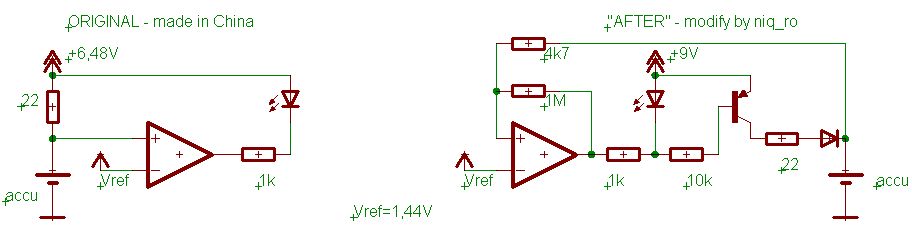

   Pentru a realiza un incarcator automat se pot face urmatorele modificari:

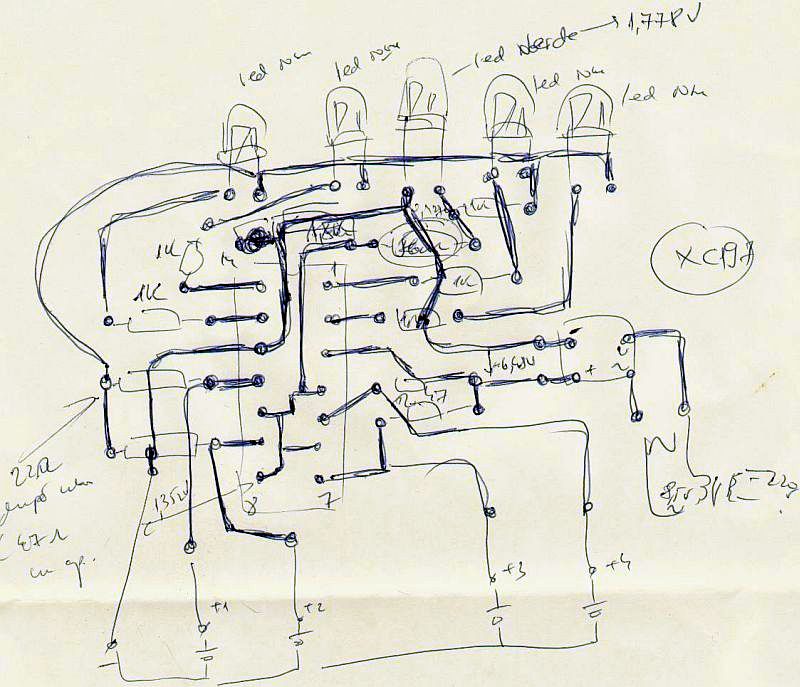

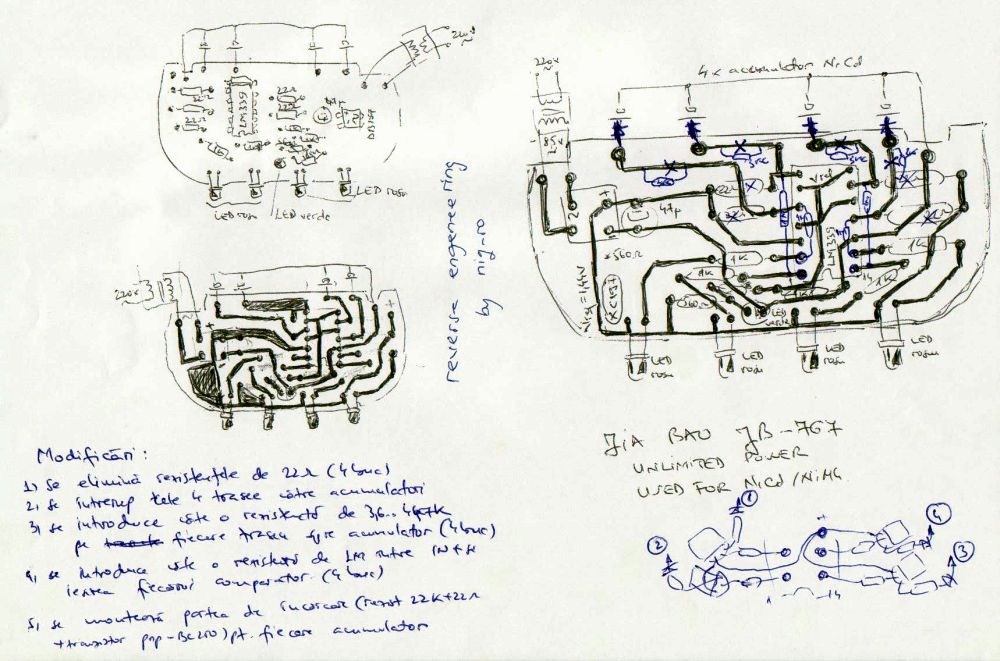

  Am realizat un releveu mai aproape de adevar, repspectiv modificarea ce se va face, pe cablajul/montajul existent:
