Defazor/driver audio


Pentru a mari puterea unui amplificator, putem conecta cele 2 amplificatoare finale in punte...

O schema simpla a unui defazor este:

Redesenata in EAGLE:

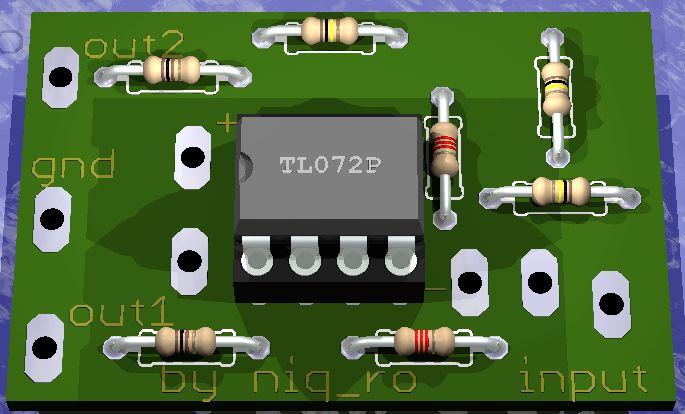

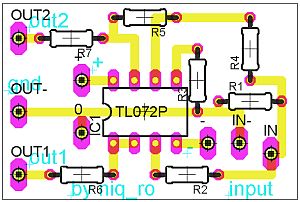

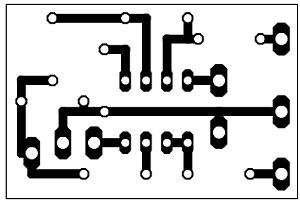

O varianta de montaj, respectiv cablaj poate fi:

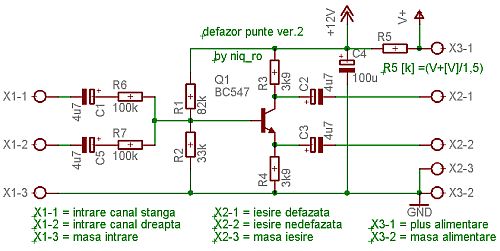

Deoarece modulul se preteaza pentru sisteme de centru/subwoofer ii putem adauga mic mixer pasiv, ceva in genul schemei prezentate la http://www.aaroncake.net/circuits/mixer1.asp si va rezulta schema:

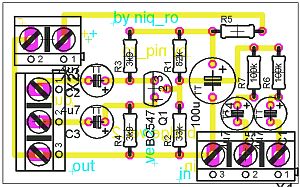

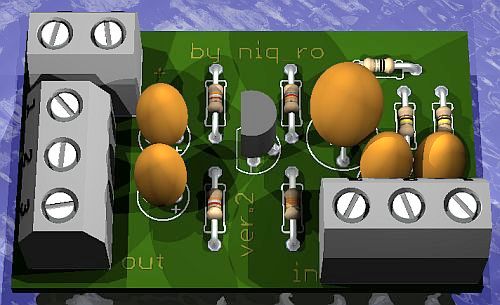

O varianta de montaj, respectiv cablaj poate fi:


La adresa http://sound.westhost.com/project14.htm gasim articolul "Bridging Adapter For Power Amplifiers" scris de Rod Elliott - ESP (Original Design / Basic Principles)

..sunt prezentate si calcule pentru a demonstra matematic dublarea puterii...

In mod normal, un amplificator are sarcina (difuzorul/boxa) conectata la masa... un amplificator de 50W si sarcina de 8 ohm are pe iesire 20Vrms:

    P=V2/R=202/8=400/8=50W

Daca conectam 2 amplificatoare, cu semnale defazate la 180 de grade...

    P=V2/R=402/8=1600/8=200W
rezulta o multiplicare cu 4 a puterii, de aceea se recomanda o sarcina cu valoare dubla a impedantei
    P=V2/R=402/16=1600/16=100W

..identic este pentru sarcini de 4 ohm :-) adica la montajul in punte, se recomanda, folosirea unei sarcini duble, adica de 8 ohm.

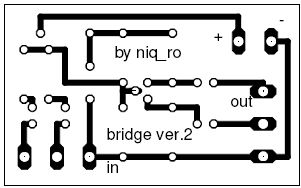

O varianta de cablaj a driver-ului:
