Lanterna "made in China"

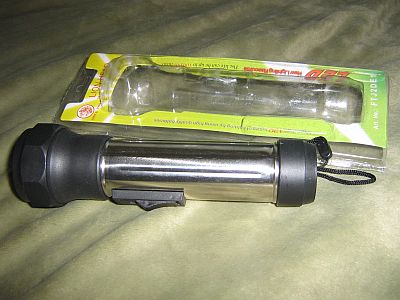

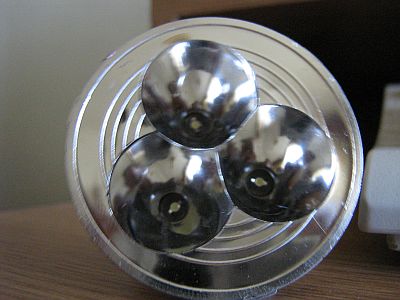

O lanterna chinezeasca, care are 3 LED-uri albe si se alimenteaza de la 2 baterii AA (fostul cod R6):

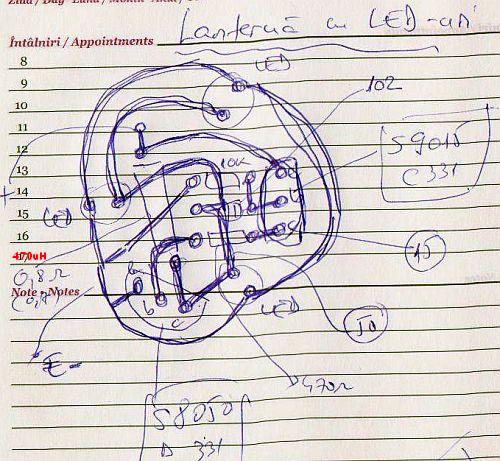

(releveul complet)
Dupa cum se observa, cele 3 LED-uri sunt in paralel si sunt alimentate in impulsuri, deoarece tensiunea lor nominala este de 3,6V mai mare ca cea de alimentare... la primele teste, alimentand montajul cu 3,2V am masurat un consum de 170mA...
Pentru a fi mai sigur "ce se intampla" am folosit un osciloscop pentru a vedea forma de unda si un alimentator profesional:

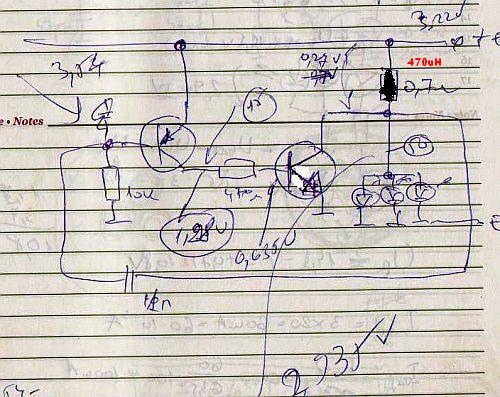

Schema redesenata:
