Desi se gasesc aparate de masura in diferite configuratii ale domeniilor de masura, un pasionat de electronica poate sa-si construiasca unul, pentru un scop anume...

    Voltmetre cu: ICL7106/7107, ICL7116, ICL7126, TC811, carora li se pot monta adaptoare pentru masurare capacitati (condensatoare) de la 10nF la 10.000uF sau masurare temperaturi

.

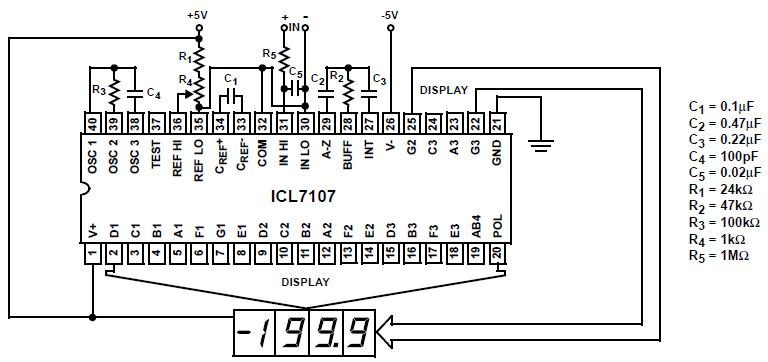

     Schema uzuala pentru a realiza un voltmetru cu cap de scala de 200mV utilizand integratul ICL7107 este:

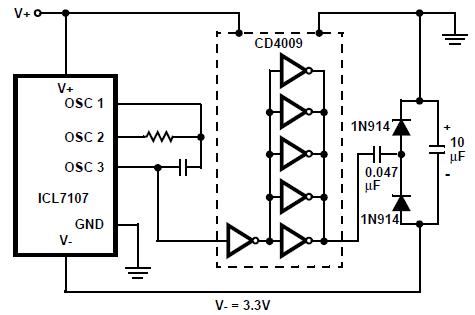

     Deoarece consumul pe ramura negativa este foarte mic, producatorul propune o solutie, care este utilizata in practica:

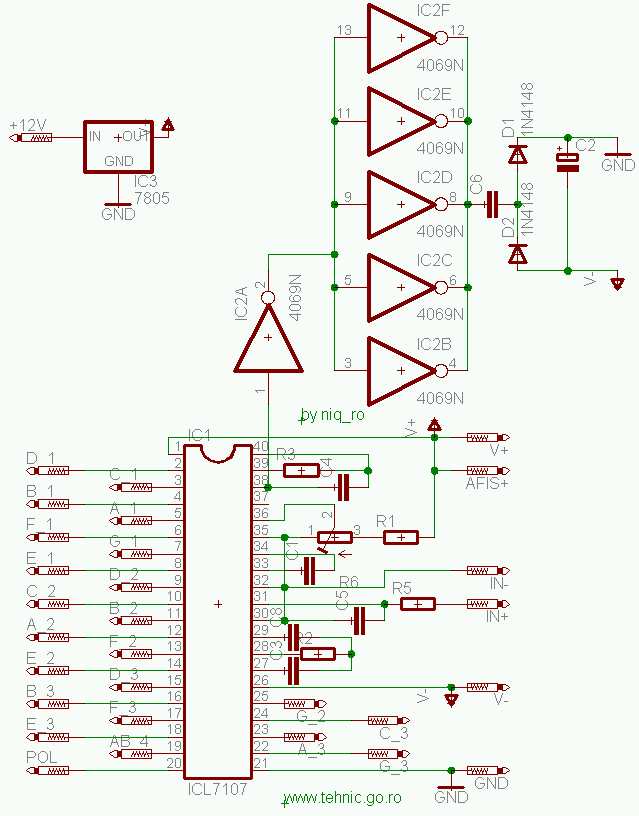

     Un voltmetru cu o singura alimentare (tensiunea negativa este obtinuta cu ajutorul unei "surse", care are semnalul de ceas generat chiar de 7107):

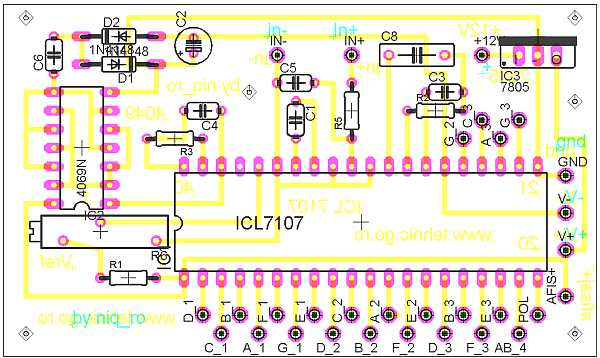

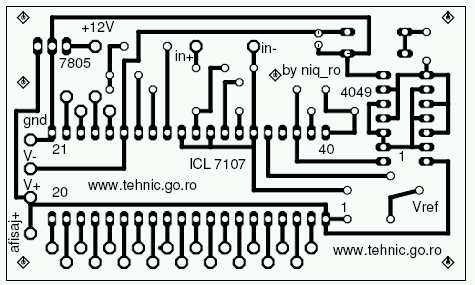

     Cablajul la scara 1:1 se poate descarca de AICI.

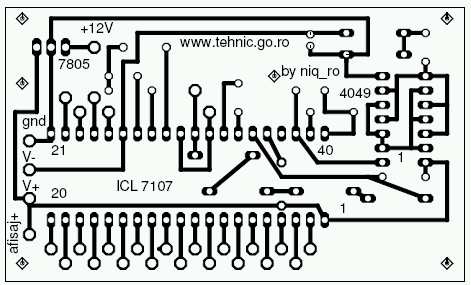

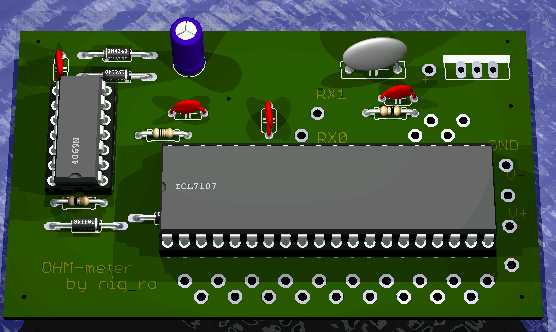

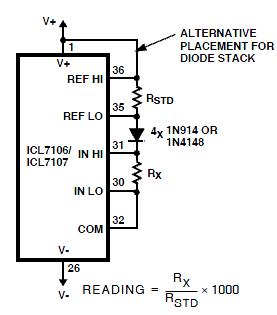

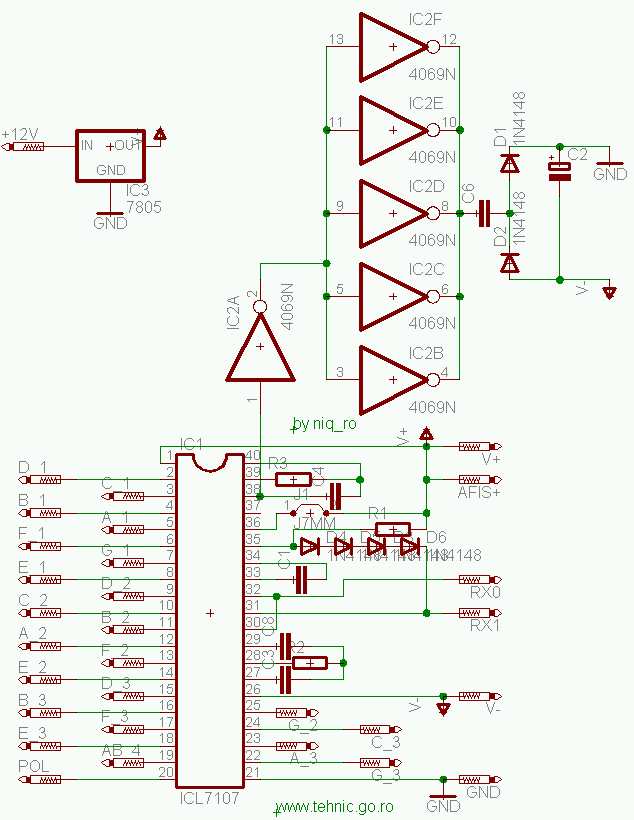

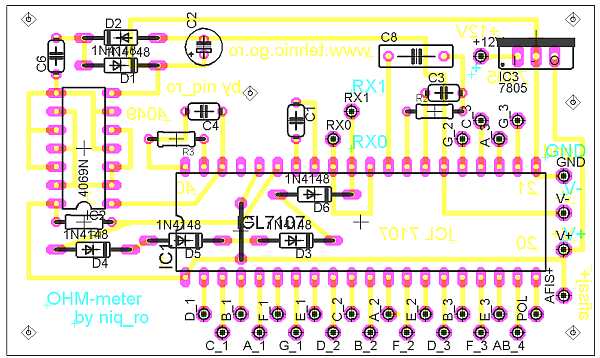

     Un aparat de masura pentru rezistente (conform datasheet-ului) se potare realiza astfel:
