Desi pe net am gasit un material foarte bun (scris de dl. Emil Matei - http://www.emil.matei.ro/mms.php) despre modul de legare al unui motor monofazat pentru a functiona in ambele sensuri, prezint si eu o schema, care se gaseste intr-un electropalan cu cablu, made in China:

     Schema a fost "recostruita" de colegul meu, Gigi, deoarece la o interventie de inlocuire a unui buton, s-a intervenit in schema originala.

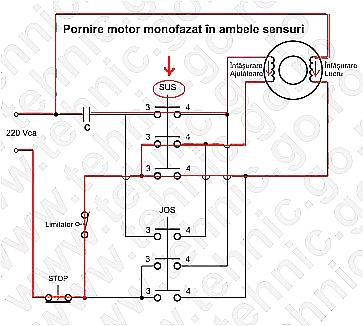

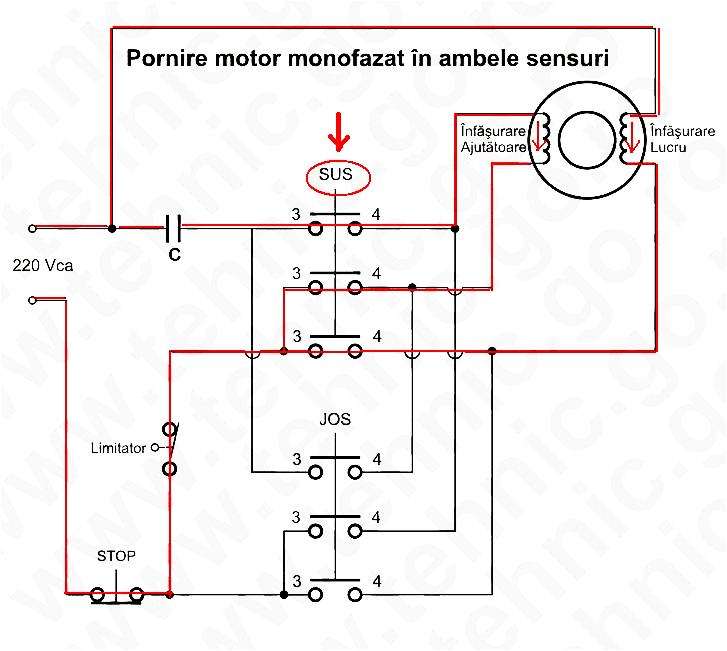

     Daca se apasa butonul fara retinere SUS, circuitul este urmatorul

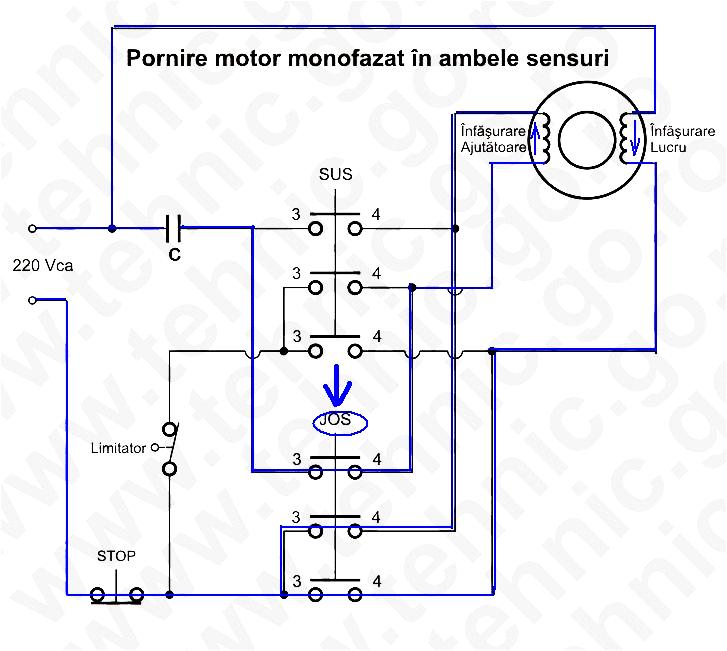

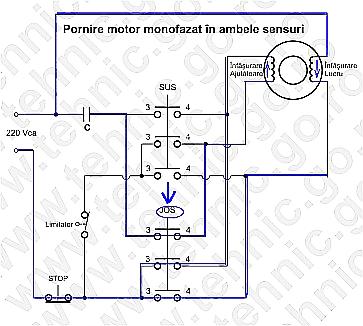

     Daca se apasa butonul fara retinere JOS, circuitul este urmatorul
