Lampa de veghe cu senzor de lumina
- partea intai -

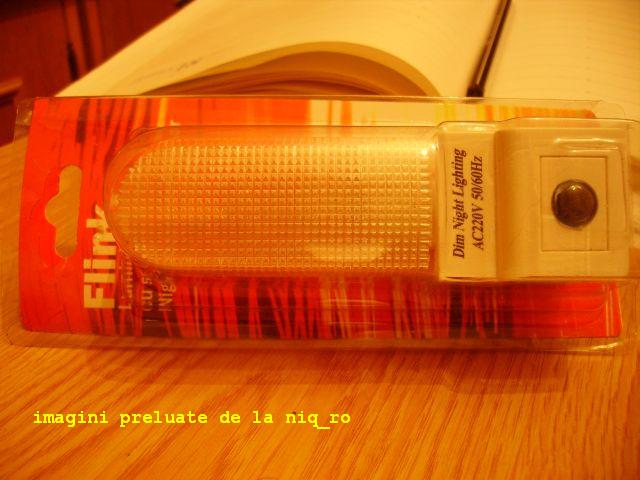

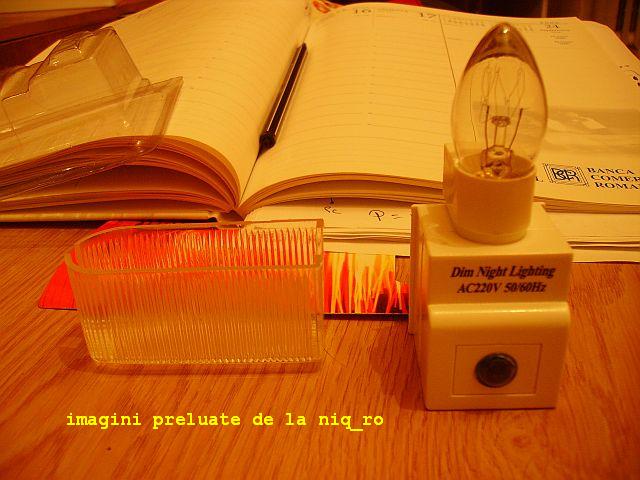

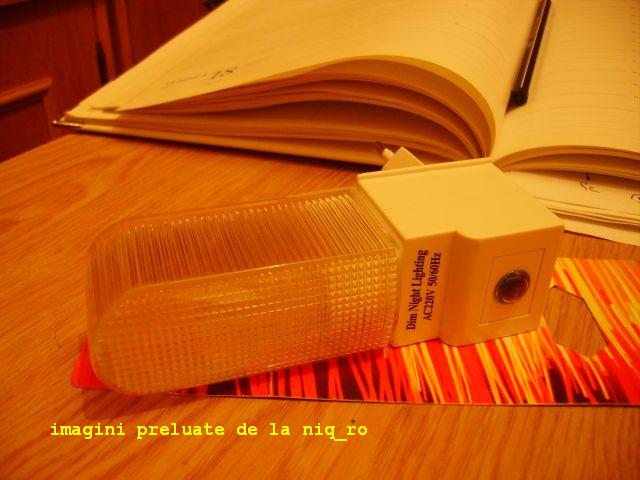

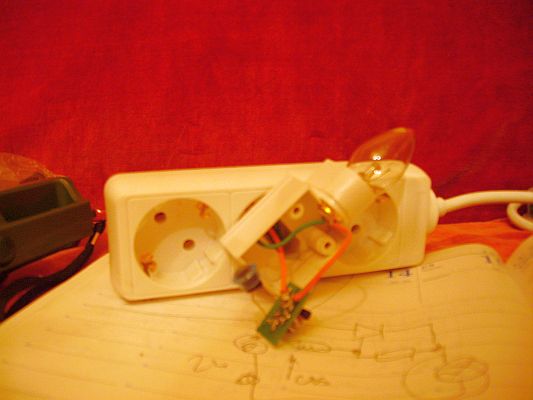

O mica lampita care se aprinde la lasarea intunericului:

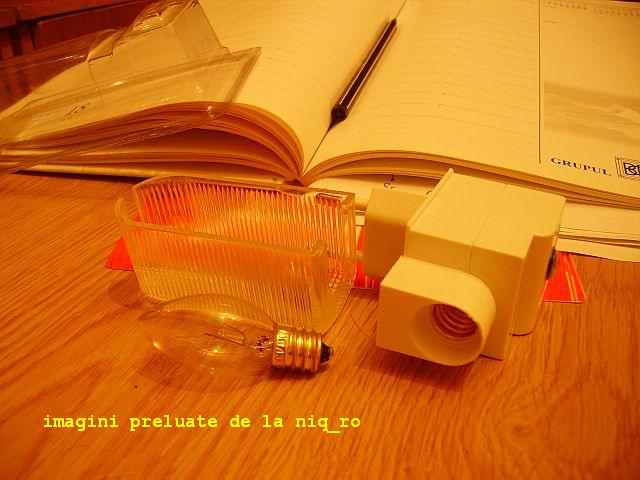

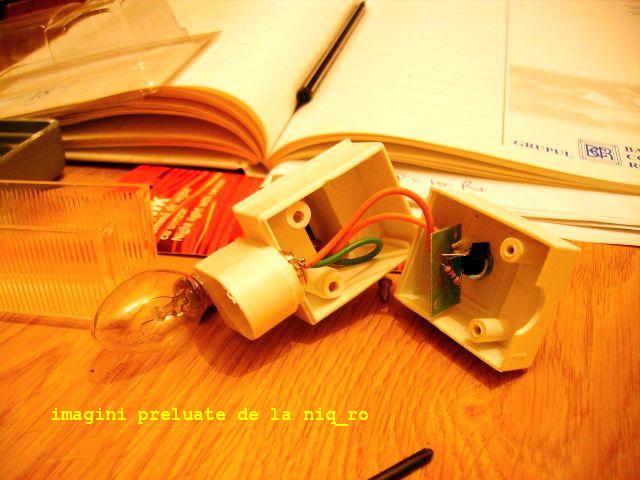

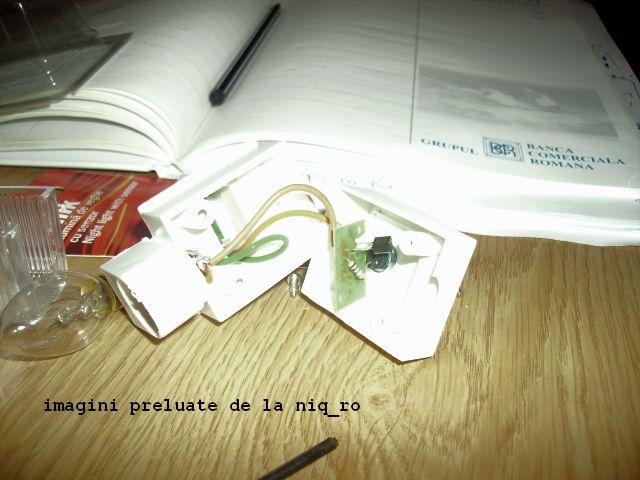

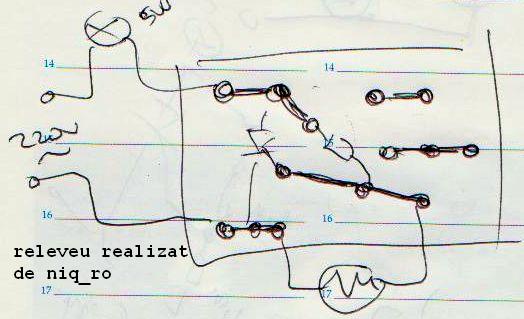

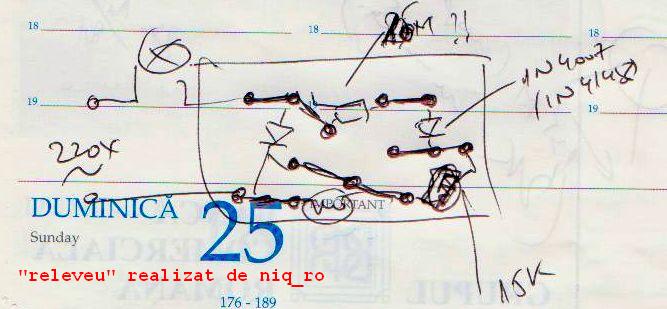

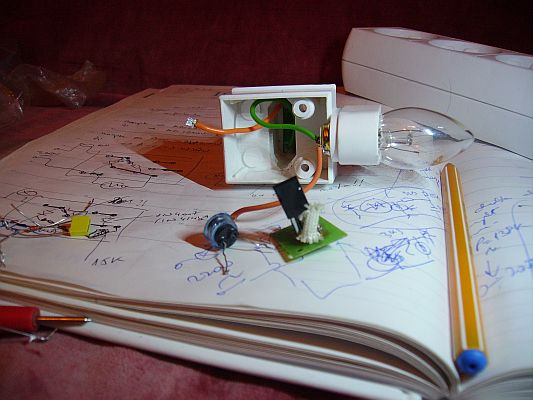

Am reusit un releveu, la cele 3 piese componente:

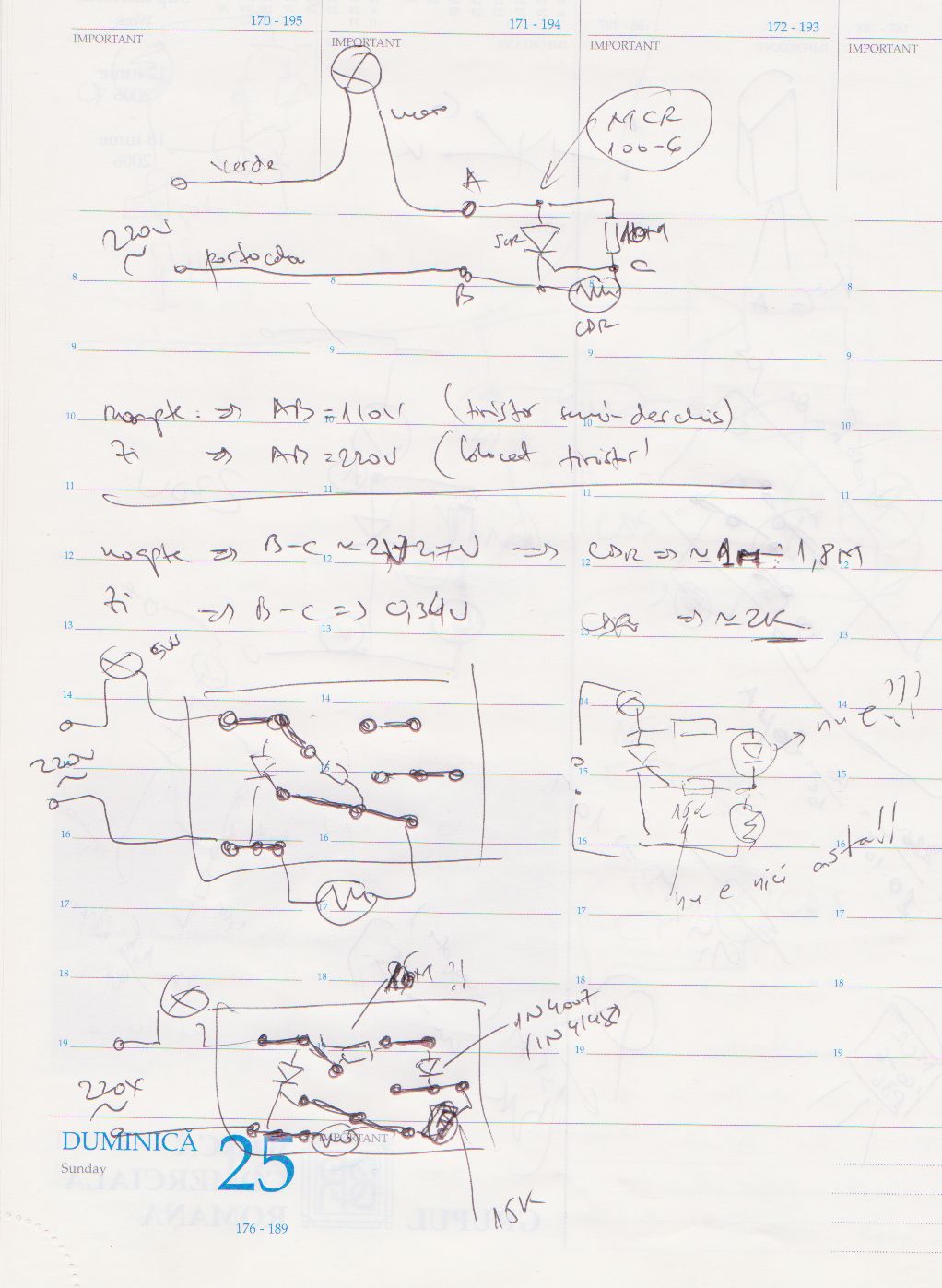

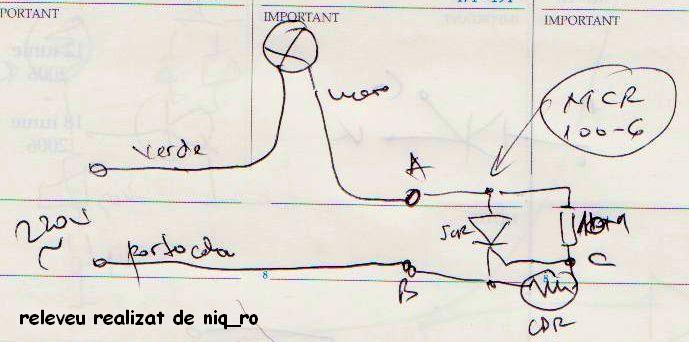

(releveul complet cu masuratori)

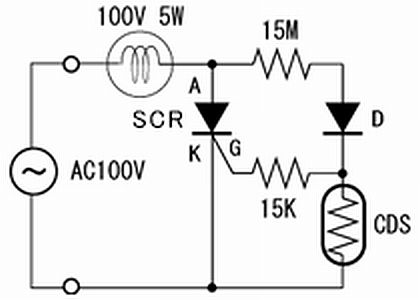

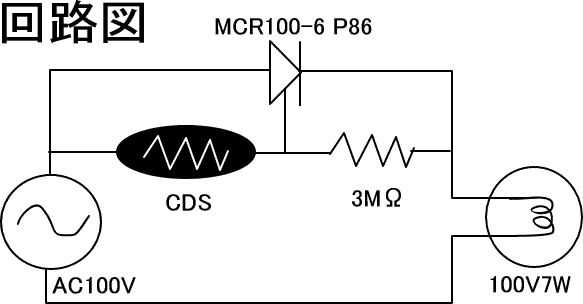

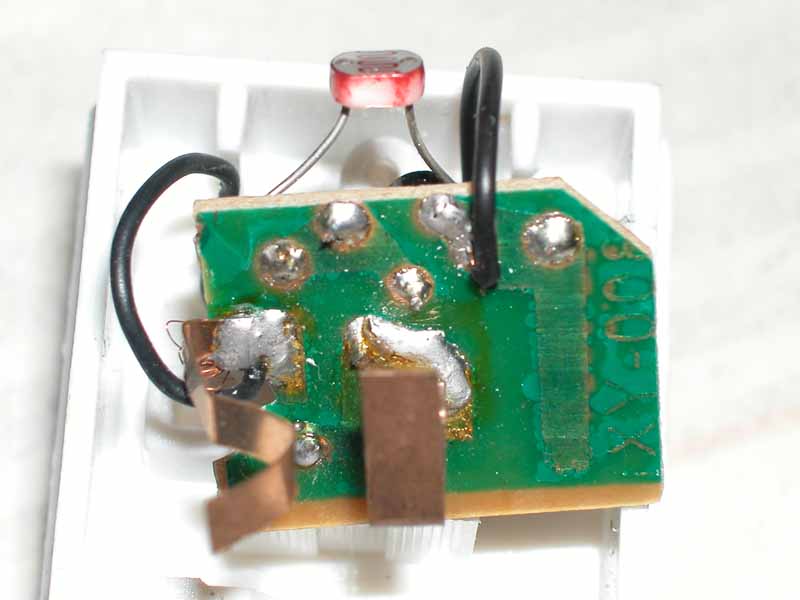

Tot rascolind net-ul am dat de un site japonez cu relevee (reverse engeenering)
unde-i prezentata lampita (pentru 100V, da'-i la fel):
Schema asta minimala, se mai gaseste (alt site japonez)in varianta urmatoare (cablajul era proiectat pentru ea):
Din pacate, a "picat" proba de 72 de ore... in prima noapte becul a fost aprins, pe zi becul a fost stins, noaptea urmatoare becul a fost aprins, iar a 2-a zi a ramas aprins...
Din multitudinea de piese, s-a defectat tiristorul, asa ca pentru inceput am "plantat" piesele, de care ziceam eu ca lipsesc, adica o dioda 1N4007, rezistenta de 15k din poarta tiristorului, nu ma gasit un tiristor asa sensibil asa ca am incercat cu un BT134 de 4A, dar becul a ramas stins.

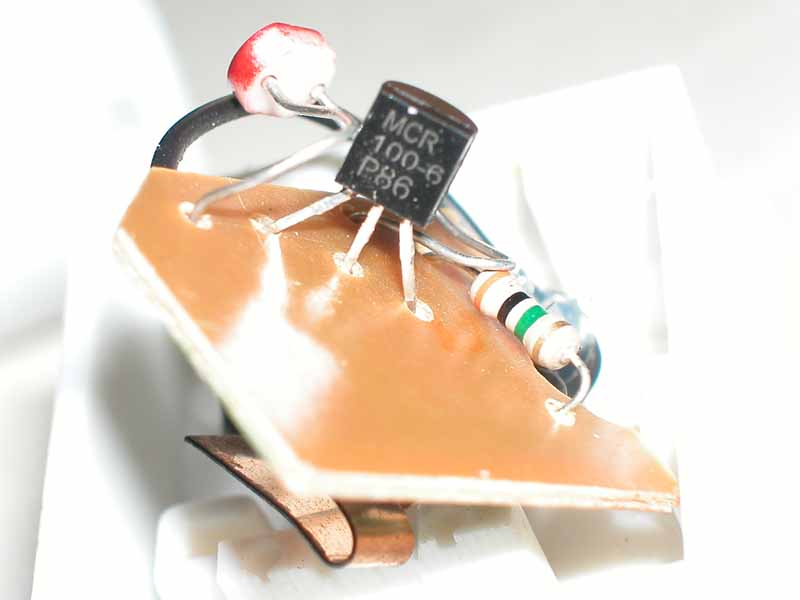

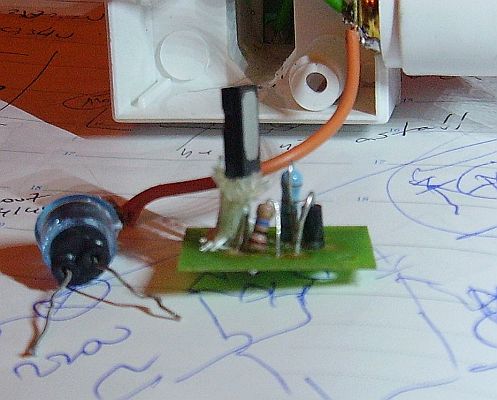

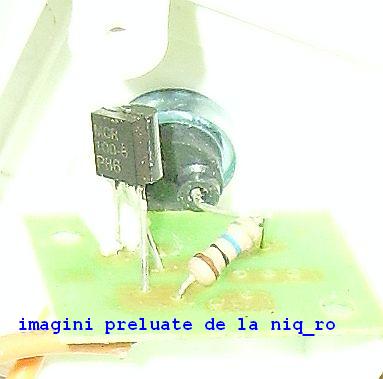

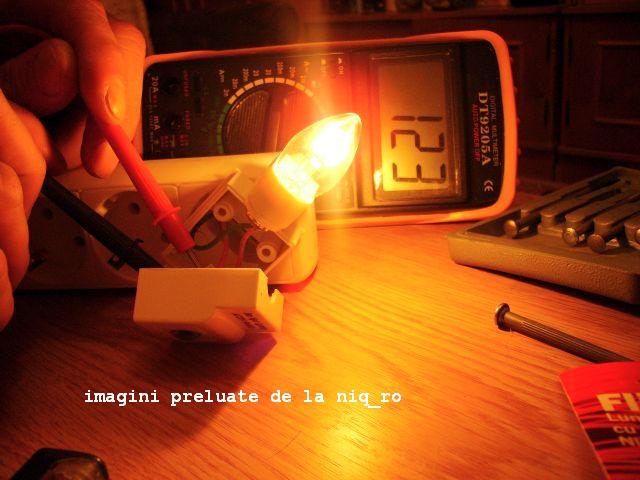

Am pus un tiristor nou, model MCR100-6 P86 si a "reinviat:
Am mai cautat pe net si am ajuns la o schema derivata din variatorul de tensiune, care se foloseste la reglajul intensitatii unui bec (schema este la
http://www.sonelec-musique.com/electronique_realisations_interrupteur_crepusculaire_002.html:
...ceva mult mai simplu, ce seamna cu cea chinezeasca, se gaseste la
http://www.sonelec-musique.com/electronique_realisations_interrupteur_crepusculaire_004.html:
Pe un
site spaniol am gasit ceva asemanator:

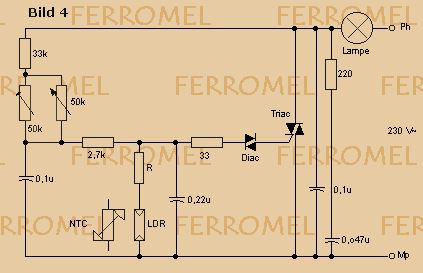

Pe un
site german:

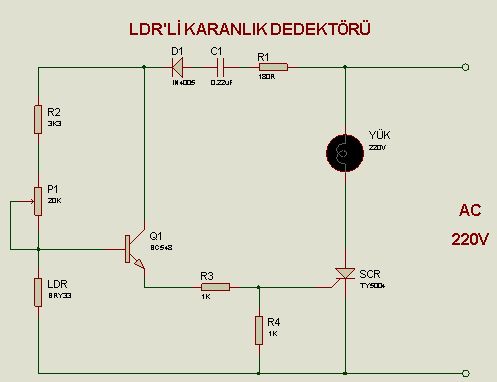

Pe un
forum turcesc am depsitat o altfel de schema:
Deoarece eram la stadiul de testare al unui variator de tensiune pentru comanda unui bec (vezi
http://www.niqro.3x.ro/variator/variator.htm
), m-am ghidat din schemele anterioare:

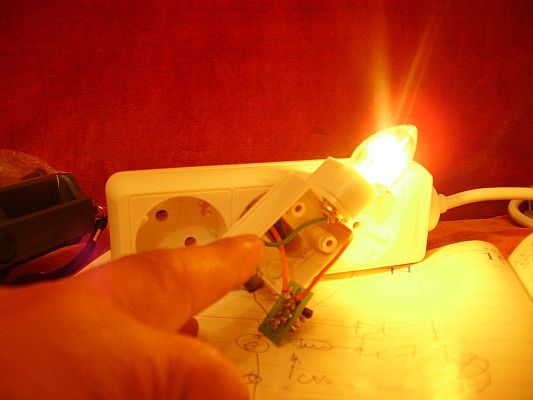

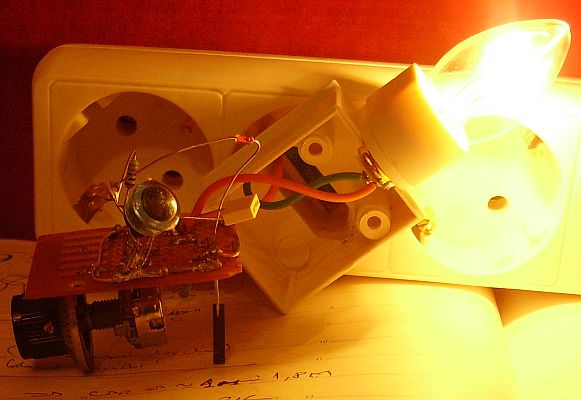

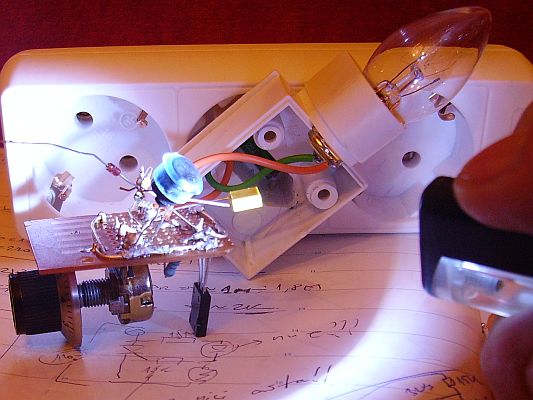

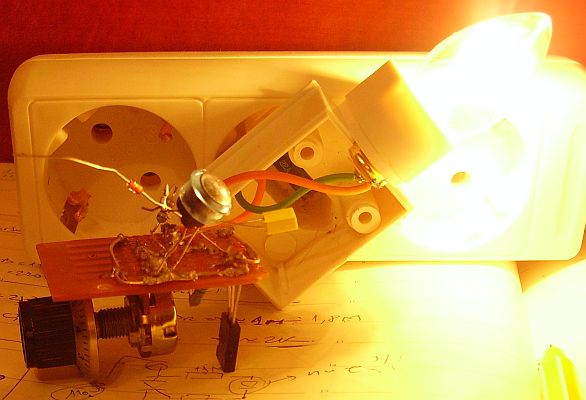

si am facut cateva teste...

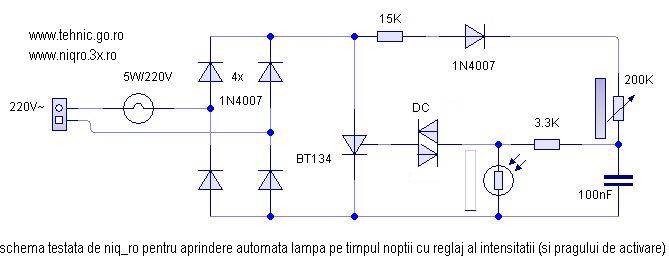

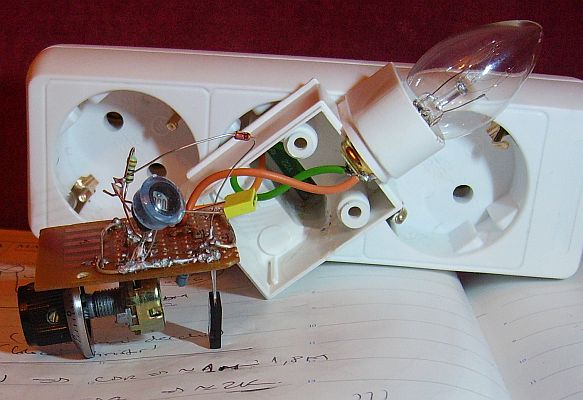

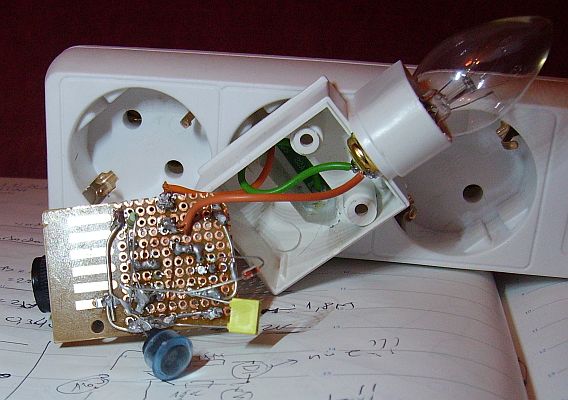

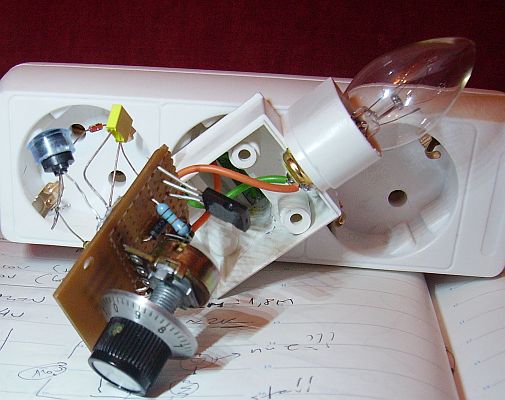

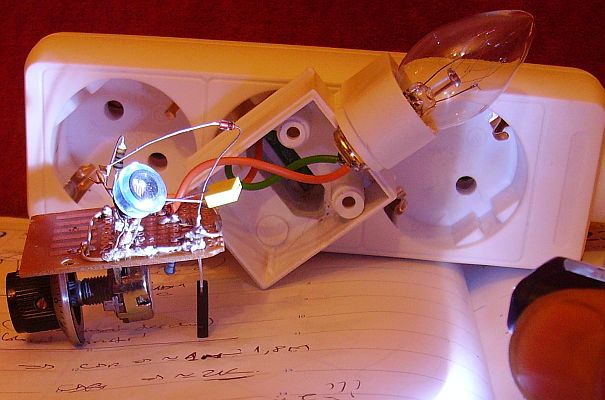

Schema montajului (sau "paienjenisului" de piese) pe care l-am testat este:
Articolul are si
continuare!!!
