Receptor IR
pentru receptia unor comenzi de la o clasica "telecomanda TV"
initiere articol in 27.03.2012
Gabi mi-a solicitat
un cablaj pentru o schema de receptor de infrarosii, care poate
primi comenzi de la o clasica "telecomanda de televizor" si
comanda un releu. Schema se gaseste din ce in ce mai des pe net,
dar fara o prezentare a vreunei versiuni de cablaj, ceea ce
dezarmeaza, mai ales pe incepatori.
Schema primita este asemanatoare sau inspirata de cea prezentata
pe site-ul
ELECTRONICS LAB si anume in articolul
Infrared Toggle Switch for Home Appliances.

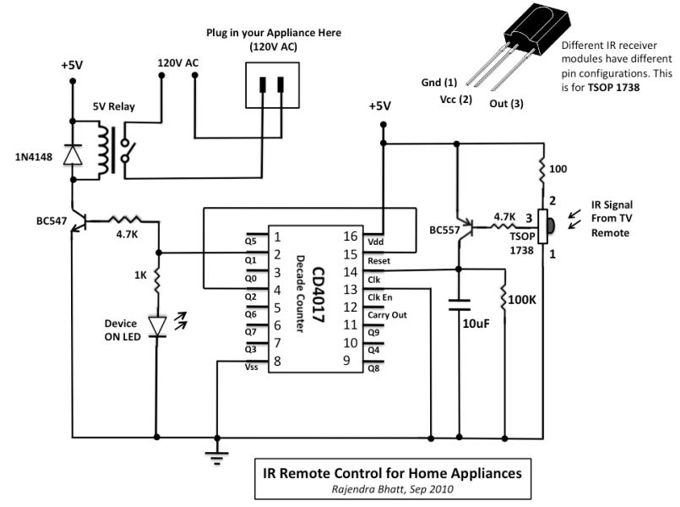

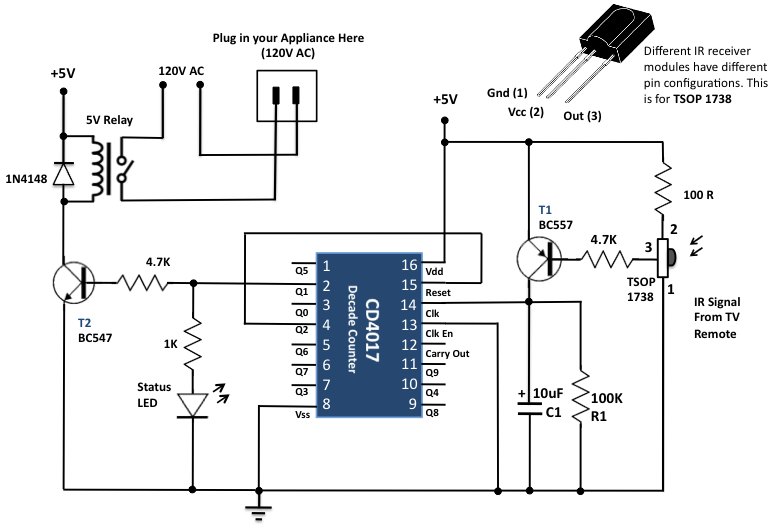

care la randul ei este identica cu cea de la
MAKE CIRCUITS:

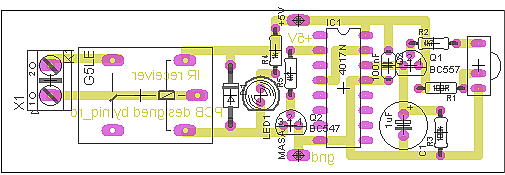

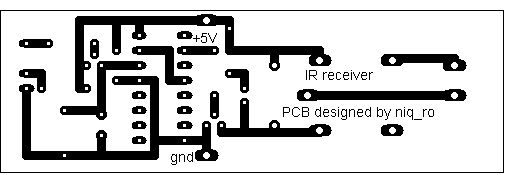

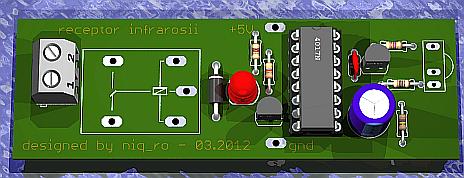

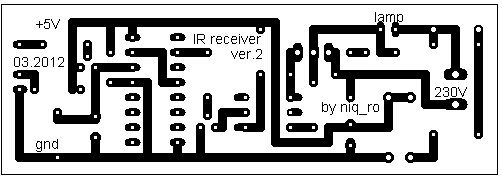

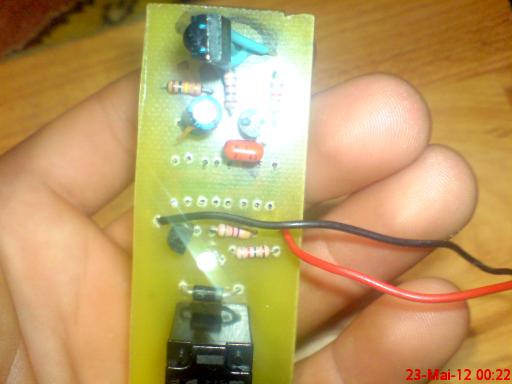

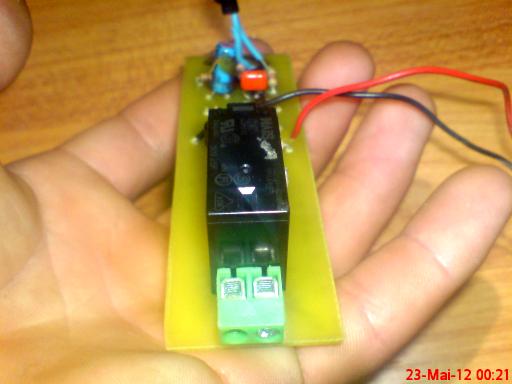

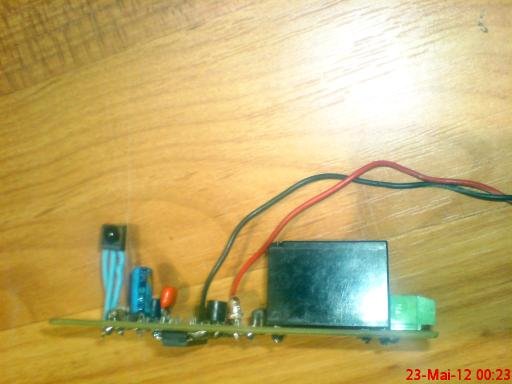

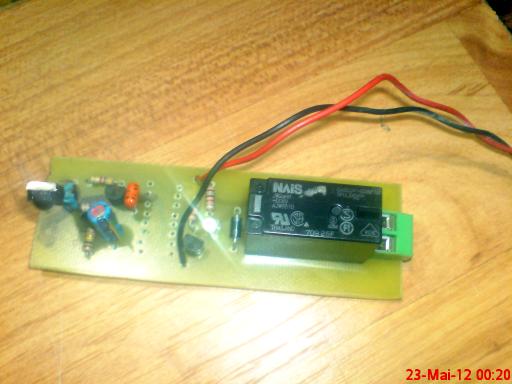

Pentru a desena rapid un cablaj am folosit programul dedicat
Eagle.

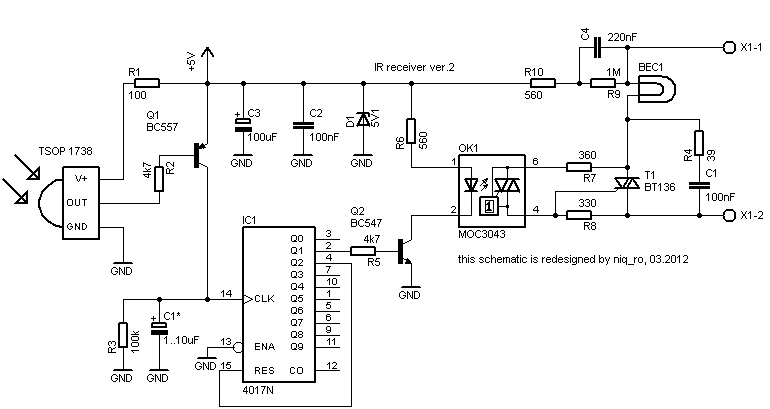

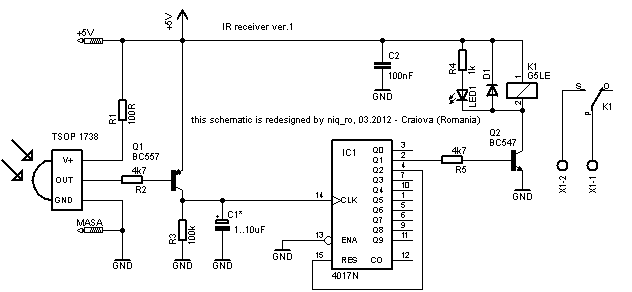

Schema este asemanatoare celor prezentate anterior, diferind modul
de conectare al LED-ului. Ea se bazeaza pe un senzor de infrarosu
(TSOP1738) si pe "clasicul CMOS 4017" (o schema asemanatoare am
prezentat-o in articolul
Butoane "soft" - butoane fara retinere -, doar ca acolo era
folosit un buton fara retinere):

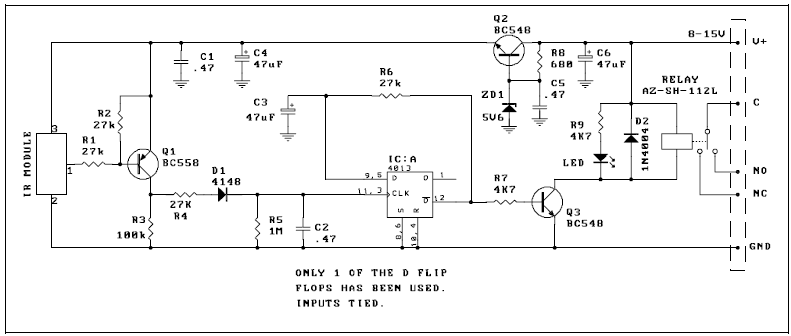

Exista o varianta de kit (Kitrus - kit 58),
care foloseste senzorul TSOP1738 si o jumatate
din CMOS-ul 4013:

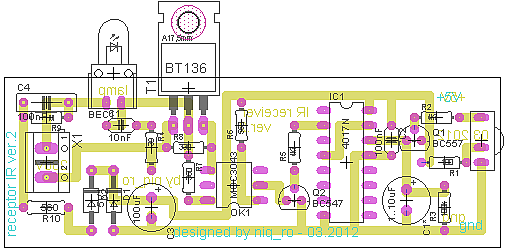

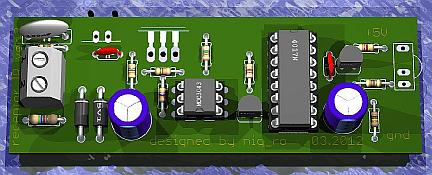

M-am gandit ca as putea face si o varianta pentru nu utiliza
un transformator de retea si anume alimentare cu condensator serie,
dioda zenner si comanda unui triac prin optocuplor (gen MOC3041,
3042, 3043).
