Lampa solara

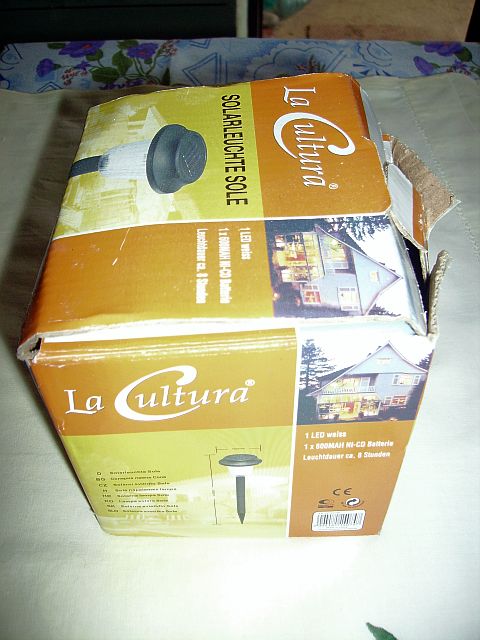

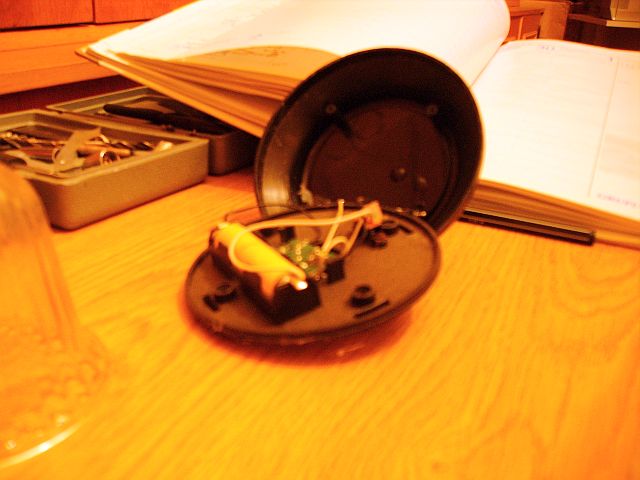

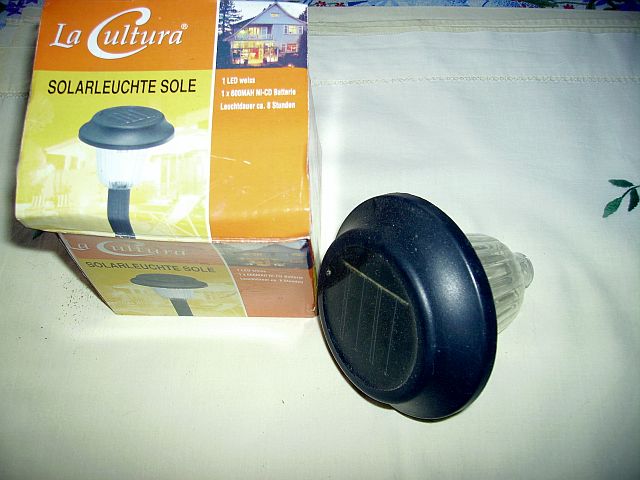

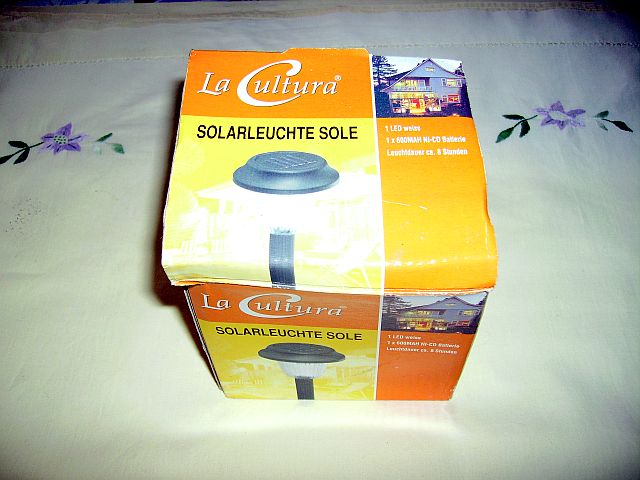

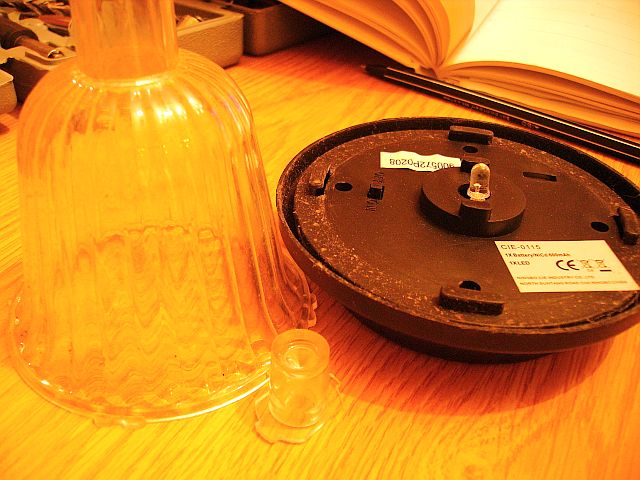

   Pe piata se gaseste o lampa solara, care incarca un acumulator in timpul zilei si aprinde un LED noaptea:

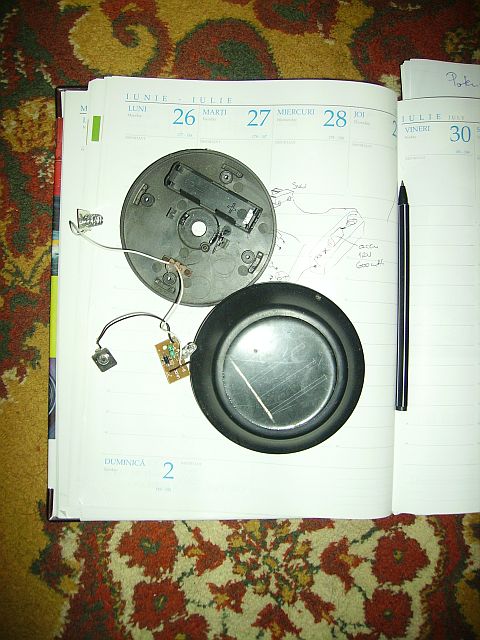

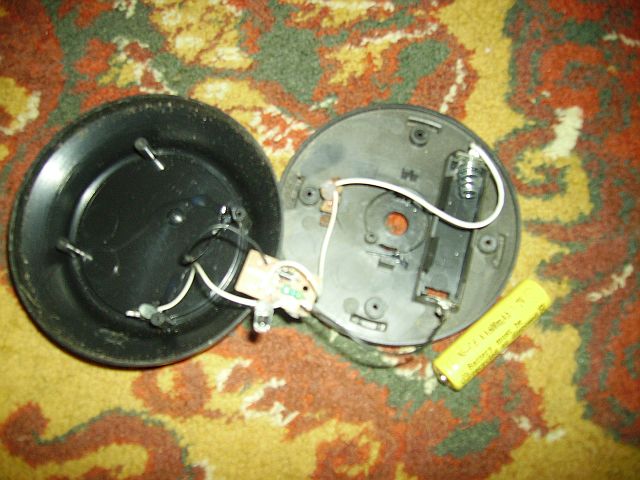

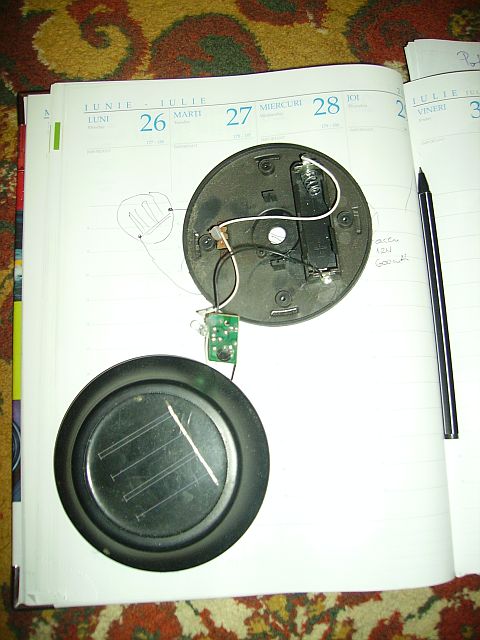

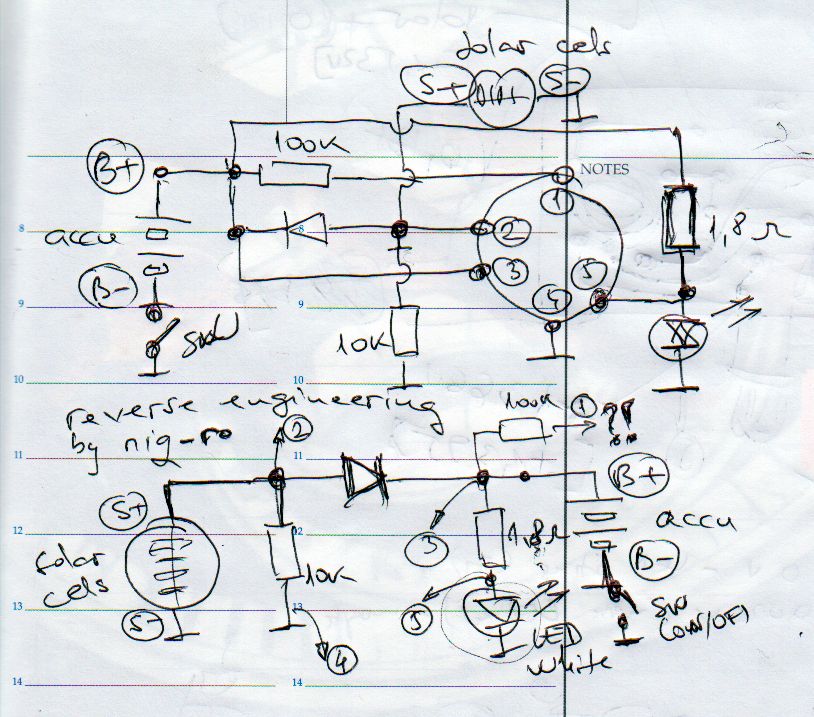

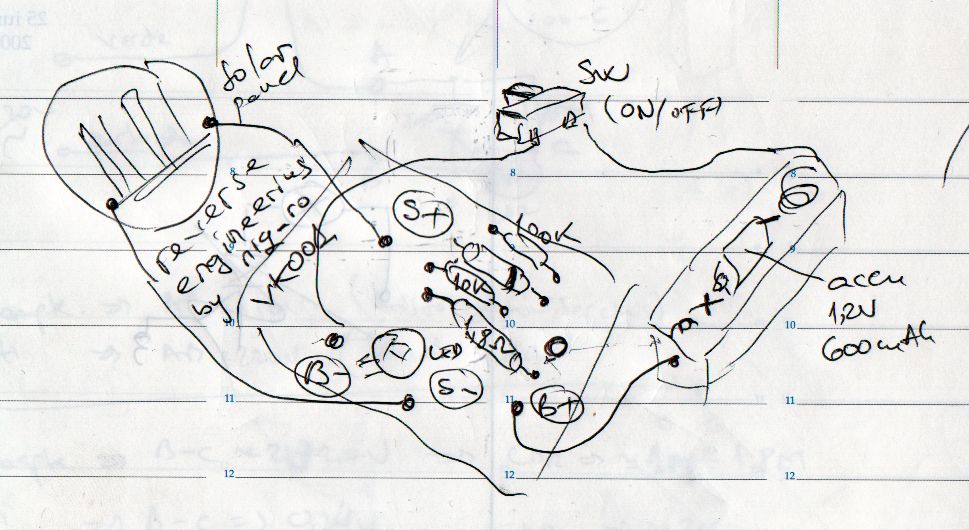

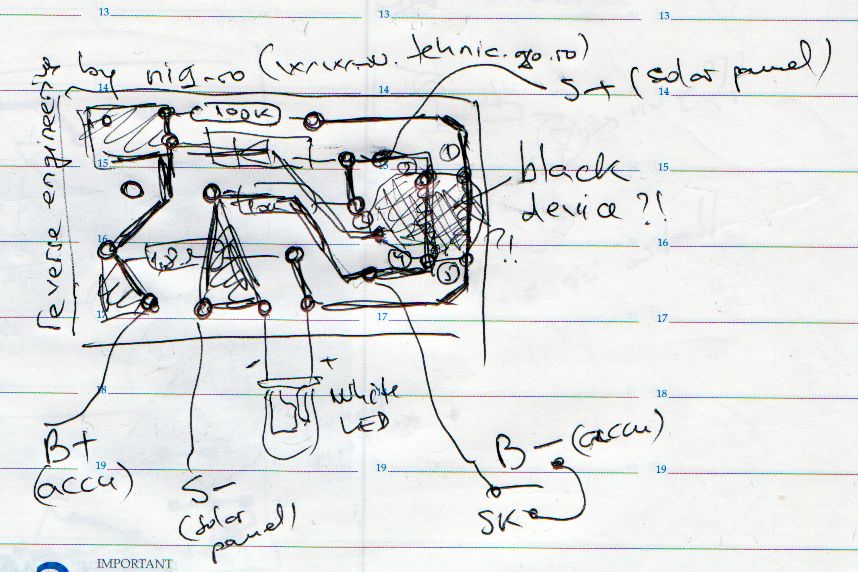

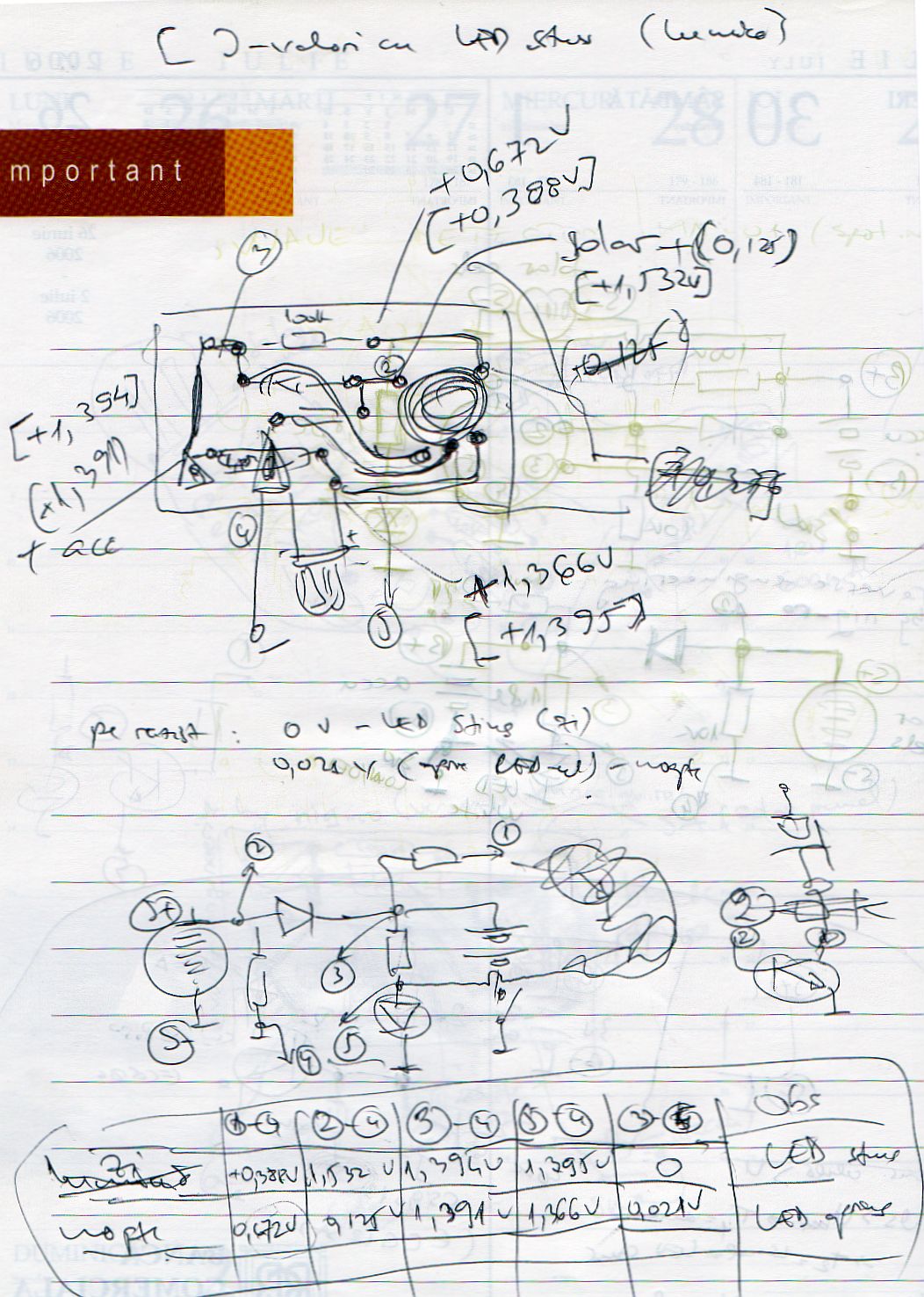

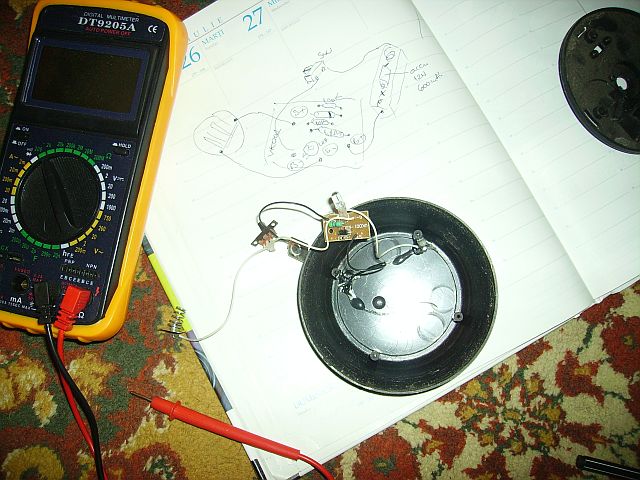

   Am incercat sa fac un releveu (reverse engineering) si niste masuratori:

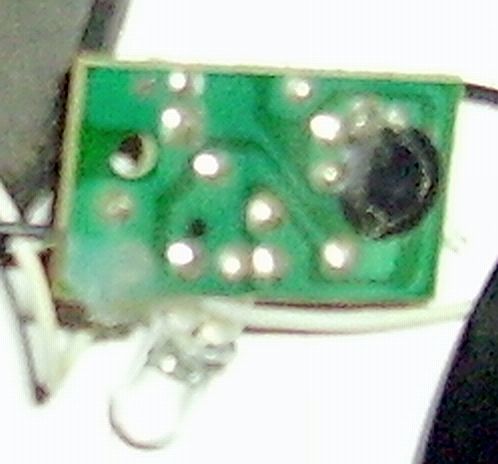

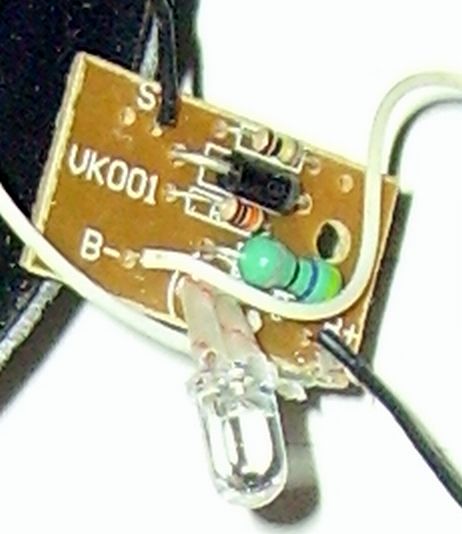

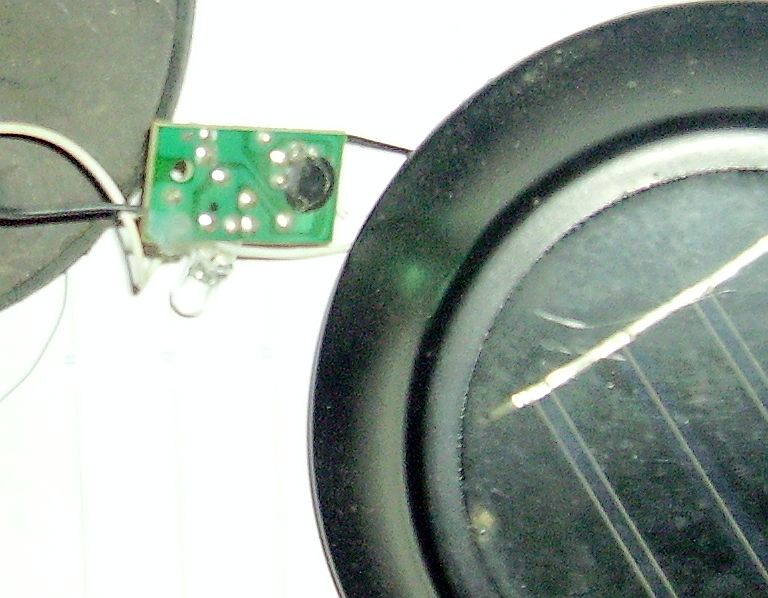

   Dupa cum se observa, montajul contine un "cip".. tensiunea acumulatorului este prea mica pentru a aprinde direct LED-ul, deci se poate banui un oscilator ale carui impulsuri sunt suprapuse peste tensiunea continua de la acumulator. In rest, o schema minimal de incarcare a unui acumulator cu un grup de celule fotovoltaice...

  Trebuie sa "pun" osciloscopul pe montaj, pentru a-mi da seama de modul de functionare al montajului.

  Tot rascolind net-ul am dat de un site canadian cu relevee unde-s prezentate mai multe scheme de lampi solare:




  Ulterior am gasit la http://www.talkingelectronics.com o schema mult mai simpla, denumita AUTOMATIC GARDEN LIGHT:


...iar la http://www.cappels.org/ o schema tot simpla, denumita Solar Powered Garden Light:


care porneste la schema:

pe care am regasit-o pe net, prin cautarea cuvintelor magice "Joule thief"...
Dupa "sapaturi" am depistat si ceva mai oficial, la EDN, unde in 27 septembrie 2007 apare articolul Simple single-cell white-LED driver uses improvised transformer scris de Jim Grant, Scientific Controls, Orlando, FL

   La Evil Mad Scientist Laboratories (re)gasim:
