articol recuperat si postat pe arduinotehniq.com in 01.2016


* initiere articol in 27.03.2007, Craiova
termometru

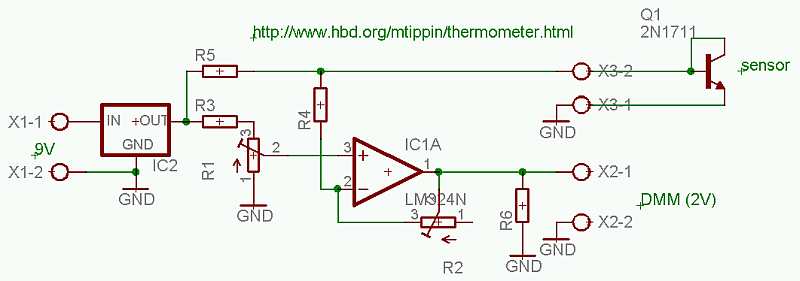

       Cautand o schema de termometru, cu traductor cat mai ieftin am ajuns la http://www.hbd.org/mtippin/thermometer.html.

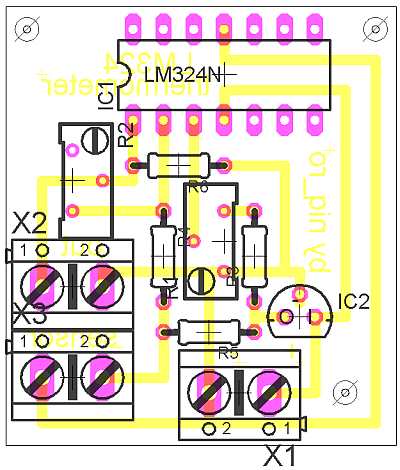

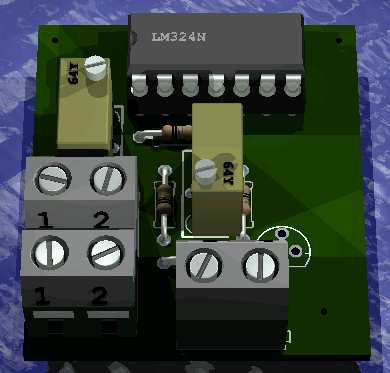

       Cablajul, respectiv montajul ar putea fi realizat astfel:

       Bineinteles ca putem folosi si senzori dedicati, cum sunt LM135 si LM35.

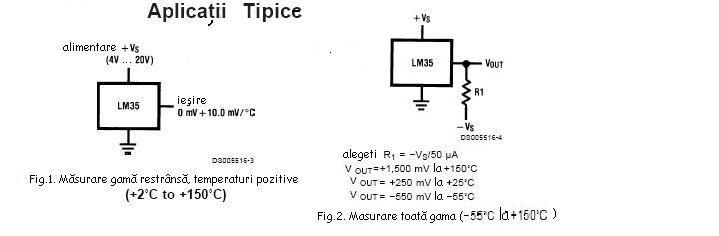

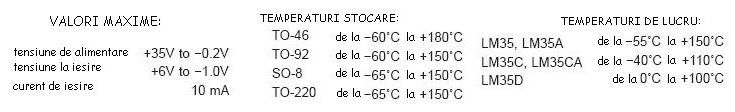

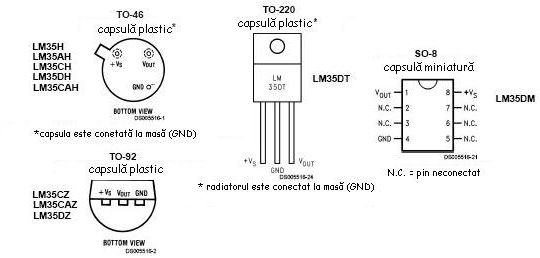

       Extragem din fisa de catalog (datsheet):

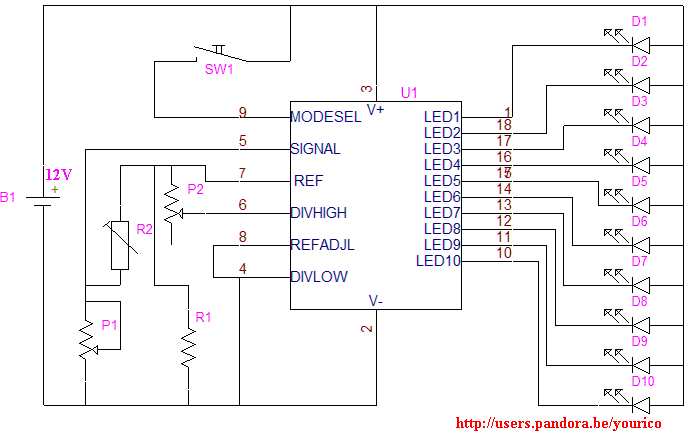

       O schema care foloseste un termisor si afisare pe LED-uri (pentru aplicatii nepretentioase, adica pentru informare) este cea de la http://users.pandora.be/yourico/LED%20THERMOMETER%20LM3913.htm


D1...D10: LED-uri
U1: LM3914
R1: 1K
R2: NTC 47K senzor temperatura (termistor)
P1, P2: 10K
SW1: comutator ON/OFF (mod de afisare DOT/punct sau BAR/linie)


* completare articol in 14.11.2012, Craiova

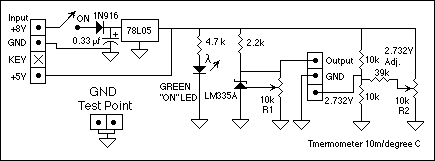

       Am gasit la Dick Cappels' Project Pages un articol numit Simple LM335 Thermometer, care prezinta o schem asimpla de adaptare a unui senzor LM335 pentru a indica direct in grade Celsius pe un volmetru (sau multimetru), cu o variatie liniara de 10mV/grad:
